22

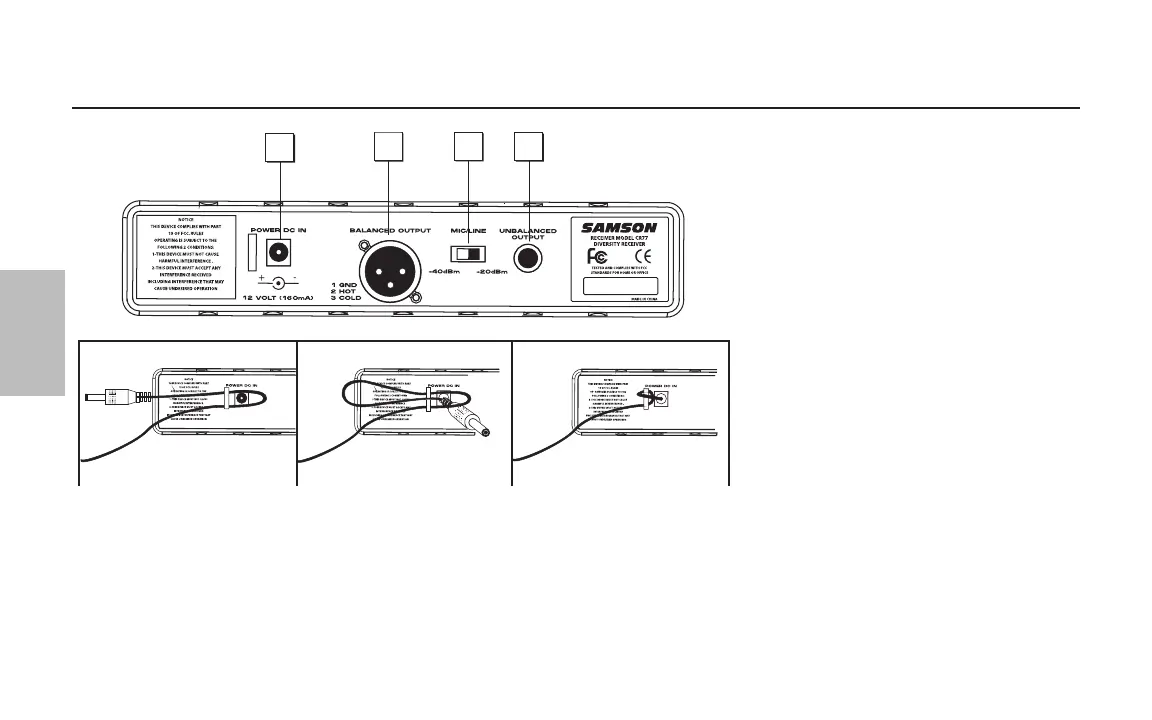

1: Connecteur d’alimentation -
Connectez à cet endroit l’adaptateur
12 volts-160 mA fourni, avec le
clip de maintien en vous référant à
l’illustration (ci-dessous).
ATTENTION : n’utilisez aucun
autre type d’adaptateur, au risque
d’endommager sérieusement votre
récepteur CR77 et de voir votre garantie
annulée.
2: Sortie asymétrique * - Servez-vous
de la sortie jack asymétrique 6,35 mm
à haute impédance (5 kOhms, pour
connecter le récepteur CR77 à un équi
-
pement audio semi-professionnel ou
grand public (-10 dB). Le câblage se fait
de la manière suivante : pointe = point
chaud; corps = masse, blindage.
3: Réglage de niveau de sortie audio - Réglez l’atténuation du niveau de sortie acoustique de la sortie symétrique (voir §4 ci-dessous) à
-20 dBm (niveau ligne). Pour obtenir de plus amples informations, consultez la page 30 de ce manuel.
4: Sortie symétrique * - Utilisez le connecteur XLR symétrique à basse impédance (600 Ohms pour connecter le récepteur CR77 à un
équipement audio professionnel (+ 4 dBu). Le câblage se fait de la manière suivante : broche 1 = masse, broche 2 = point chaud, broche
3 = point froid.
* Les sorties asymétrique et symétrique peuvent être utilisées simultanément.
Samson AirLine
Visite guidée – Récepteur CR77
FRANÇAIS
