Visite guidée – Récepteur UM1
Samson AirLine

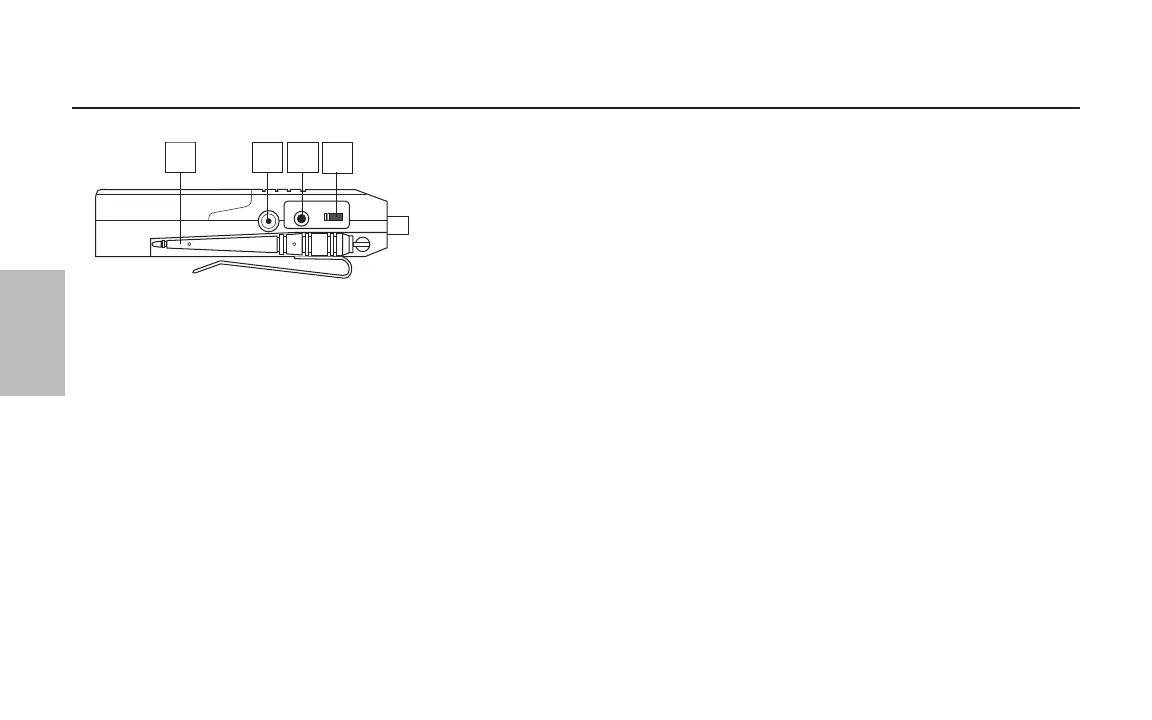

6 : Trappe de la pile - Insérez dans cette trappe une pile alcaline 9 Volts en
respectant bien la polarité (+ et -). Même s'il est possible d'utiliser des piles au
Nickel-Cadmium rechargeables, elles ne donnent de puissance suffisante que pen
-
dant quatre heures. AVERTISSEMENT : N'insérez pas la pile à l'envers sous peine
d'endommager gravement l'UM1 (cela annulerait la garantie).
7 : Tournevis en plastique - Ce tournevis permet d'ajuster le réglage de squelch de
(voir n°4 ci-dessus). Reportez-vous au page 30 pour de plus amples détails.
8 : Antennes (A / B) - Les antennes pivotent pour une placement optimal. En fonc
-
tionnement normal, les antennes doivent être placées à la verticale mais vous pouvez les replier pour transporter plus facilement l'UM1.
Reportez-vous au page 30 de ce manuel.
9 : Connecteur d'alimentation - Ce connecteur accepte une tension continue de 6 à 13 Volts (point chaud sur [pointe], masse sur [corps])
en provenance de la caméra vidéo, si disponible. Reliez à ce connecteur l'adaptateur Samson AC300R optionnel permettant de charger une
pile 9 Volts Nickel-Cadmium rechargeable.
10 : Sortie asymétrique* - Cette sortie asymétrique haute impédance (1 kOhm max.) au format jack 3,5 mm vous permet de relier l'UM1
à des appareils audio domestiques (-10). Câblage : point chaud sur pointe, masse sur corps. Si votre caméra vidéo dispose d'entrées stéréo,
vous avez besoin d'un câble en Y doté de fiches mini-jack stéréo 3,5 mm à une extrémité et de fiches RCA à l'autre extrémité.
11: Sélecteur du niveau de sortie audio - Permet de sélectionner le niveau de sortie de la sortie symétrique et de la sortie asymétrique
(voir n°10 ci-dessus et n°14 ci-dessous). Niveaux de sorties possibles : -30 dBm (niveau micro), -20 dBm et -10 dBm(niveau ligne). Reportez-
vous au page 30 de ce manuel, pour de plus amples détails.
* Vous pouvez , si nécessaire, utiliser simultanément la sortie symétrique et la sortie asymétrique.
