38

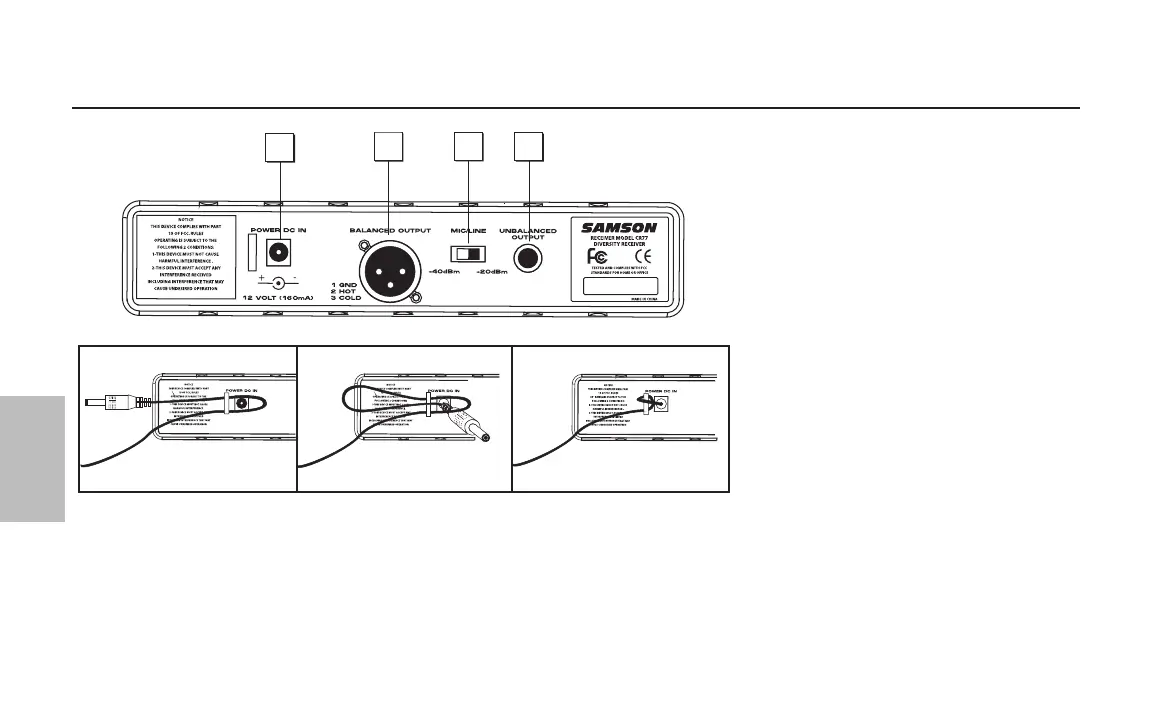

1: Anschluß für das Netzteil -
Schließen Sie hier das beiliegende
Netzteil wie unten dargestellt an.
ACHTUNG: Verwenden Sie niemals ein
anderes als das beiliegende Netzgerät,
da ansonsten der CR77 beschädigt
werden könnte und Ihre Garantie erlis
-
cht.
2: Audioausgang (unsymmetriert)*
- Verbinden Sie Audiogeräte, an die
Signale mit einem Pegel von –10 dB
(Consumer-Pegel) angeschlossen
werden müssen, über diesen Anschluß
mit dem CR77. Die Ausgangsimpedanz
beträgt 5 kOhms.
3: Einstellschalter für den
Ausgangspegel - Mit diesem Schalter
stellen Sie die Abschwächung des
Ausgangssignals für den symmetrierten
Ausgang (4) auf –20 dBm (Line-Pegel)
oder –40 dBm (Mikrofonpegel) ein. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 46
dieses Handbuches.
4: Audioausgang (symmetriert)* - Verbinden Sie Audiogeräte, an die Signale mit einem Pegel von +4 dB (Professional-Pegel) angeschlos
-
sen werden müssen, über diesen Anschluß mit dem CR77. Die Ausgangsimpedanz beträgt 600 Ohms. Die Belegung der Stifte ist wie folgt:
Pin 1 - Erde; Pin 2 - *-Pol; Pin 3 - –Pol.
* Falls notwendig, können Sie den unsymmetriert und den symmetrierten Ausgang gleichzeitig verwenden.
Samson AirLine
Übersicht - Empfänger CR77
DEUTSCHE
