FRANÇAIS
1: Connecteur d’entrée - C’est ici que vous connectez le signal d’entrée. Le CT7 est fourni avec un
micro cravate, un micro serre-tête ou un câble Jack 6,35 mm (connecté par connecteur mini-XLR).
L’émetteur CT7G est équipé d’un câble jack 6,35 mm rattaché en permanence.
2: Led Power/Battery - Cette LED clignote lors de la mise sous tension du CT7 et reste allumée en
rouge lorsque l’autonomie restante de la pile est inférieure à 2 heures, vous indiquant que vous
devez changer la pile. Pour éviter toute dégradation du signal audio (ou pour éviter que le CT7
cesse de fonctionner), changez la pile dès que cette Led s’allume en rouge.
3: Commutateur Audio On/Off - Le signal audio est transmis lorsque le commutateur est sur la
position "On". Sur la position "Off", le signal est interrompu. Grâce à l'interruption de la porteuse,
aucun bruit parasite de "pop" n’est audible. Notez que lorsque le commutateur est en position
"Off", l’alimentation de l’émetteur n’est pas coupée. C’est simplement un moyen de couper tempo-
rairement la transmission du signal audio. Si vous ne prévoyez pas d’utiliser l’émetteur, éteignez le
en utilisant le commutateur d’alimentation (Power on-off, voir §8 page suivante).
4: Pince de ceinture - Utilisez cette pince pour attacher l’émetteur CT7L ou CT7G à une ceinture.
La position de la pince peut être ajustée selon la position désirée, après avoir desserré la vis cen-
trale. On peut également séparer l’émetteur de la ceinture en retirant la vis centrale.
5: Ouverture du capot de protection du compartiment de la pile
- Appuyez sur les deux côtés du couvercle et tirez pour accéder à
la pile du CT7.
6: Antenne - Cette antenne est fixée au récepteur et doit être
entièrement déployée pour une utilisation normale. Pour de plus
amples informations sur le positionnement de l’antenne, voir la
section "Installation et Utilisation du Système 1" en page 19 de ce
manuel.
16

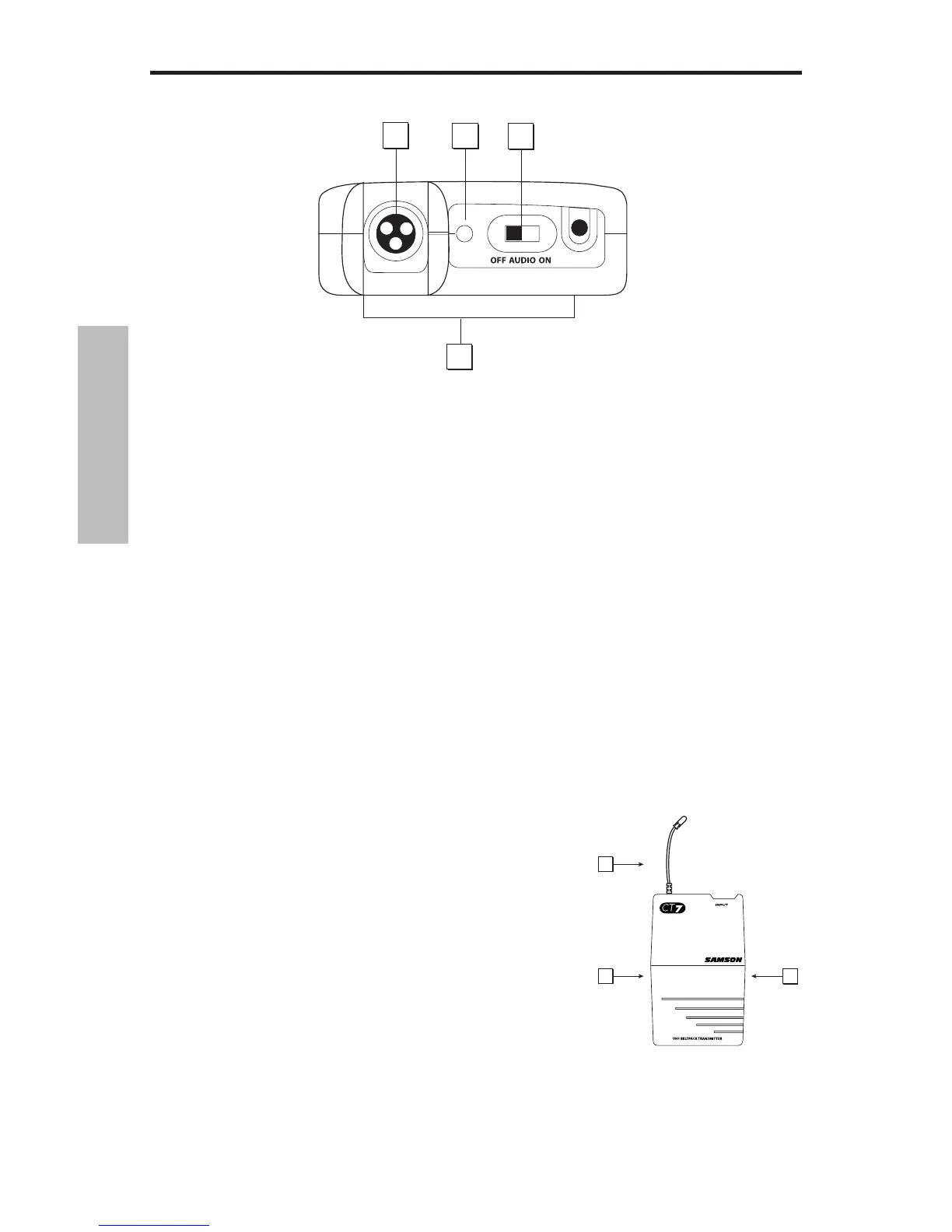

Visite guidée - CT7
1
4
2
3
5
5
6
