DEUTSCHE
10. Ausgang (unsymmetriert)* - Benutzen Sie
diesen 3,5 mm Mini-Anschluß (1 KOhm max.),
wenn Sie den UM1 mit Audiogeräten, die einen
Pegel von -10 dBu (Consumer-Pegel) benötigen,
verbinden möchten.
11. Audio-Ausgangspegelregler - Dieser
Regler stellt den Audio-Ausgangspegel des sym-
metrierten und unsymmetrierten Ausgangs (s.
Nr 10 und Nr 14) auf -30 dBm (Mikrofonpegel), -20 dBm oder -10 dBm (Line-Pegel) ein. Weitere
Informationen erhalten Sie unter „Aufbau und Betrieb des UM1“ auf Seite 29 dieses Handbuchs.
12. Lautstärkeregler - Diese Taste regelt den Pegel des Audiosignals, das dem Kopfhörer-
Ausgang zugesendet wird (s. unter Nr 13).
13. Kopfhörer-Ausgang - Verbinden Sie
einen Stereo-Kopfhörer mit diesem 3,5 mm
Mini-Anschluß, um das vom UM1 ausge-
hende Signal zu empfangen. Wir empfehlen
die Benutzung von 30 Ohm-Kopfhörer. Der
Pegel des Kopfhörersignals kann mit Hilfe des
Pegelreglers (s. unter Nr 12) eingestellt werden.
Der maximaler Ausgangwert ist 240 mW @ 30 Ohm.
14. Ausgang (symmetriert)* - Benutzen Sie diesen elektronisch unsymmetrierten Mini-XLR-
Anschluß, wenn Sie den UM1 mit einer fachlichen (+4dBu) Audio-Ausstattung verbinden. Die
Impedanz beträgt 600 Ohm. Die Belegung der Stifte ist wie folgt: Pin 1 Erde, Pin 2 Plus-Pol und Pin
3 Minus-Pol.
15. Aussteuerungsanzeigetaste - Diese Taste besitzt drei Einstellungsmöglichkeiten, die die
Funktion der auf der Vorderseite befindlichen Aussteuerungsanzeige bestimmt (s. unter Nr
2 der vorherigen Seite). Durch die linke „RF“-Einstellung zeigt die Aussteuerungsanzeige die
Stärke des empfangenen RF-Signals an. Durch die mittlere „BATTERY“-Einstellung zeigt sie die
Batterieleistung an, indem sie angibt, ob die Batteriestärke niedrig „low“ (rot), mittelmäßig „mid“
(gelb) oder hoch „high“ (grün) ist. (Bemerkung: Wenn die rote („low“) Anzeige leuchtet, schwächt
die Leistung ab, und die Batterie muß ausgewechselt werden.) Die rechte „OFF“-Einstellung
schaltet die gesamte Aussteuerungsanzeige aus und verlängert somit die Batterieleistung.
* Falls notwendig, können Sie den unsymmetrierten und symmetrierten Ausgang gleichzeitig benut-
zen.
Frequenzzuordnung der Empfangskanäle
25

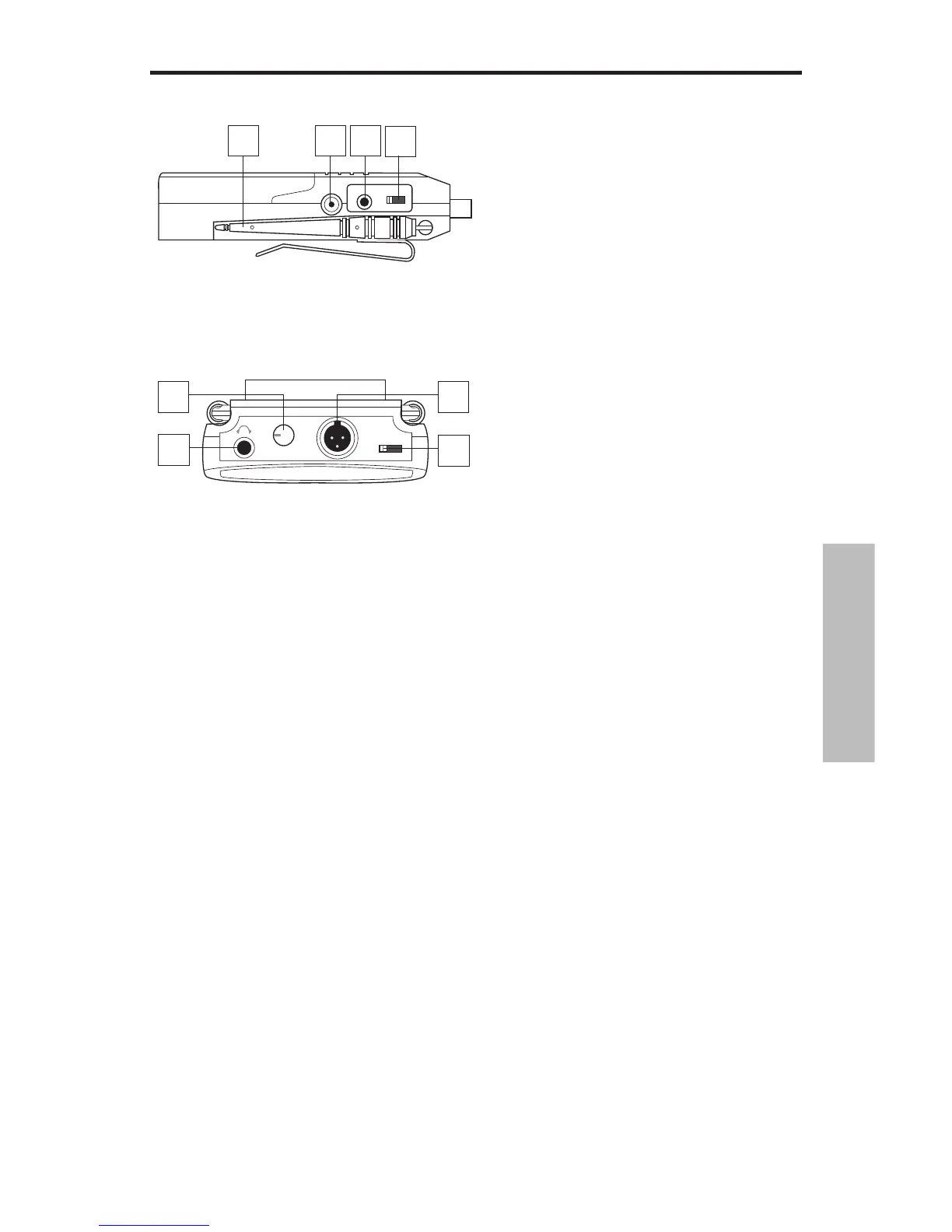

Bedienelemente - UM1
30 20 10
LEVELOUT UNBAL
DC INPUT
109 118

PHONES
LEVEL
O
U
T
P
U
T
B
A
L
A
N
C
E
D
METER
RF OFF
12


13

14

15
BATT.
#HANNEL
5
5
5
5
5
5
&REQUENCIES
-(Z
-(Z
-(Z
-(Z
-(Z
-(Z
#HANNEL
%
%
%
%
&REQUENCIES
-(Z
-(Z
-(Z
-(Z
