dB300a RÜCKSEITE
1 MIC LEVEL – zum Einstellen der Lautstärke des Mikrofon-
Eingangs.
2 AMP / CLIP LED – 2-farbige LED leuchtet grün bei aktivem
Amp, blinkt rot bei übersteuertem Amp, leuchtet rot, wenn
sich der Amp im Protect-Modus befindet.
3 LINE LEVEL – zum Steuern des Line-Eingangspegels.
4
LOW FREQUENCY – regelt das Bass-Band des Channel
Equalizers, +/- 12 dB bei 100 Hz.
5
HIGH FREQUENCY – regelt das Höhen-Band des Channel
Equalizers, +/- 12 dB bei 10 kHz.
6 OUTPUT-SCHALTER – Dieser Schalter wählt das Signal,
das zum Line Output geleitet wird. In der gelösten Position
des Schalters ist das Line Output-Signal identisch mit dem
Input-Signal. In der gedrückten Position des Schalters
enthält der Line Output eine MISCHUNG aus Mic- und Line-
Eingängen plus High und Low Equalizer und Low Filter.
7 FILTER-SCHALTER
– Bei gedrückter Taste ist bei 80 Hz ein
Low-Cut-Filter aktiviert mit einer Bedämpfungs-Flanke von
12 dB pro Oktave.
8 LINE INPUT – Kombinierter XLR- und 1/4“ Eingang zum
Anschluss von symmetrischen und asymmetrischen Line
Level-Signalen.
9 KÜHLKÖRPER – Konvektionskühlung der Endstufe via
massivem, stranggepresstem Aluminium.
10 POWER – schaltet das dB300a ein.
11
AC POWER-ANSCHLUSS – schließen Sie hier das mitgelief-
erte standard IEC AC-Netzkabel an.
12 LINE OUTPUT – XLR-Stecker zum Koppeln mehrerer
dB300a.
13 MIC INPUT – XLR-Eingang zum Anschluss niederohmi-
ger Mikrofone an den rauscharmen Preamp und die
Phantomspannung.
14 PEAK LED - rote LED leuchtet, wenn der Mic-Eingang ein
übersteuertes Signal empfängt.

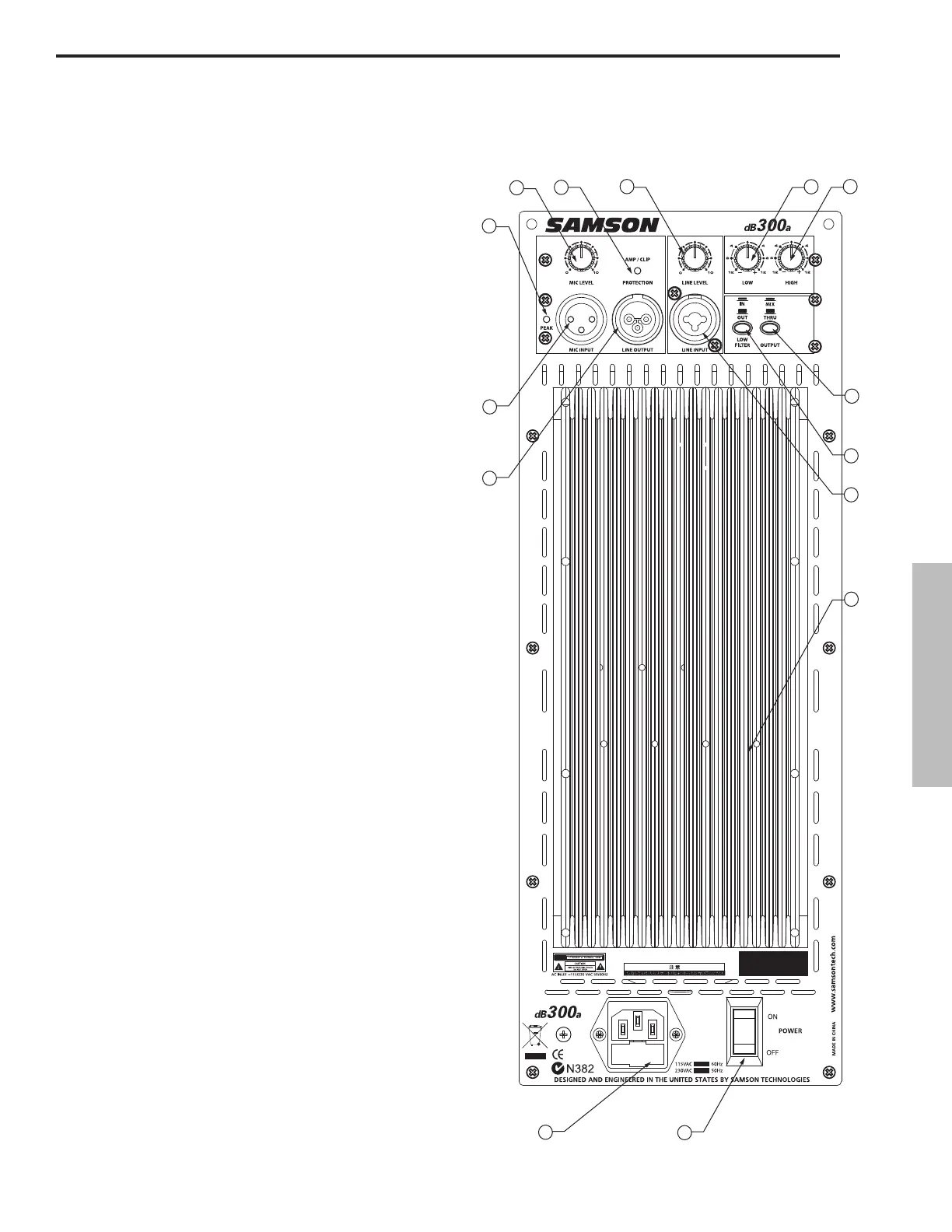

dB300a Layout
dB300a Layout Rückseite
