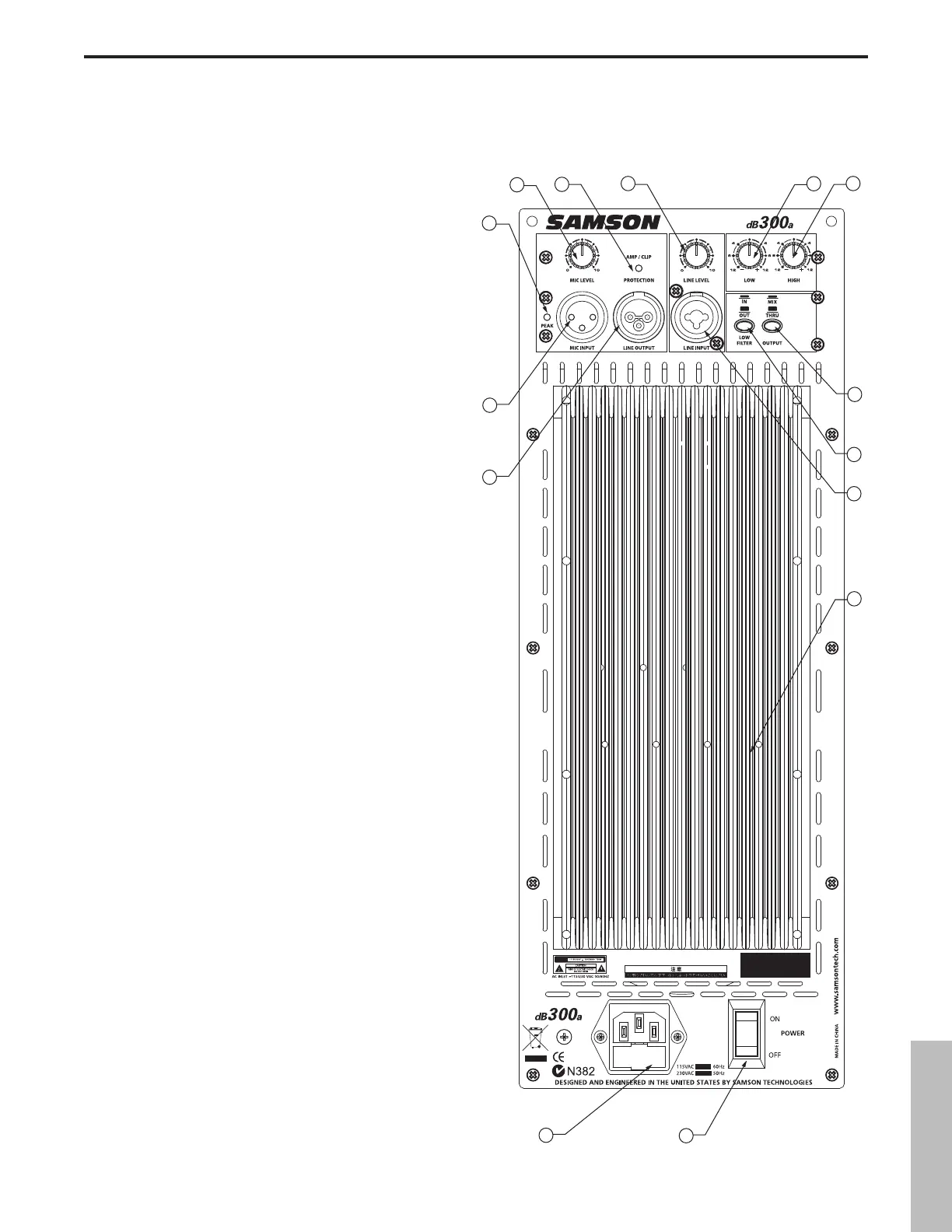

dB300a - Pannello Posteriore
1 LIVELLO DEL MICROFONO – permette di regolare il
volume dell'ingresso microfonico.
2 LED AMP / CLIP
– LED a due colori che si accende in
Verde quando è attivo l'ampli, lampeggia in Rosso se
l'ampli è in distorsione o rimane fisso in Rosso quando
l'ampli è nel modo di protezione.
3 LIVELLO DI LINEA – permette di regolare il volume del-
l'ingresso di linea.
4 FREQUENZE BASSE
– controlla la banda dei bassi del-
l'Equalizzatore di Canale, +/- 12 dB a 100Hz.
5 FREQUENZE ACUTE
– controlla la banda degli acuti del-
l'Equalizzatore di Canale, +/- 12 dB a 10kHz.
6 INTERRUTTORE DI USCITA – permette di scegliere il
segnale inviato all'Uscita di Linea. Quando è in posizione
in su, il segnale all'Uscita di Linea è esattamente il segna-
le all'Ingresso di Linea. Quando lo si preme, l'Uscita di
Linea presenta il MIX tra gli Ingressi MIC e di Linea, oltre
all'Equalizzazione dei Bassi e degli Acuti e al filtro passa-
alto.
7 INTERRUTTORE DEL FILTRO
– permette di attivare il
filtro passa-alto tarato a 80Hz con una curva di attenua-
zione con pendenza di 12 dB per ottava.
8 CONNETTORE DELL'INGRESSO DI LINEA – connettore di
Ingresso “combo” XLR e 1/4” per il collegamento di segnali
bilanciati e sbilanciati a livello di linea.
9 ALETTE DI RAFFREDDAMENTO – raffreddamento a con-
venzione del finale di potenza interno realizzato tramite
massicce estrusioni in alluminio.
10 ACCENSIONE
– interruttore principale dei dB300a.
11 PRESA IN CA – è qui che va collegato il cavo di alimenta-
zione standard IEC in CA in dotazione.
12 USCITA DI LINEA – connettore XLR maschio che permet-
te di collegare in cascata più dB300a.
13 CONNETTORE DI INGRESSO MIC – ingresso XLR per il
collegamento di microfoni a bassa impedenza al pream-
pli a Basso Rumore e all'Alimentazione Fantasma.
14 LED DI PICCO – LED Rosso che si illumina quando all'In-
gresso Mic viene ricevuto un segnale in distorsione.
