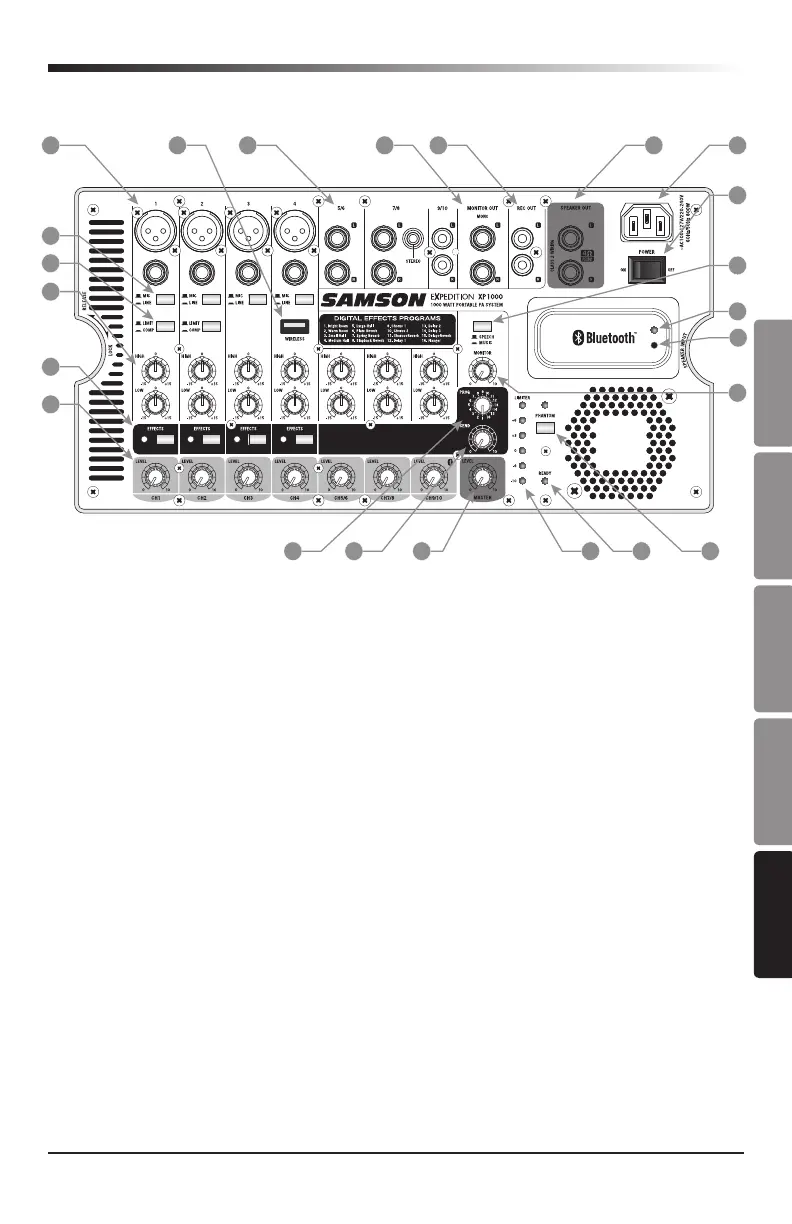

Layout del mixer dell'impianto XP1000
1
3
4
5
6
7
82 9 11 12
13
14
15
16
22
20 21
23
10
19
17
18
1. Jack degli ingressi dei canali (canali 1 - 4)
MIC – connettore XLR – Usare questi jack XLR per collegare microfoni a bassa impe-
denza ai preamplificatori per microfoni incorporati del sistema XP1000.
LINEA - connettore telefonico da ¼” – Usare questi jack da ¼” (6,3 mm) per colle-
gare strumenti o sorgenti audio con segnali a livello di linea al sistema XP1000. È
possibile collegare a questo punto le uscite dai pick-up attivi di chitarre acustiche,
da tastiere, da drum machine, da CD/lettori MP3/mangianastri e da altre unità con
uscite a livello di linea.
2. Ingresso wireless USB* – Collegare a questo ingresso il ricevitore USB wireless digi-
tale opzionale Stage XPD1 di Samson. Il ricevitore wireless è alimentato dal sistema
XP1000, pertanto non sono necessari ulteriori alimentatori. L'ingresso WIRELESS è
indirizzato al dispositivo di regolazione del LIVELLO del canale 4.
3. Commutatore MIC/LINEA (canali 1 - 4) - La posizione MIC modifica il guadagno dei
jack di entrambi gli ingressi al livello MIC. La posizione LINEA riduce il guadagno
di entrambi i jack di 26 dB a livello di linea.
4. Commutatore LIMIT/COMP - Impostare il commutatore LIMIT/COMP sulla posizione
COMP. per applicare della compressione o metterlo sulla posizione LIMIT. per appli-
care della limitazione. I compressori sono utilizzati per controllare la gamma
dinamica di un segnale, ciò offre svariati vantaggi, compresi il livellamento
di un segnale e l'incremento della potenza di un altoparlante per esempio
Un limitatore è una tipologia specifica di compressore configurata per evitare picchi
e per una protezione generale dai sovraccarichi.
* Il connettore USB deve essere usato solo con il ricevitore Stage XPD1. Il connettore non
ha la funzione di caricare smartphone, tablet o dispositivi analoghi.
