Samsung AF24FSSDAWKX - Assy Pcb Power

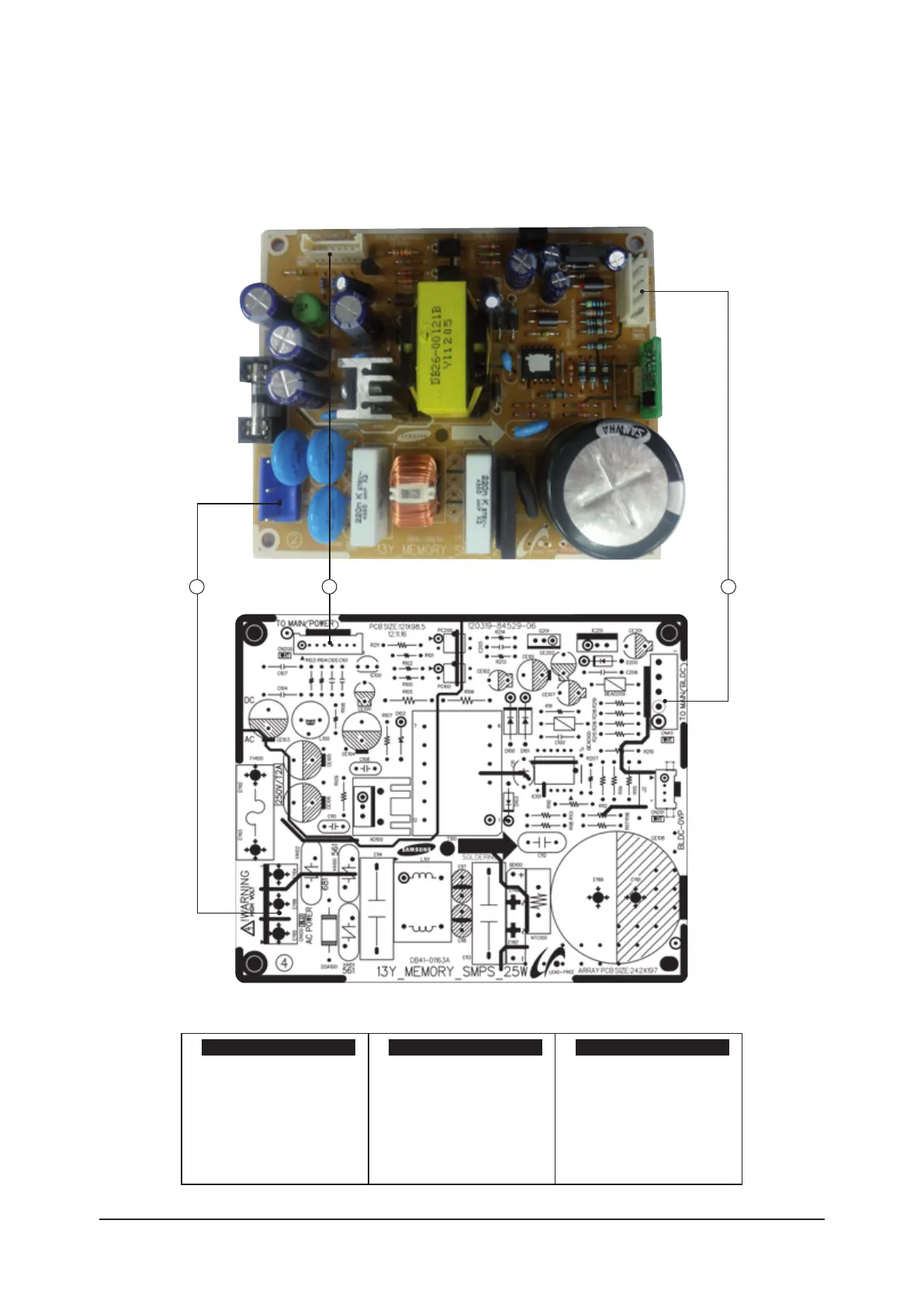

PCB Diagram
Samsung Electronics 5-5
514 ASS'Y PCB POWER
①
#1 : AC Power
#2 : NC
#3 : AC Power
#4 : NC
#5 : GND
②
#1 : DC 12V
#2 : GND
#3 : DC 5V
#4 : NC
#5 : GND
#6 : BLDC PS
#7 : GND
#8 : NC
③
#1 : DC 310V
#2 : NC
#3 : GND
#4 : DC 15V
#5 : BLDC_OVP
CN100 – AC Power CN200 – MAIN PBA Connection CN40 – BLDC Power
1
2 3
