03 Bağlantılar
Hoparlörleri Tallboy Standına Kurma
* Yalnızca HT-E4530 - Ön Hoparlörler
* Yalnızca HT-E4550 – Ön/Surround Hoparlörler

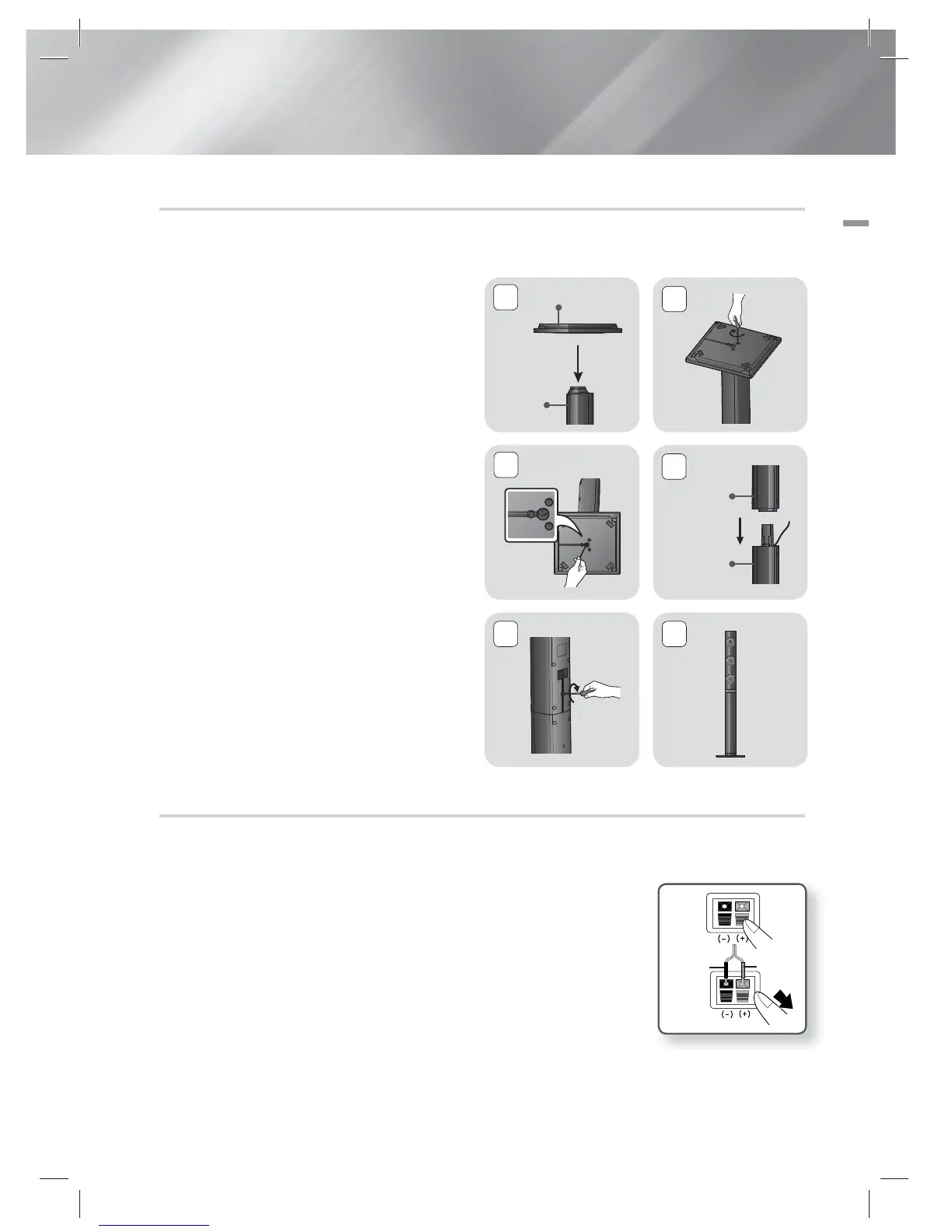

1. Stand Kaidesini ters çevirip Standa takın.
2. Vidaları işaretli 3 deliğe vidalamak için
tornavidayı kullanın.
3. Sağlanan hoparlör kablosunu gerin ve Stand
Kaidesinin ortasındaki delikten geçirin.
4. Üst Hoparlörü monte edilen Standa bağlayın.
5. Bir tornavida kullanarak hoparlörün
arkasındaki deliğe bir vidayı saat yönünde
çevirerek takın.
Ardından bir hoparlör kablosu bağlayın.
6. Bu, hoparlör kurulduktan sonraki görünümdür.
Diğer hoparlörü kurmak için bu adımları
uygulayın.
Hoparlörleri Bağlama
* Yalnızca HT-E4530 - Ön Hoparlörler
* Yalnızca HT-E4550 – Ön/Surround Hoparlörler
1. Her kablo demetindeki renk kodlu fişi her hoparlörün altında bulunan
renkli etiketle eşleştirerek, her hoparlör kablosu demetini doğru hoparlörle
eşleştirin.
2. Hoparlör kablosunu her hoparlöre bağlamak için:
a. Hoparlörün arkasındaki kırmızı tırnağı aşağı bastırın, kırmızı kabloyu takın
ve sonra tırnağı bırakın.
b. Hoparlörün arkasındaki siyah tırnağı aşağı bastırın, siyah kabloyu takın
ve sonra tırnağı bırakın.
3. Hoparlör kablo fişlerini, hoparlör fişlerinin renkleri ile hoparlör jaklarının
renklerini eşleştirerek ürünün arkasına bağlayın.
Siyah
Kırmızı
5 6
1
Zemin Standı
Stand
3
4
Hoparlör
Stand
2
