Français - 4

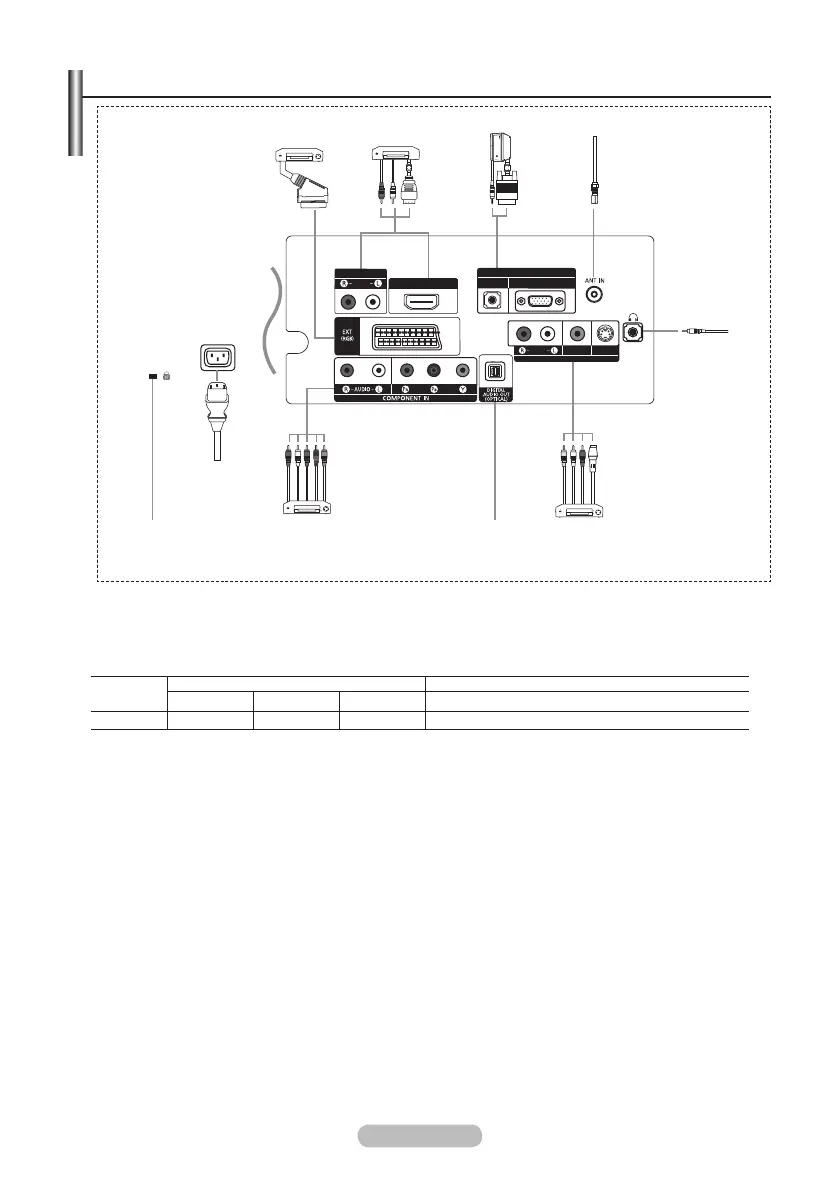

Présentation du panneau de branchement
Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint.
Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble.
1 Branchement d’un boîtier décodeur, d’un magnétoscope ou d’un lecteur DVD
Connecteur
Entrée Sortie
Vidéo Audio(L/R) RGB Vidéo+Audio(L/R)
EXT O O O Seule la sortie TV est disponible.
Entrées ou sorties pour périphériques tels que des magnétoscopes, des lecteurs DVD, des consoles de jeux vidéo ou
des lecteurs de vidéodisques.
2 ConnexiondeschesHDMI
Prendenchargelesconnexionsentredespériphériquesaudio/vidéocompatiblesHDMI(boîtiersdécodeurs,
lecteursDVD).
Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI.
Qu’est-ce que HDMI ?
“HighDenitionMultimediainterface”permetlatransmissiondedonnéesvidéonumériqueshautedénition
etplusieurscanauxdesonnumérique(5.1canaux).
Le terminal HDMI/DVI IN prend en charge la connexion DVI vers un périphérique raccordé avec le câble
adéquat(nonfourni).LadifférenceentreHDMIetDVIestquelepériphériqueHDMIestpluspetit,est
équipédelafonctiondecodageHDCP(HighBandwidthDigitalCopyProtection),etgèrelesonnumérique
multicanal.
Utilisez le câble DVI-HDMI ou l’adaptateur DVI-HDMI pour cette connexion et la borne “R - AUDIO - L” sur DVI pour la
sortie audio.
Lorsque vous connectez ce produit à un décodeur, un lecteur DVD, une console de jeu, etc. via HDMI ou
DVI,veillezàledénirdansunmodecompatibleavecunesortievidéo,commeillustrédansletableau
ci-dessous. Dans le cas contraire, vous risquez une distorsion, rupture ou absence d’image.
➣
➣
-
-
-
➣
-
-
➣
-
La couleur et la forme du produit peuvent varier en fonction du modèle.
➣
AV IN
PC IN
PC
DVI IN
HDMI/DVI IN
AUDIO
AUDIO
VIDEO
AUDIO
S-VIDEO
1
2
3
5
6789
4
Entrée de l’alimentation
