CWFL-4000 Series
12
<5> Conductivity meter
Optional
(1) This machine is equipped with conductivity meter to monitor deionized water,
detection range from 0.1-20μS.
(2) Alarm signal output for deionized water of over standard conductivity values
(optional).
(3) Alarm indicating for deionized water of over standard conductivity values
(optional).
<6> Alarm and communication output
For ensuring the equipment will not be damaged when abnormal condition occurs
in the chiller, it has alarm protection function.

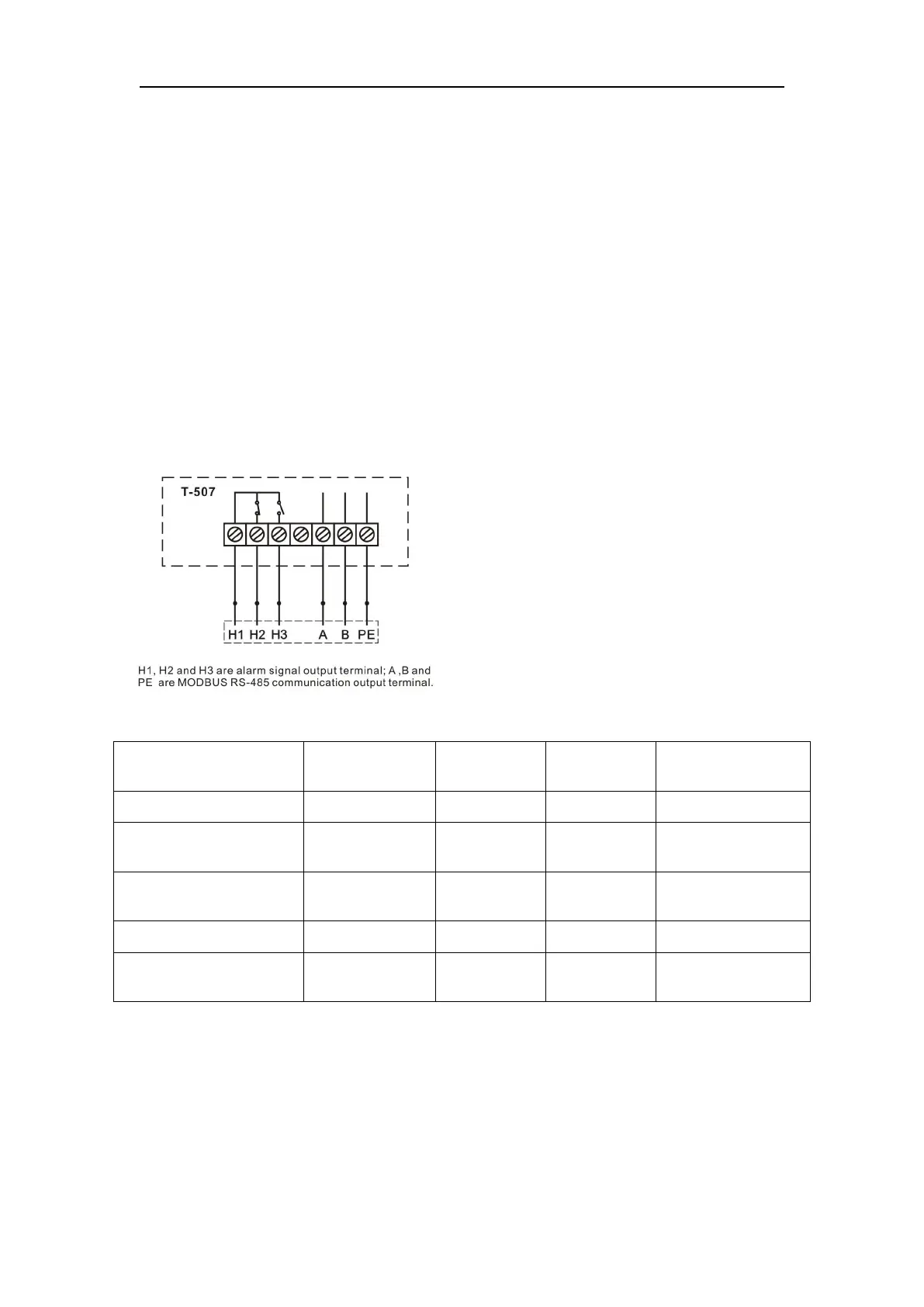

1. Alarm and MODBUS RS-485 communication output wiring diagram.
2. Working condition table of alarm signal
Unit condition
Built-in buzzer of
temp. controller
OUT
H1H2
OUT
H1H3
ILUS
Working normally
No Sound
Disconnection
Breakover
E00E01E08E09
E10E12E13E15
Sounds
Breakover
Disconnection
E02E03E11E14E16
E17E18E20E21
Sounds
Disconnection
Breakover
E04E05E06E07
Sounds
Breakover
Disconnection
Optional
E19
Sounds
Breakover
Disconnection
Activate after output
terminal delaying
Note: The flow alarm is connected to the normally open relay and normally closed relay
contacts, requiring operating current less than 5A, working voltage less than 300V.
