Santos 01 - Wiring Diagram 220-240 V 50 Hz Model #4

SANTOS : User and maintenance manual
98101 US 3.2 - 10 2010 11 / 19 www.santos.fr

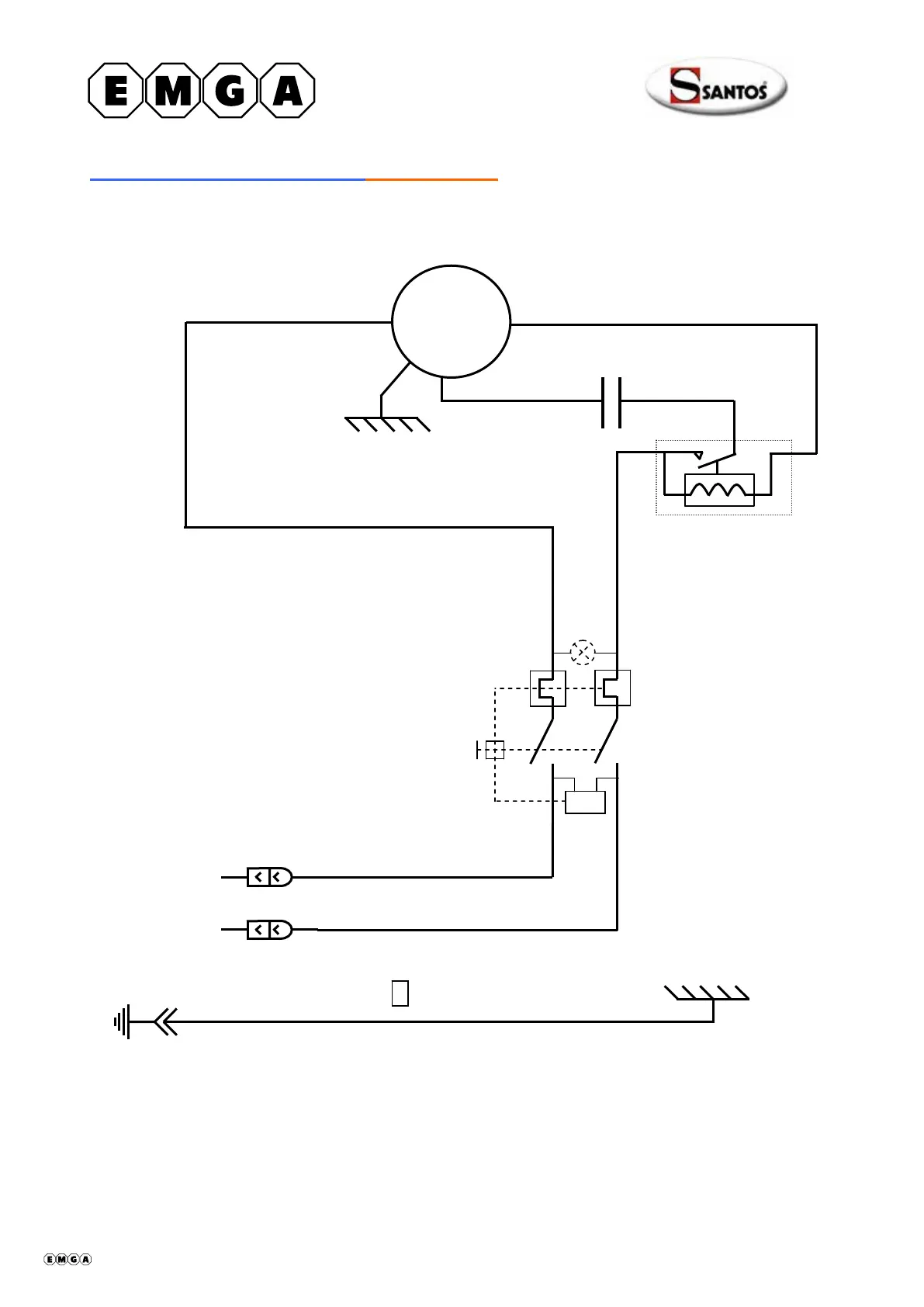

Wiring diagram 220-240V 50Hz Model #1, 1PS
Noir
4
3
2
Marron
M
Condensateur
Blanc
Blanc
Relais de
démarrage
Blanc
~
Marche/Arrêt
Blanc
Blanc
0
4
3
P1
U<
P2
408001-12 en ma 2010.10 11/19
