Respecter la zone de dégagements nécessaire à la mise en place correcte ainsi qu’au
bon fonctionnement de l’appareil, (arrière, dessus, dessous).

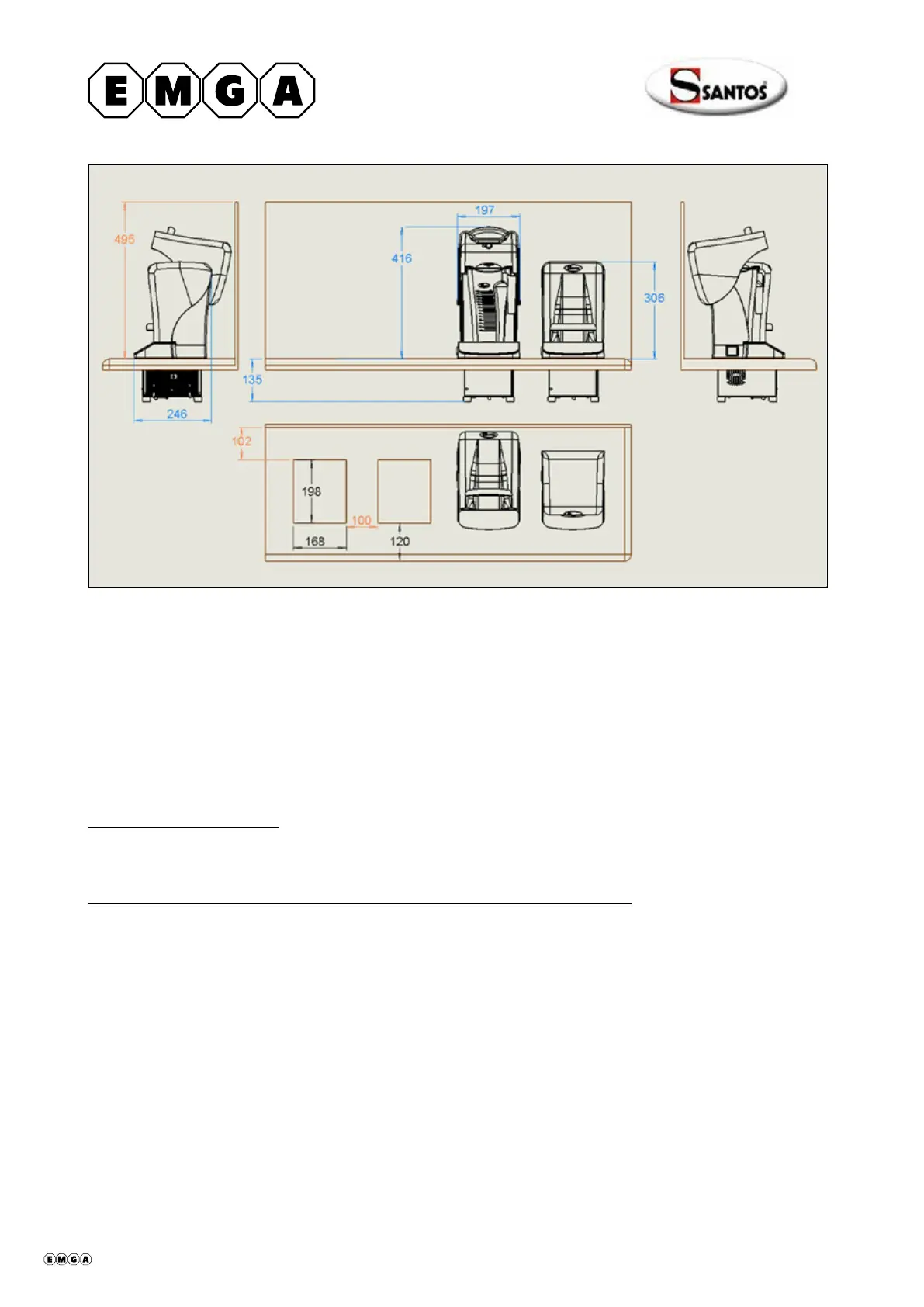

La découpe du plan de travail correspond à un rectangle de 168mm x 198mm.
S’assurer d’avoir un dégagement minimum de 135mm sous le plan de travail
En hauteur, la zone libre doit être de 495mm
Le dégagement minimum arrière doit être de 102mm (distance entre la découpe et
le mur)
Le dégagement minimum latéral doit être de 30mm
Encastrement multiple.
Il est conseillé de laisser une distance de 100mm entre 2 découpes.
Transformation de l’appareil pour l’adapter à la version encastrée.
Débrancher l’appareil du secteur
Retirer le bol (1) et le couvercle de cloche (8)
Basculer l’appareil sur l’arrière
A l’aide d’un tournevis à embout Torx, retirer les 3 vis situées entre la boite en tôle
et l’entourage moteur (6).
Oter l’entourage moteur (6)
