Santos 62 - Remplacement du Couteau

98162 FR 1.3 - 12 2010 13 / 23 www.santos.fr

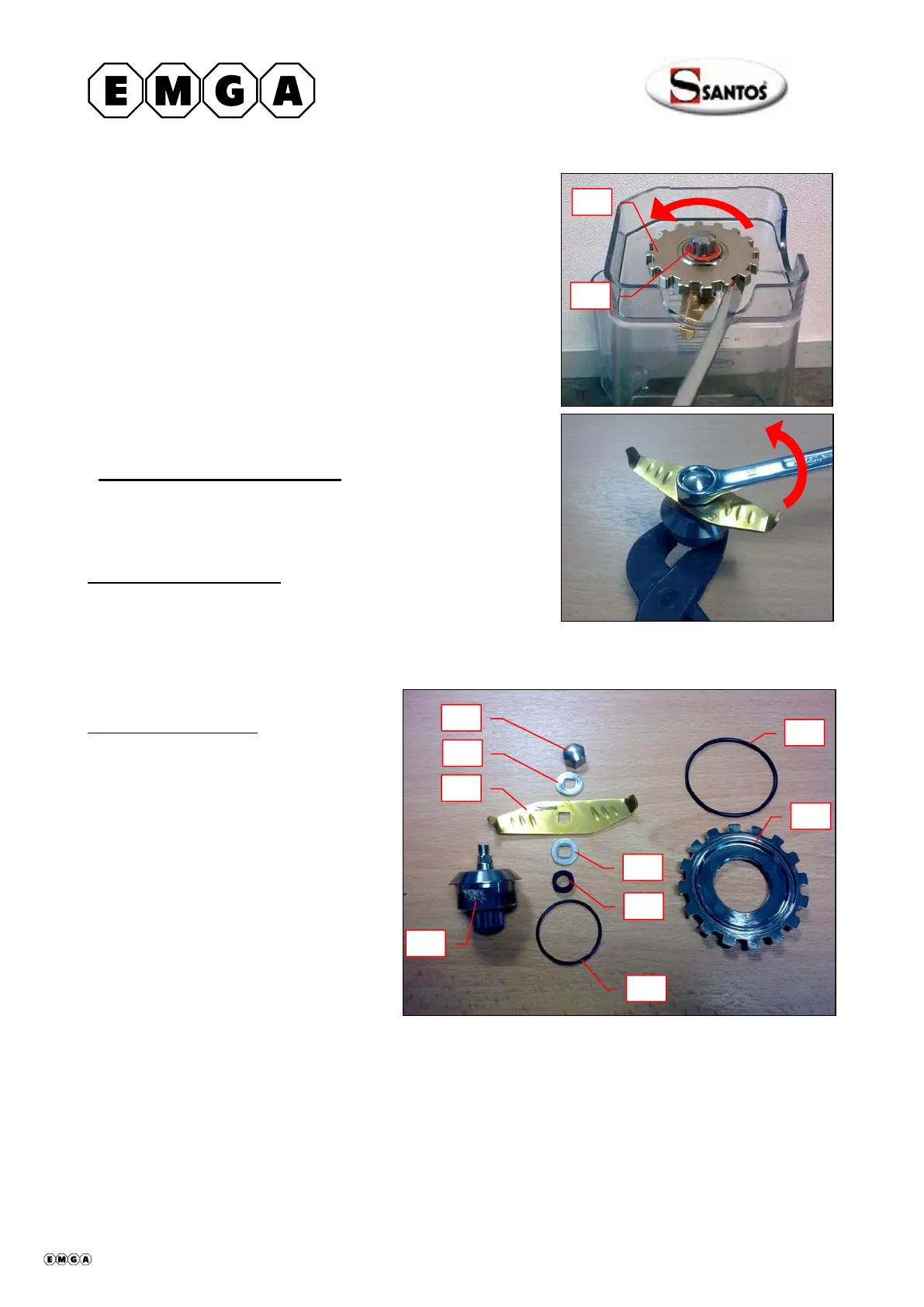

Entrainement coté couteau (mâle):
L’entrainement couteau est intégré au palier (12) à
roulements du bol. Il faut remplacer l’ensemble
(entrainement – palier – roulements)
17
24
 Retourner le bol.
 A l’aide d’un gros tournevis plat, desserrer la
bague de fixation palier (17) (sens inverse des
aiguilles d’une montre)
 Sortir du bol, le palier équipé du couteau de
blender
(voir la section suivante pour le démontage du couteau)
Remplacement du couteau:
Procéder au démontage du palier complet (voir la section
précédente)
Démontage du couteau
Maintenir l’accouplement couteau (24) à l’aide d’une
pince multiprise, et dévisser l’écrou de fixation (13) en utilisant une clé hexagonale de
12. (sens inverse des aiguilles d’une montre)
17
18
14
15
16
12
11
14
13
Montage du couteau
Veiller à bien respecter l’ordre de
montage des différents composants :
1. joint à lèvre (15) (placer
correctement la lèvre vers le
bas),
2. rondelle d’appui (14),
3. couteau (11) (alvéoles vers le
haut),
4. rondelle d’appui (14) (le joint à
lèvre doit être suffisamment
enfoncé pour que le carré de
cette rondelle coopère avec le
carré de l’axe)
5. écrou de serrage (13) (visser l’écrou à la main, en s’assurant que la rondelle
précédente soit correctement positionnée sur le carré de l’axe.
Serrer l’écrou de fixation.
