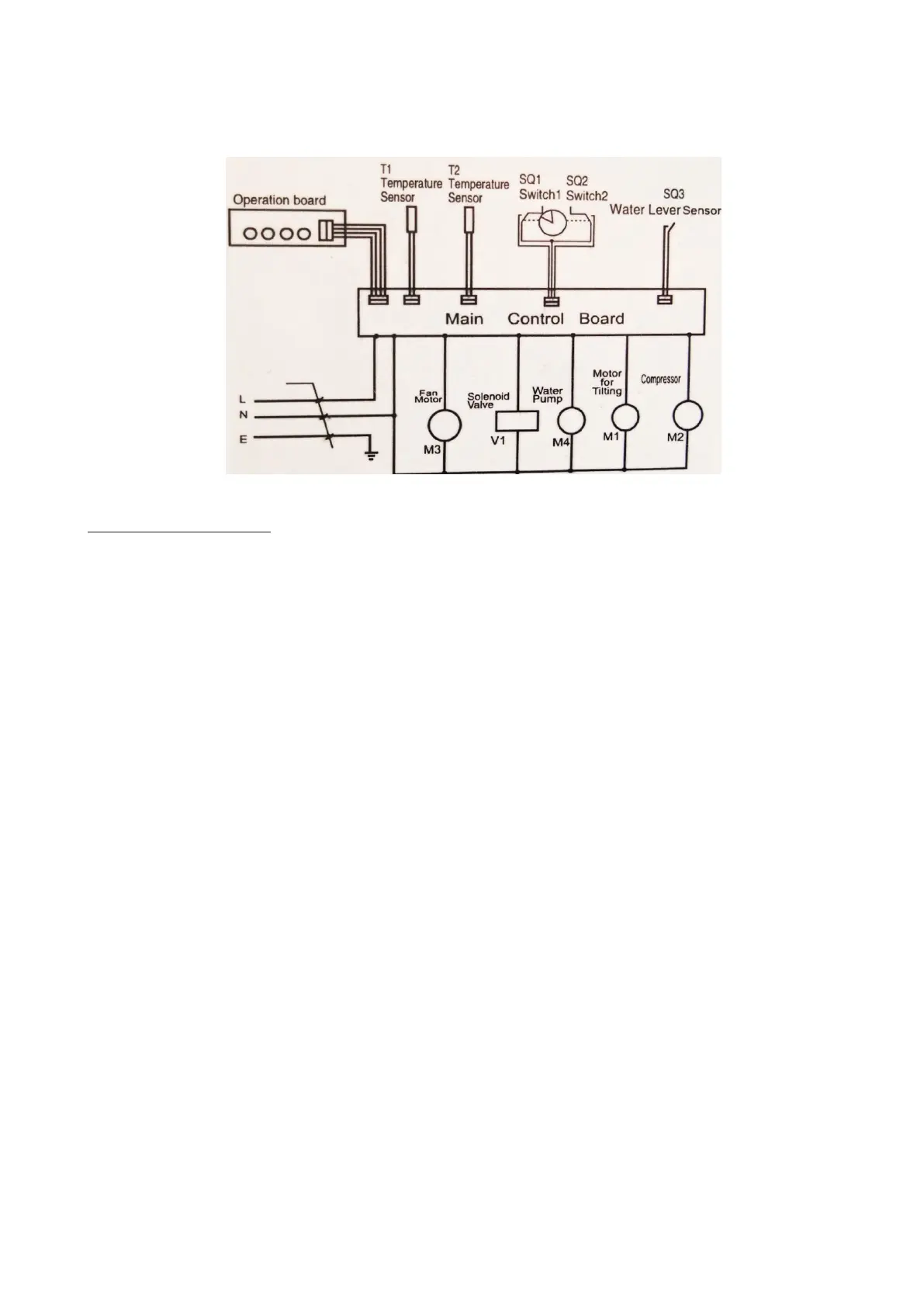

STROMLAUFPLAN
Übersetzung zum Schaltplan:
Operation board Bedienfeld
T1 Temperature Sensor T1 Temperaturfühler
T2 Temperature Sensor T2 Temperaturfühler
SQ1 Switch 1 SQ1 Endschalter f. Wasserwanne 1
SQ2 Switch 2 SQ2 Schalter Endschalter f. Wasserwanne 2
SQ3 Water Level Sensor SQ3 Wasserstandssensor
Fan Motor Lüftermotor
Solenoid Valve Heißgasventil
Water Pump Wasserpumpe
Motor for Tilting Motor für Kippvorrichtung
Compressor Kompressor
