18

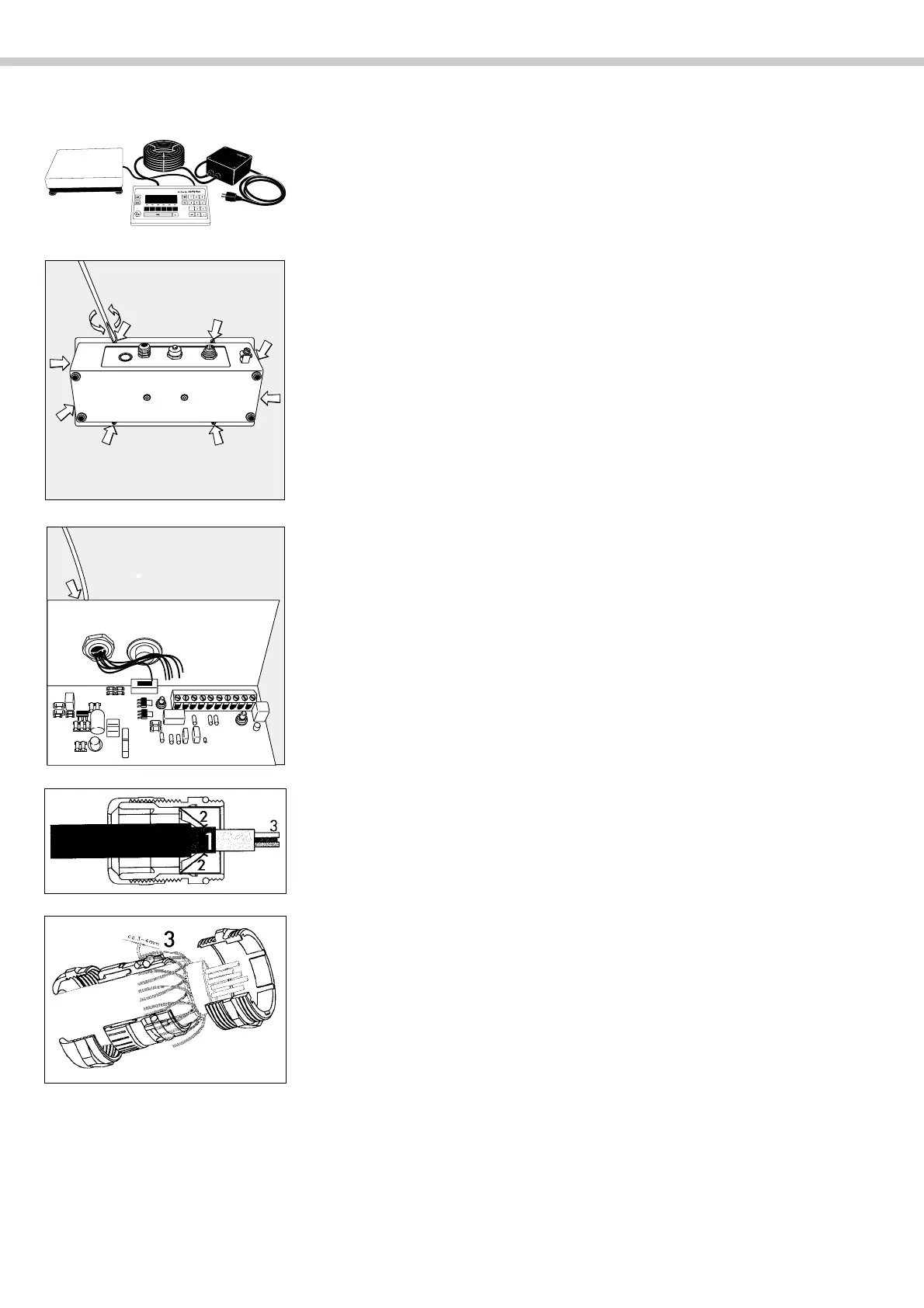

FCT01-X anschließen
Anschluss des Netzgerätes und der Wägeplatform
Hinweis:
Das Gerät muss sich außerhalb des explosionsgefährdeten Bereiches befinden!
Arbeiten nur von geschultem Fachpersonal ausführen lassen!
§ Gerät mit der Frontplatte auf eine weiche Unterlage legen.
§ Schrauben (siehe Pfeile) lösen.
§ Frontplatte abnehmen, Gerät auf die Stellfüße stellen.
§ Verbindungskabel der Wägeplattform mit dem Bedienterminal verbinden
Hinweis:
Die PG-Verschraubung am Bedienterminal FCT01-X ist bereits vormontiert.
Alle Arbeiten an der Verschraubung sehr sorgfältig ausführen.
! Die maximale Kabellänge zwischen FCT01-X und der Wägeplattform
beträgt 150m (Kabelbezeichnung: LiYCY6x0,5
2
).
§ Verbindungskabel abisolieren und montieren.
– Schraubkappe der PG-Verschraubung abschrauben und auf das Kabel
stecken.
– Das Kabel abisolieren (lt. Zeichnung). Die Schirmung (1) muß Kontakt mit
den Klemmen (2) haben.
Schirmung ca. 3-4 mm über den O-Ring legen (siehe Zeichnung)
Adern (3) des Kabels ca. 15cm lang lassen, so daß diese montiert werden
können.
– Kabel durch die PG-Verschraubung stecken.
– Kontakt der Klemmen mit der Schirmung kontrollieren.
– Schraubkappe festschrauben.
