19
Inbetriebnahme

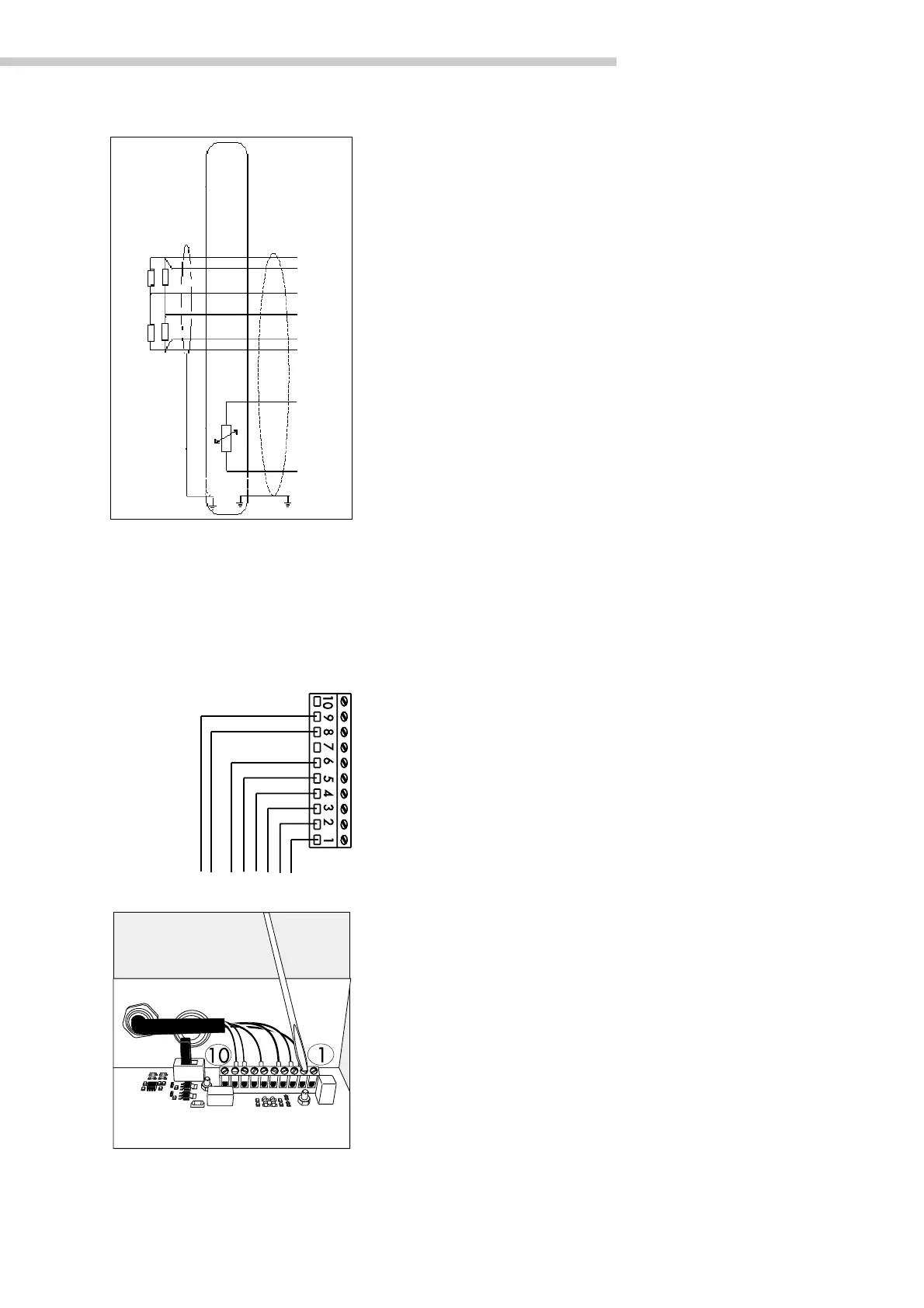

Anschlußbelegungsplan
Nr. Signalname Bedeutung
1 BR_POS Brückenspeisespannung positiv (IN+)
2 SENSE_POS Sense (+) Brückenspeisespannung
3 OUT_POS Meßspannung positiv
4 OUT_NEG Meßspannung negativ
5 SENSE_NEG Sense (–) Brückenspeisespannung
6 BR_NEG Brückenspeisespannung negativ (IN–)
8 TS_GND
9 TK_IN2 Pin 8/9 Option externer Temperatursensor
Hinweis:
Für die Zuordnung der Farben/Signale die jeweilige Anleitung/Datenblatt
der Wägezelle/Waage benutzen. Alle nicht benutzten Leitungen
isolieren! Bei Anschluß eines Lastaufnehmers in 4-Leiter-Technik sind die
Anschlußklemmen der Klemmleiste Nr.: 1 mit 2 und 5 mit 6 mittels
Brücken zusammenzulegen.
§ Adern des Kabels an die Klemmleiste montieren.
– Aderenden ca. 1cm abisolieren
– Aderendhülsen aufstecken und befestigen
– Alle Adern ab der PG-Verschraubung mit dem beigelegten Schlauch
zusätzlich überziehen. Die dann noch freiliegenden Adern sollten eine Länge
von ca.5 cm bis zur Klemmleiste nicht überschreiten.
– Kabelenden lt. Anschlußbelegungsplan anschließen
§ Mit einem Schraubendreher die Schrauben der Klemmleiste fest anziehen.
Hinweis:
Die Brückenspeisespannungen sind jeweils durch 125mA Sicherungen
geschützt. Damit die Sicherungen bei falscher Montage nicht ansprechen, muß
ein Widerstand zwischen Pin 1 und Pin 6, Pin 1 und Gehäuse und Pin 6 und
Gehäuse größer als 80 Ohm gemessen werden. Pin 1 und Pin 2, sowie Pin 5
und Pin 6 müssen niederohmig miteinander verbunden sein.
