27
Description générale

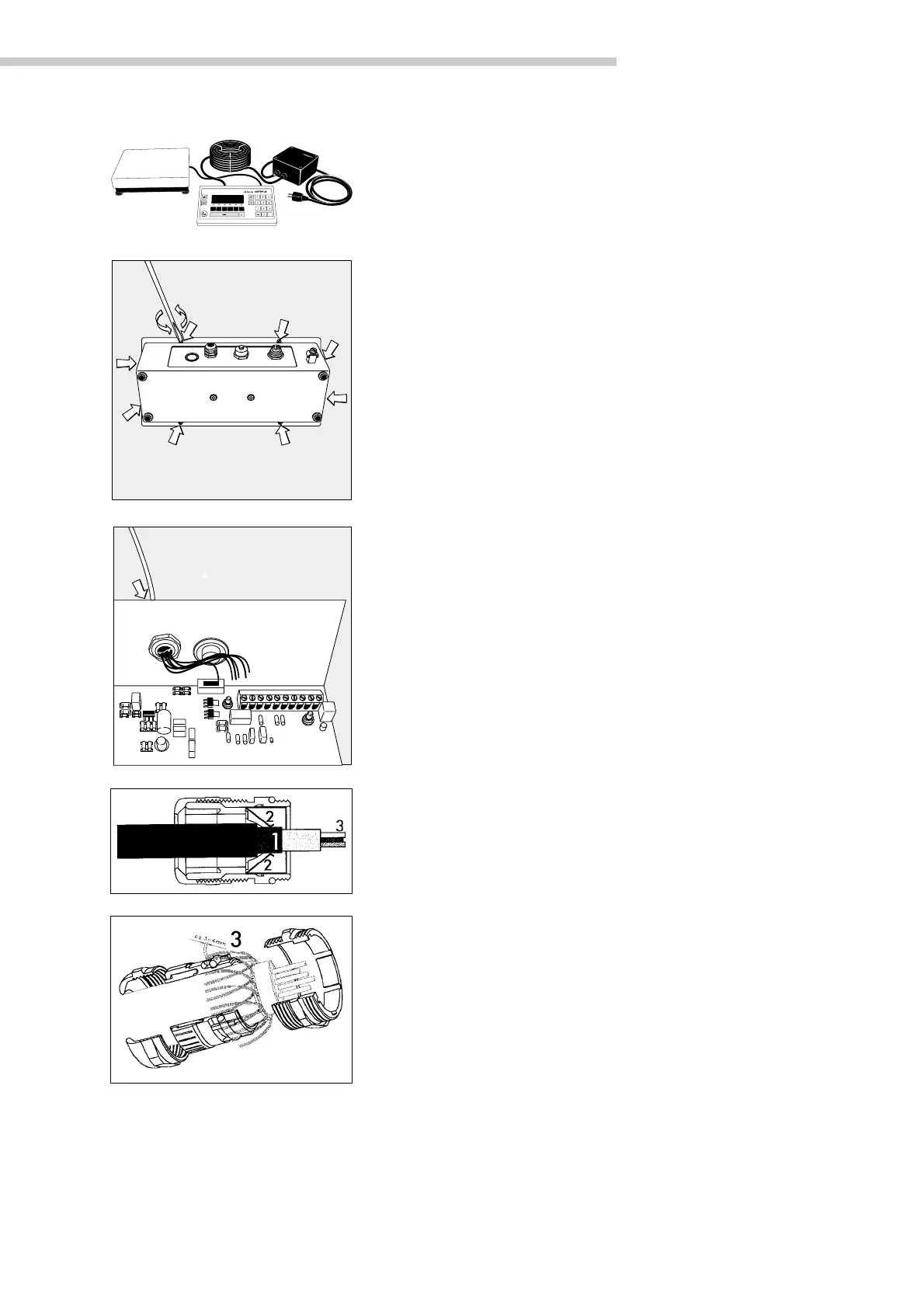

Raccordement du FCT01-X
Raccordement du bloc d’alimentation et de la plate-forme de pesée
Remarque :
L’appareil doit se trouver hors du domaine à risques d’explosions ! Faire
effectuer ces opérations uniquement par une main d’œuvre qualifiée !
§ Posez la face avant de l’appareil sur une surface souple.
§ Dévissez les vis (voir flèches).
§ Retirez la plaque avant, remettez l’appareil sur les pieds de réglages.
§ Connectez le câble de raccordement de la plate-forme de pesée au terminal
de commande.
Remarque :
Le presse-étoupe du terminal de commande FCT01-X est déjà préassemblé.
Effectuez avec soin toutes les opérations suivantes sur le presse-étoupe.
! La longueur de câble maximale entre le FCT01-X et la plate-forme de pesée
est de 150 m (désignation du câble : LiYCY6 x 0,5
2
).
§ Dénudez et montez le câble de raccordement.
– Dévissez le bouchon fileté du presse-étoupe et passez-le sur le câble.
– Dénudez le câble (selon le croquis). Le blindage (1) doit être en contact avec
les bornes de connexion (2).
Mettez le blindage environ 3-4 mm au-dessus du joint torique (voir croquis).
Laissez environ 15 cm de longueur aux conducteurs (3) du câble afin de pouvoir
les monter.
– Passez le câble à travers le presse-étoupe.
– Contrôlez le contact des bornes de connexion avec le blindage.
– Vissez le bouchon fileté.
