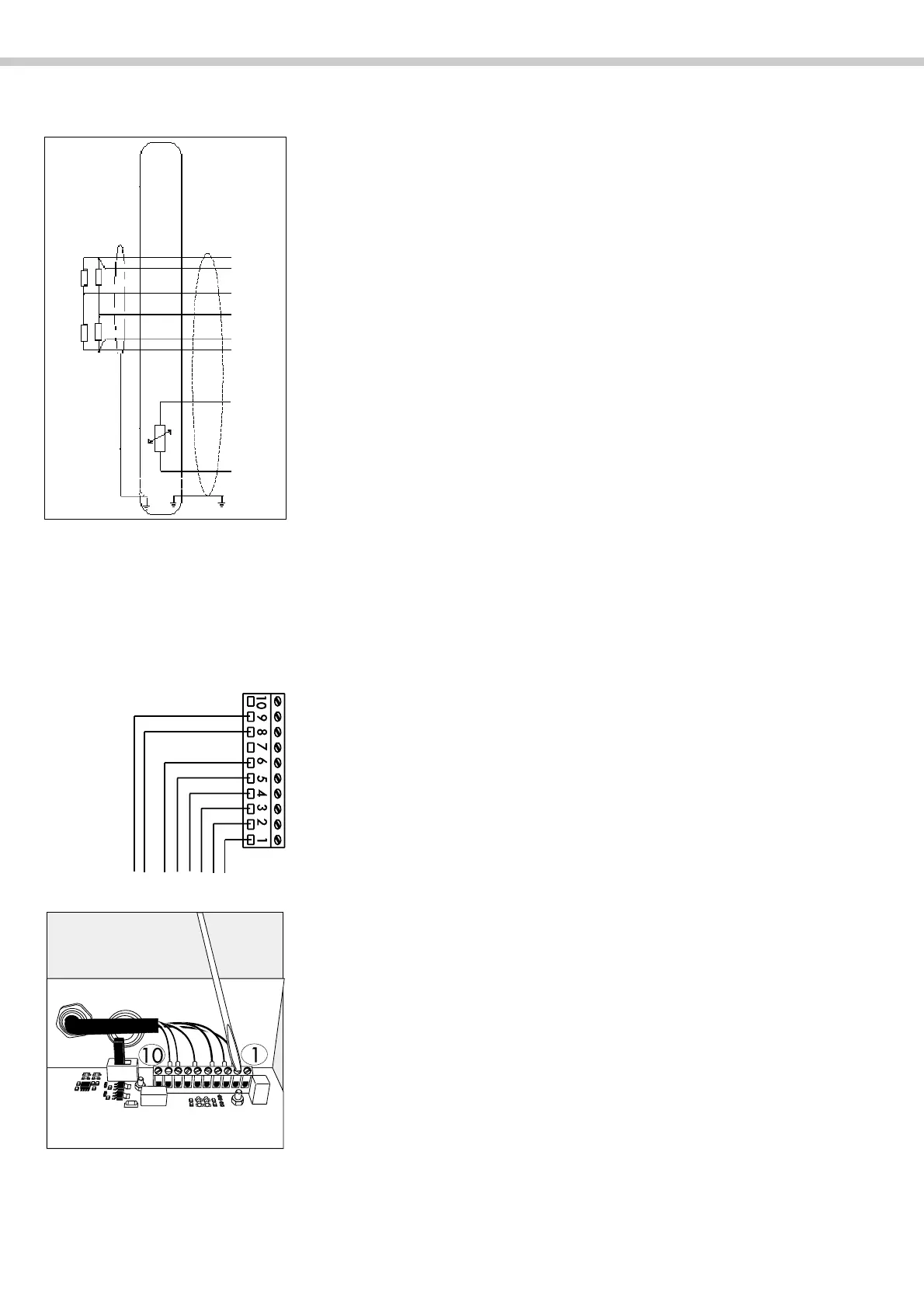

Affectation des connecteurs
N° Nom du signal Signification
1 BR_POS Tension d’alimentation du pont positive (IN+)
2 SENSE_POS Sense (+) tension d’alimentation du pont
3 OUT_POS Tension de mesure positive
4 OUT_NEG Tension de mesure négative
5 SENSE_NEG Sense (–) tension d’alimentation du pont
6 BR_NEG Tension d’alimentation du pont négative (IN–)
8 TS_GND
9 TK_IN2 Broche 8/9 option capteur de température externe
Remarque :
Pour l’affectation des couleurs/signaux, utilisez le mode d’emploi/la feuille de
données de la cellule de pesée/balance. Isolez tous les conducteurs inutilisés !
Lors du raccordement d’un récepteur de charge de technique à 4 conducteurs, il
faut relier les bornes de connexion de la borne plate n° : 1 avec 2 et 5 avec 6 à
l’aide de ponts.
§ Montez les conducteurs du câble sur la borne plate.
– Dénudez les extrémités des conducteurs sur environ 1 cm.
– Fixez les embouts de conducteurs.
– Recouvrez également tous les conducteurs à partir du presse-étoupe avec le
tuyau ci-joint. Les conducteurs encore dénudés ne doivent pas dépasser une
longueur de 5 cm environ jusqu’à la borne plate.
– Raccordez les extrémités du câble d’après le schéma d’affectation des
connecteurs.
§ Serrez les vis de la borne plate à l’aide d’un tournevis.
Remarque :
Les tensions d’alimentation des ponts sont protégées chacune par des fusibles
de 125mA. Afin que les fusibles ne sautent pas en cas de mauvais montage,
une résistance supérieure à 80 ohms doit être mesurée entre la broche
1 et la broche 6, la broche 1 et le boîtier et la broche 6 et le boîtier.
La broche 1 et la broche 2 ainsi que la broche 5 et la broche 6 doivent être
reliées entre elles avec une basse impédance.
