36

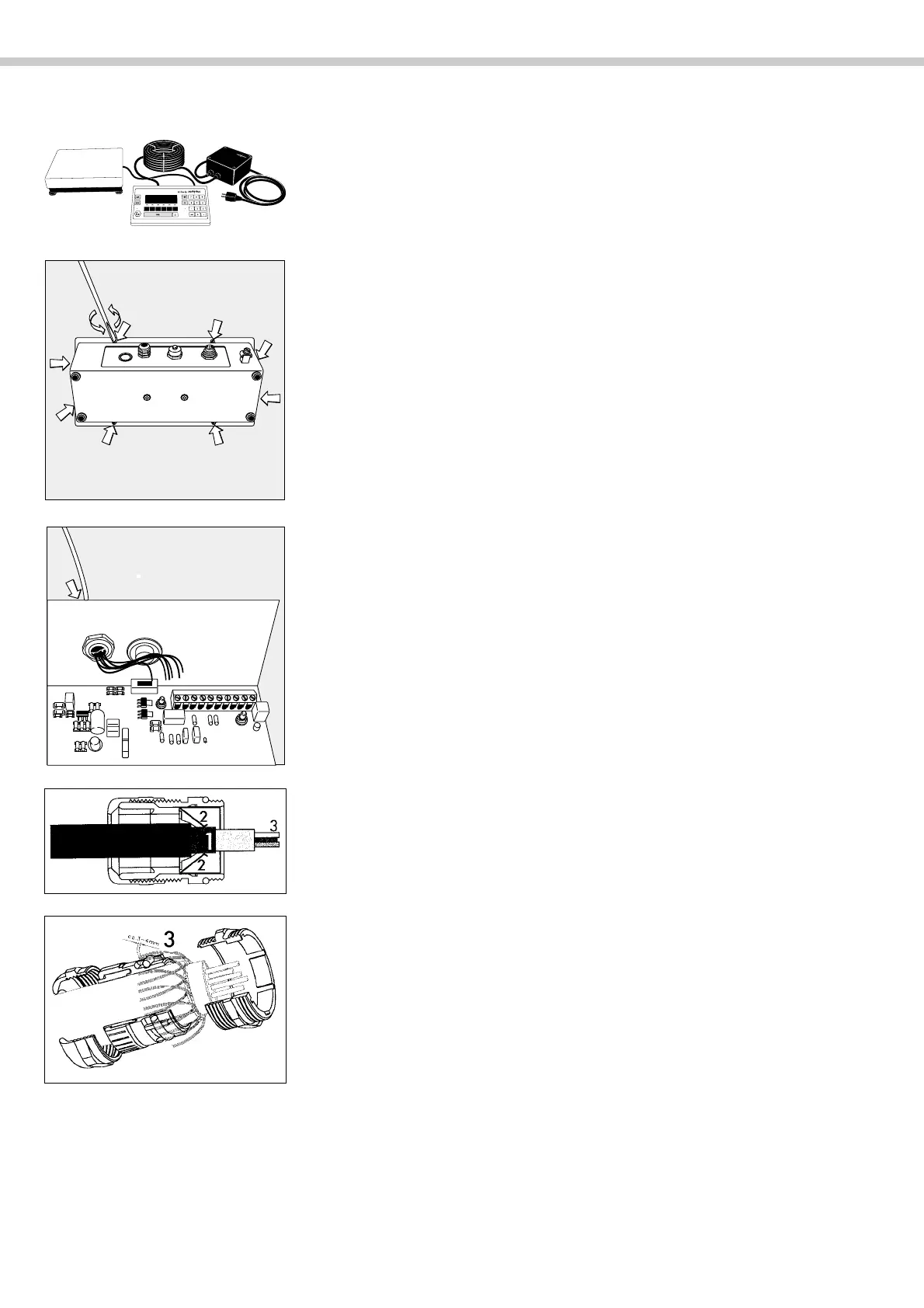

Collegamento di FCT01-X
Collegamento dell‘alimentatore e della piattaforma di pesata
Avvertenza:
Lo strumento deve trovarsi al di fuori dell‘area a pericolo d‘esplosione!
Il collegamento deve essere eseguito solo da personale specializzato!
§ Collocare lo strumento con il pannello frontale su una base morbida.
§ Svitare le viti (vedi frecce).
§ Togliere il pannello frontale, rigirare lo strumento sui piedini regolabili.
§ Connettere il cavo di collegamento della piattaforma di pesata con
il terminale di visualizzazione comando
Avvertenza:
Il pressacavo sul terminale FCT01-X è già preinstallato. Eseguire le operazione
di allacciamento in modo molto accurato.
! La lunghezza massima del cavo tra FCT01-X e la piattaforma di pesata
è di 150m (nome del cavo: LiYCY6 x 0,52).
§ Come isolare e allacciare il cavo.
– Svitare la il coperchio a vite del pressacavo e inserirlo nel cavo.
– Isolare il cavo (vedi disegno). La schermatura (1) deve essere in contatto con
i morsetti (2).
La schermatura deve trovarsi circa 3–4 mm sopra l‘O-Ring (vedi disegno)
Lasciare i fili (3) del cavo con una lunghezza di 15 cm circa, in modo da poter
essere allacciati.
– Inserire il cavo attraverso il pressacavo.
– Controllare il contatto dei morsetti con la schermatura.
– Riavvitare il coperchio a vite.
