37
Messa in funzione

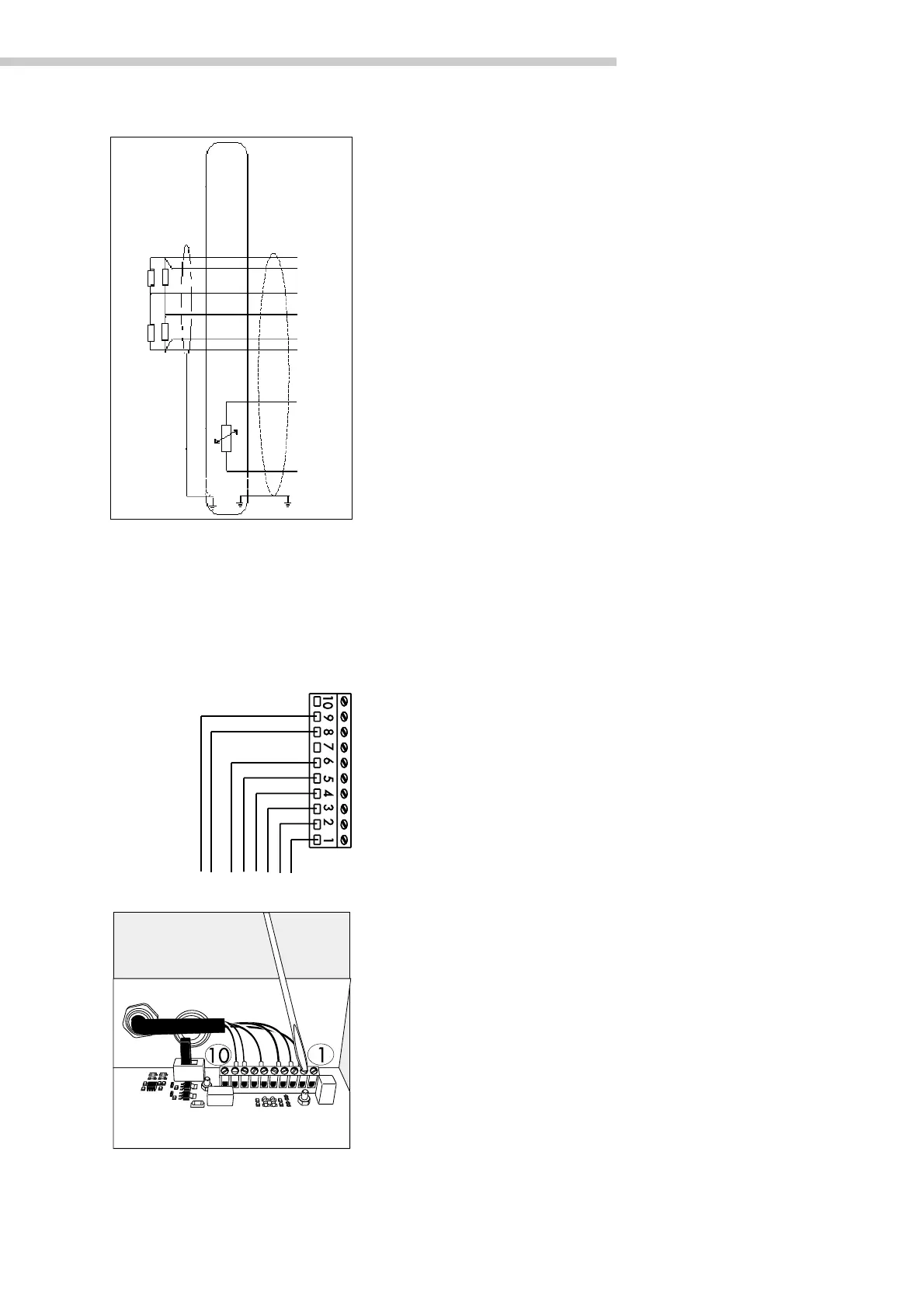

Schema di assegnazione degli attacchi
N° Nome del segnale Significato
1 BR_POS Tensione di alimentazione del ponte positiva (IN+)
2 SENSE_POS Polo (+) della tensione di alimentazione del ponte
3 OUT_POS Tensione di misura positiva
4 OUT_NEG Tensione di misura negativa
5 SENSE_NEG Polo (–) della tensione di alimentazione del ponte
6 BR_NEG Tensione di alimentazione del ponte negativa (IN–)
8 TS_GND
9 TK_IN2 Opzione pin 8/9 sensore di temperatura
Avvertenza:
Per l‘assegnazione dei colori/segnali, consultare le istruzioni/foglio dati relativi
della cella di carico/bilancia. Isolare tutte le linee non utilizzate!
Durante il collegamento di un ricettore di carico nella tecnica a 4 conduttori,si
devono installare insieme le linee n.: 1 con 2 e 5 con 6.
§ Allacciare i fili del cavo alla morsetteria.
– Isolare di circa 1 cm le estremità dei fili
– Inserire e fissare le boccole delle estremità dei fili
– Coprire in aggiunta, tutti i fili a partire dal pressacavo con il tubo qui
accluso. I fili ancora scoperti non devono superare la lunghezza di 5 cm
circa dalla morsetteria.
– Collegare le estremità dei fili secondo lo schema di assegnazione
degli attacchi
§ Serrare con un cacciavite le viti della morsetteria.
Avvertenza:
Le tensioni d‘alimentazione del ponte sono protette rispettivamente da fusibili
125 mA. In caso di un allacciamento non corretto, per non far rispondere
i fusibili, deve essere misurata una resistenza tra il pin 1 e il pin 6, pin 1 e
alloggiamento e pin 6 e alloggiamento maggiore di 80 Ohm. Pin 1 e pin 2,
così come il pin 5 e pin 6 devono essere collegati tra loro con bassa
resistenza ohmica.
