45
Advertencias de seguridad

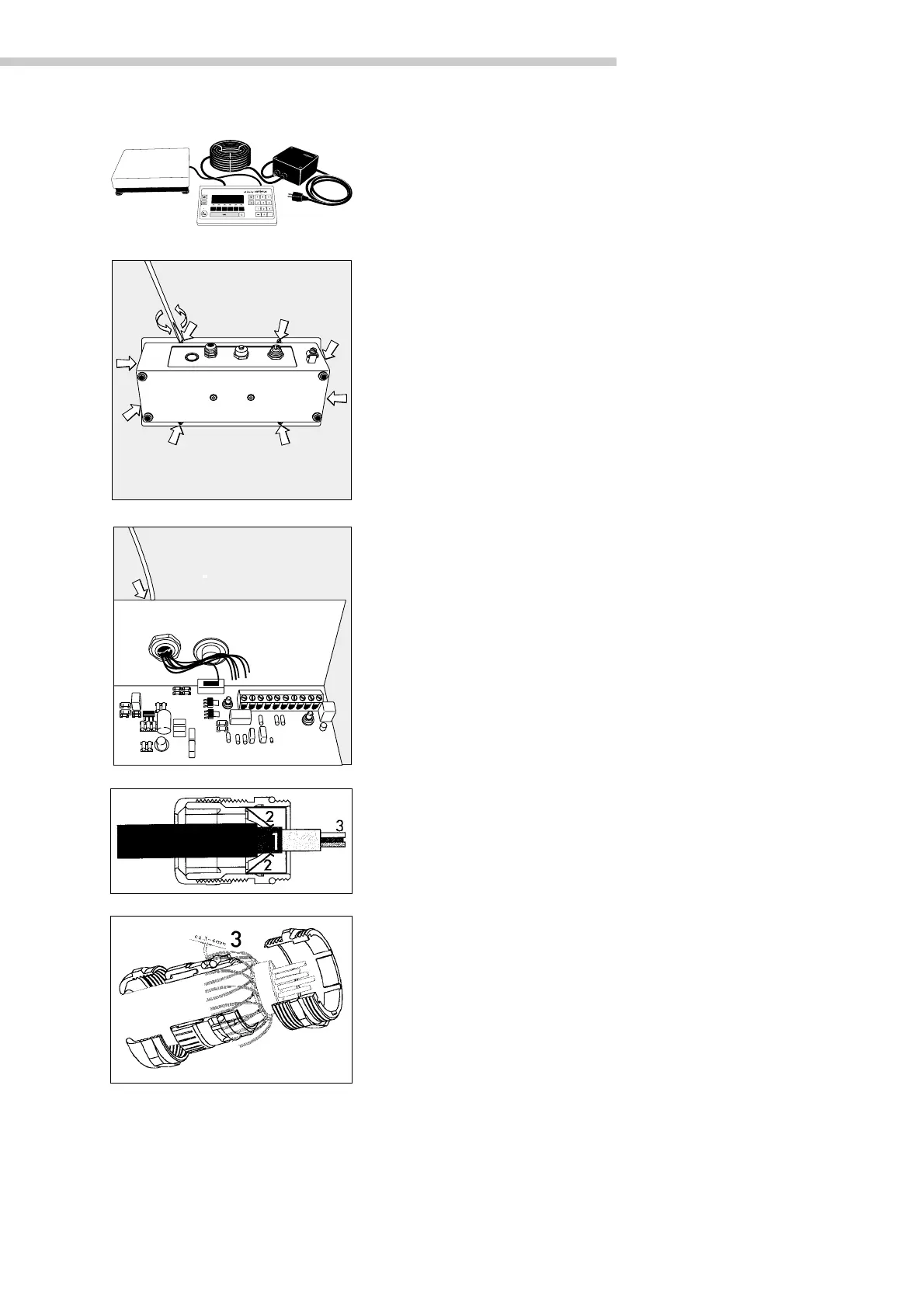

Conectar FCT01-X
Conexión del adaptador de CA y de la plataforma de pesaje
Advertencia:
El aparato tiene que instalarse fuera de la zona potencialmente explosiva. Este
trabajo tiene que ser realizado sólo por personal especializado.
§ Colocar el aparato, depositándolo sobre la placa frontal y sobre una
superficie suave.
§ Aflojar los pernos (ver flechas).
§ Quitar la placa frontal; colocar el aparato en posición normal.
§ Unir el cable conector de la plataforma de pesaje con el terminal de manejo
Advertencia:
La prensa estopas en el terminal de manejo FCT01-X está ya premontado.
Realizar minuciosamente todos los trabajos en la prensa estopas.
! La longitud máxima de cable entre FCT01-X y la plataforma de pesaje
importa 150m (denominación de cable: LiYCY6 x 0,5
2
).
§ Aislar y montar cable conector.
– Desatornillar la tapa protectora de la prensa estopas e introducirla en el
cable.
– Aislar el cable (como se ilustra). El blindaje (1) tiene que estar en contacto
con los bornes (2).
Realizar el blindaje aprox. 3-4 mm por sobre el anillo O (ver ilustración)
Dejar una longitud de conductores (3) del cable, aprox. 15cm, de manera que
puedan ser montados.
– Introducir cable a través de la prensa estopas.
– Controlar contacto de los bornes con el blindaje.
– Fijar la tapa protectora atornillable.
