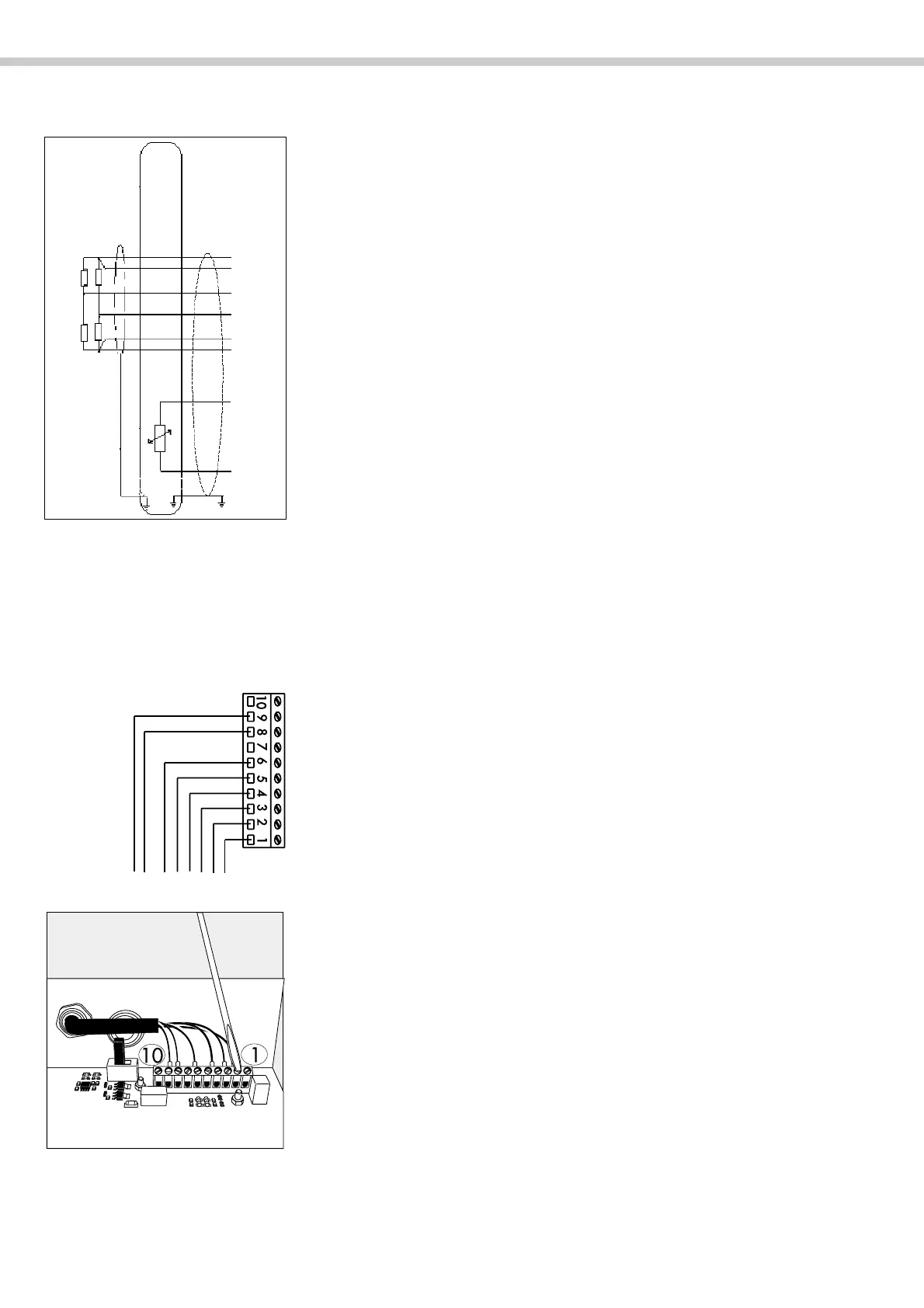

Esquema designación de conectores
N° Nombre de la señal Significado
1 BR_POS Tensión alimentación de puente positiva (IN+)
2 SENSE_POS Sense (+) tensión alimentación de puente
3 OUT_POS Tensión de medición positiva
4 OUT_NEG Tensión de alimentación negativa
5 SENSE_NEG Sense (–) tensión alimentación de puente
6 BR_NEG Tensión alimentación de puente negativa (IN–)
8 TS_GND
9 TK_IN2 Pin 8/9 opción sensor externo de temperatura
Advertencia:
Para la designación de colores/señales, utilizar las instrucciones
respectivas/hoja de datos de la célula de pesaje/báscula. Todas las líneas no
utilizadas han de ser aisladas.
Al conectar un receptor de carga en técnica 4 conductores han de tenderse
junto, mediante puentes, los bornes de conexión de la barra N°: 1 con 2 y 5
con 6.
§ Montar conductores del cable a la barra de bornes.
– Aislar los extremos de conductores, aprox. 1cm
– Insertar caperuzas finales de conductores y fijarlas
– Revestir adicionalmente todos los conductores desde la prensa estopas con
el tubo flexible adjuntado. Los conductores yacentes aún libres no deben
superar una longitud de 5 cm, aprox., hasta la barra de bornes.
– Conectar los extremos de cable según el esquema asignación de conectores
§ Apretar fijamente los tornillos de la barra de bornes.
Advertencia:
Las tensiones alimentación de puente han de ser protegidas con fusibles
125mA respectivamente. Para que los fusibles no respondan al ser montados
equivocadamente, tiene que medirse una resistencia mayor que 80 ohmios
entre Pin 1 y Pin 6, Pin 1 y carcasa y Pin 6, Pin 1 y Pin 2, así como Pin 5 y Pin
6, tienen que estar unidos entre sí con baja impedancia.
