63

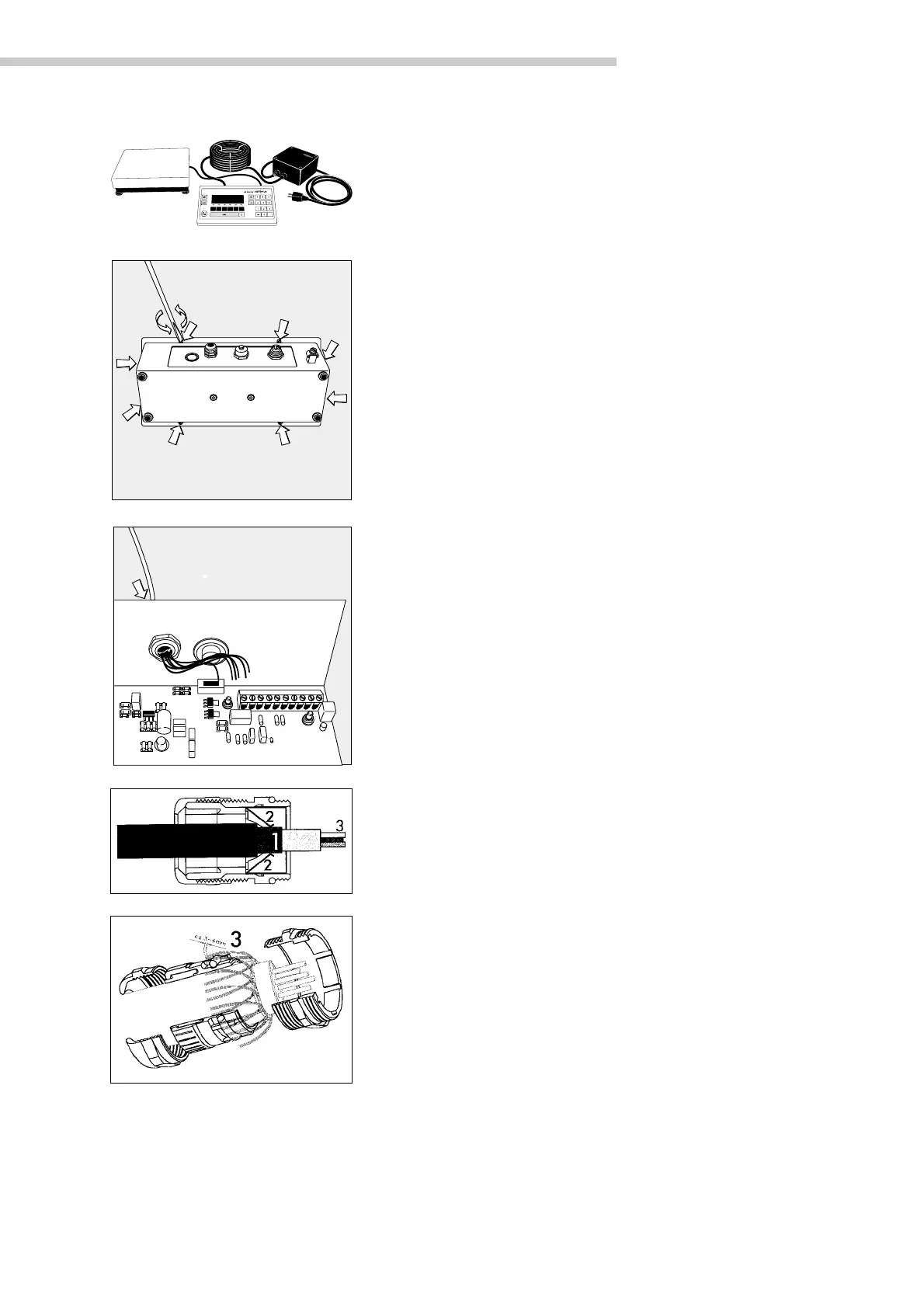

Ligação da FCT01-X à corrente
Ligação do equipamento de alimentação a partir da rede e da plataforma
de pesagem
Nota:
O aparelho deve encontrar-se fora da área com perigo de explosão!
As intervenções no aparelho devem ser executadas apenas por pessoal
especializado!
§ Colocar o aparelho com o painel frontal sobre uma base macia.
§ Desaparafusar (ver a seta).
§ Retirar o painel frontal, colocar o aparelho em pé.
§ Ligar os cabos de ligação da plataforma de pesagem à balança
Nota:
A união roscada PG já vem montada na balança FCT01-X. Execute todos os
trabalhos na união roscada muito cuidadosamente.
! O comprimento máximo do cabo entre a FCT01-X e a plataforma de
pesagem é de 150 m (designação do cabo: LiYCY6x0,52).
§ Descarnar e montar os cabos de ligação.
– Desenroscar a tampa roscada da união PG e colocá-la sobre o cabo.
– Descarnar o cabo (Conforme ilustra o desenho). A blindagem (1) tem de
estar em contacto com os bornes (2).
Inserir a blindagem cerca de 3-4 mm no anel O (ver desenho)
Deixar o condutor (3) dos cabos cerca de 15 cm de comprimento,
para que possam ser montados.
– Ligar o cabo pela união roscada PG.
– Controlar o contacto dos bornes com a blindagem.
– Aparafusar bem a tampa roscada.
Colocação
em funcionamento
