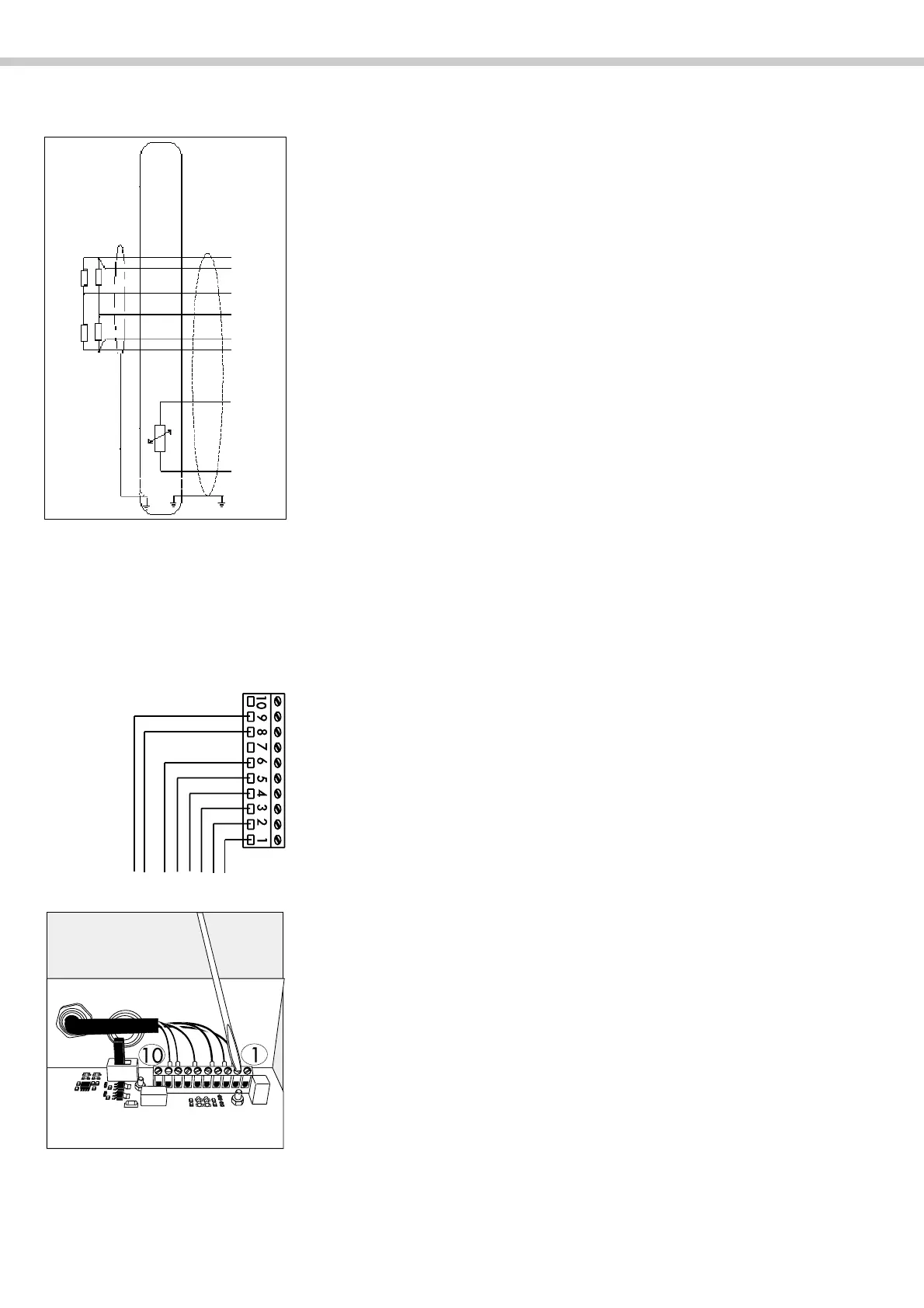

Mapa de ligação
N.º Sinal Significado
1 BR_POS Tensão de alimentação em ponte positiva (IN+)
2 SENSE_POS Sensor (+) de tensão de alimentação em ponte
3 OUT_POS Tensão de medição positiva
4 OUT_NEG Tensão de medição negativa
5 SENSE_NEG Sensor (–) de tensão de alimentação em ponte
6 BR_NEG Tensão de alimentação em ponte negativa (IN–)
8 TS_GND
9 TK_IN2 Pino 8/9 Opção sensor externo de temperatura
Nota:
Utilize as respectivas instruções/ficha técnica da célula de pesagem/ da
balança para atribuir as cores/ os sinais. Isolar todos os fios não utilizados!
Ao ligar um aparelho de determinação da capacidade de carga na técnica de
4 fios, devem ligar-se os bornes de ligação da régua de bornes nº.: 1 a 2 e 5
a 6 através de pontes.
§ Montar o condutor de cabos na régua de bornes.
– Descarnar os fios de cabos cerca de 1 cm.
– Colocar e fixar as tomadas dos fios
– Revestir todos os fios a partir da união roscada PG com a mangueira
fornecida juntamente. Os fios ainda desprotegidos não devem ultrapassar
um comprimento de cerca de cerca de 5 cm até à régua de bornes.
– Ligar os terminais dos cabos conforme o mapa da ligação
§ Aparafusar bem os parafusos da régua de bornes com uma chave de fendas.
Nota:
As tensões de alimentação em ponte estão protegidas por fusíveis de 125 mA.
Para que os fusíveis não sejam accionados em caso de uma montagem errada,
tem de ser medida uma resistência entre os pinos 1 e 6, o pino 1 e a caixa
e o pino 6 e a caixa superior a 80 ohm. Os pinos 1 e 2, bem como os pinos 5
e 6 devem estar ligados entre si em baixa voltagem.
