Ansluta FCT01-X
Ansluta nätenheten och vågplattformen
Obs!
Apparaten måste befinna sig utanför explosionsriskområdet! Låt endast utbildad
personal arbeta med apparaten!

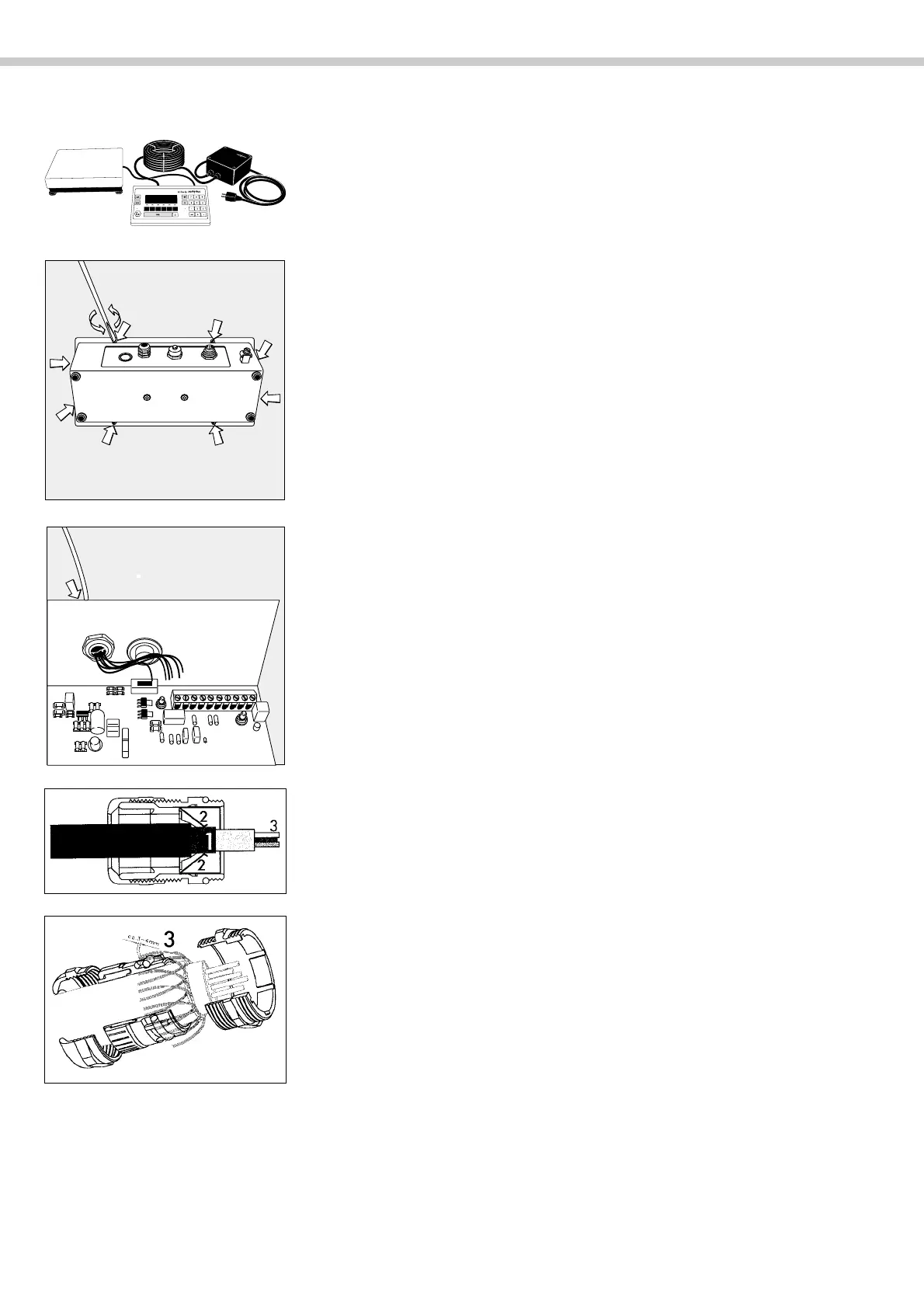

§ Placera apparaten med frontplattan på ett mjukt underlag.
§ Lossa skruvarna (se pilarna).
§ Ta av frontplattan, ställ apparaten på dess fötter.
§ Anslut vågplattformens kabel till manöverpanelen.
Obs!
PG-förskruvningen på manöverpanelen FCT01-X är redan förmonterad.
Utför alla skruvarbeten mycket omsorgsfullt.
! Den maximala kabellängden mellan FCT01-X och vågplattformen uppgår till
150 m (kabelbeteckning: LiYCY6x0,52).
§ Avisolera och montera kabeln.
– Skruva loss kåpan på PG-förskruvningen och sätt den på kabeln.
– Avisolera kabeln (enligt skissen). Skärmningen (1) måste ha kontakt med
klämmorna (2).
Lägg skärmningen ca 3–4 mm över O-ringen (se ritning)
Lämna kabelns ledare (3) ca15 cm långa, så att de kan monteras.
– Stick in kabeln genom PG-förskruvningen.
– Se till klämmorna är i kontakt med skärmningen.
– Skruva fast skruvkåpan.
