73
Idrifttagning

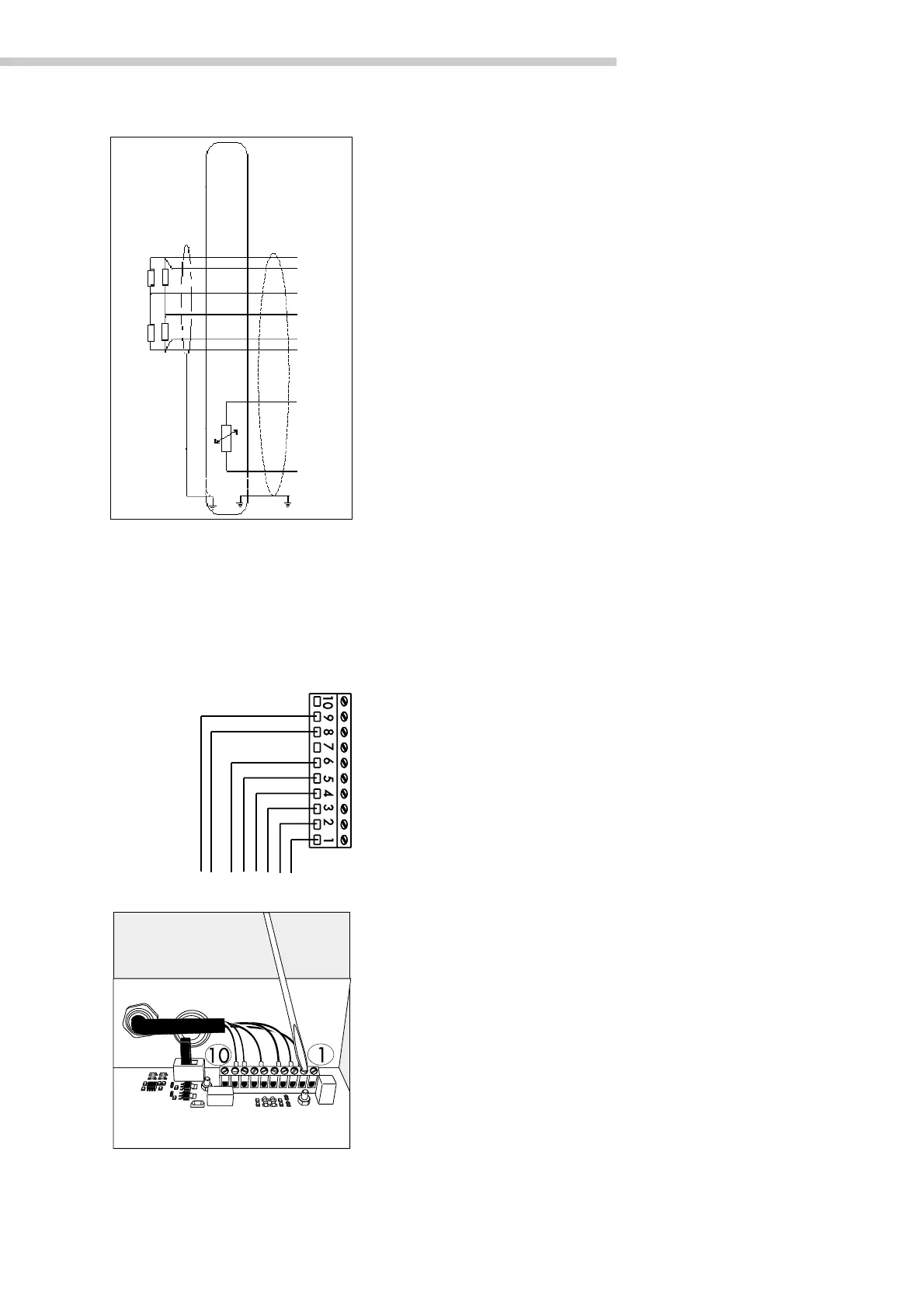

Kopplingsschema
Nr Signalnamn Innebörd
1 BR_POS Positiv bryggmatningsspänning (IN+)
2 SENSE_POS Sense (+) bryggmatningsspänning
3 OUT_POS Positiv mätspänning
4 OUT_NEG Negativ mätspänning
5 SENSE_NEG Sense (–) bryggmatningsspänning
6 BR_NEG Negativ bryggmatningsspänning (IN–)
8 TS_GND
9 TK_IN2 Pol 8/9 alternativ extern temperatursensor
Obs!
För tilldelning av färger/signaler använd respektive bruksanvisning för
vågcellen/vågen. Isolera alla ledningar som inte används!
När en lastupptagare i 4-ledarteknik ansluts, måste anslutningsklämmorna
på klämlist nr: 1 kopplas samman med 2 och 5 med 6 med bryggor.
§ Montera kabelns ledare på klämlisten.
– Avisolera ledarnas ändar ca 1 cm
– Sätt på hylsor på ledarnas ändar och fäst dem.
– Dra den bifogade slangen över alla ledare från PG-förskruvningen.
De ledare som då fortfarande är fria ska inte överskrida en längd
på ca 5 cm till klämlisten.
– Anslut kabeländarna enligt kopplingsschemat.
§ Skruva fast skruvarna på klämlisten med en skruvmejsel.
Obs!
Bryggmatningsspänningarna är skyddade med säkringar på vardera 125 mA.
För att säkringarna inte ska utlösas vid felmontering måste ett motstånd som är
större än 80 ohm finnas mellan pol 1 och pol 6, mellan pol 1 och huset samt
mellan pol 6 och höljet. Pol 1 och pol 2, liksom pol 5 och pol 6 måste vara
anslutna till varandra med lågt motstånd.
