03022

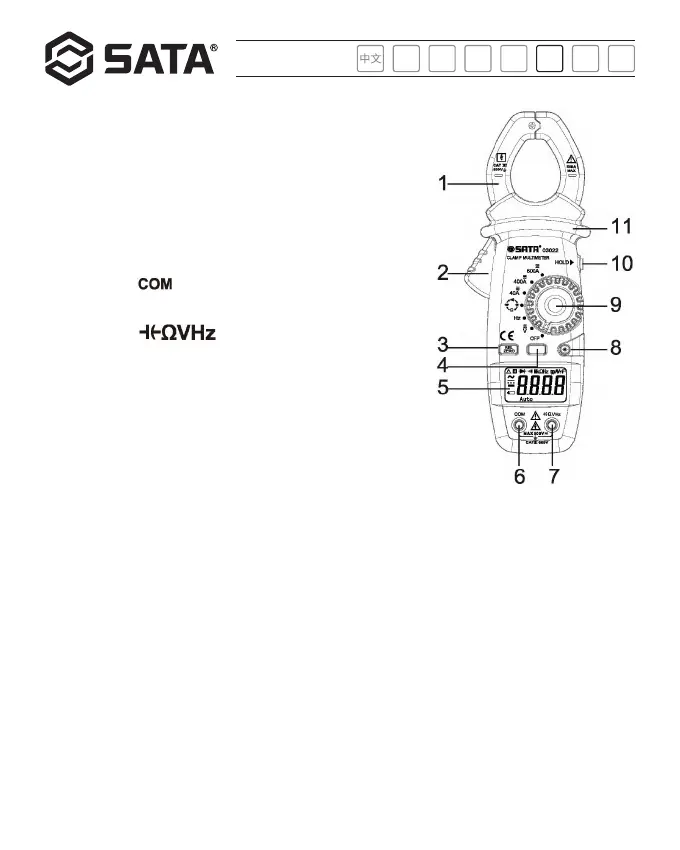

Descrição dos símbolos
Usado para escolher entre as seguintes funções:
a. Função de medição de tensão CA e tensão CC
b. Função de medição de corrente CA e corrente CC
c. Função de medição de resistência, diodo, continuidade
e capacitância
5. Tela de exibição
Manual do usuário 03022
6. Tomada “ ”
Tomada de inserção da sonda preta.
7. Tomada “ ”
Tomada de inserção da sonda vermelha.
8. Botão de luz de fundo
Pressione e segure o botão por cerca de 2 segundos
para iluminar a luz de fundo e pressione-o novamente
por
cerca de 2 segundos para apagar a luz de fundo
9. Interruptor de função/marcha
Figura 1
Este interruptor é usado para selecionar a função ou faixa desejada, e ligar e
desligar a energia do instrumento.
10. Botão “HOLD”
É para entrar ou sair do modo de retenção de dados
11. Grelha isolada
Usada para criar uma distância de proteção nas garras para reduzir o risco de os dedos
tocarem nas garras
ou no condutor medido. Ao segurar o medidor, o dedo não pode exceder a grade isolada.
- 81 -
