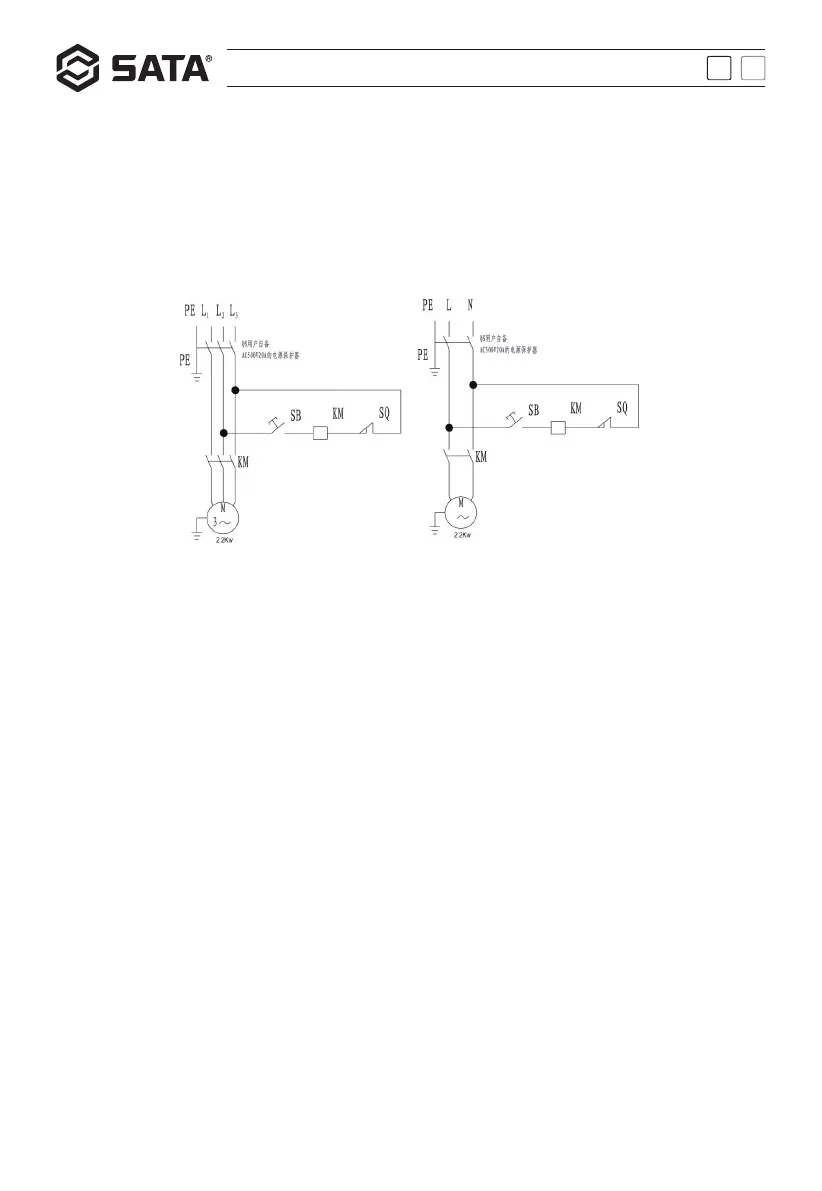

第八章 电气原理图
电源引入电机上的接触器进入端，并根据电器原理图与控制线相连，有限位开关的举升机还需要连接
限位开关。连接电源需根据所购电机进行引入电源，必须依照当地或相关国家有关规定安装，并符合
有关国家和地区的法律法规。
接线说明：
- 单相 220V 电机使用三线制铜芯电缆线（火、 零、 接地）线径 ≥4 平方毫米，电缆线长度不超过 5 米
- 三相 380V 电机使用四线制铜芯电缆线（火、 火、 火、 接地）线径 ≥2.5 平方毫米，电缆线长度不超
过 5 米
- 电机上的电源线是调试引导线，正式安装时，请将电源线直接接入交流接触器
- 外部电源线需要直接接入空开（空开规格 C63)，不要用插座接线
注意：拆下液压站上电气盒的封盖并按电路图连线，要求举升机旁装有电源开关，以便维修和应急时
切断电源。由于错误连线而导致的电机损坏不在质保范围之内。与电气连接有关的问题请与厂家联系。
确保油箱里有油，不要在无油状态下运行液压站。按上升按钮测试，如果马达未运行，或发生不正常
的噪音及发热，此时应马上停机并检查电气连接是否正确。
