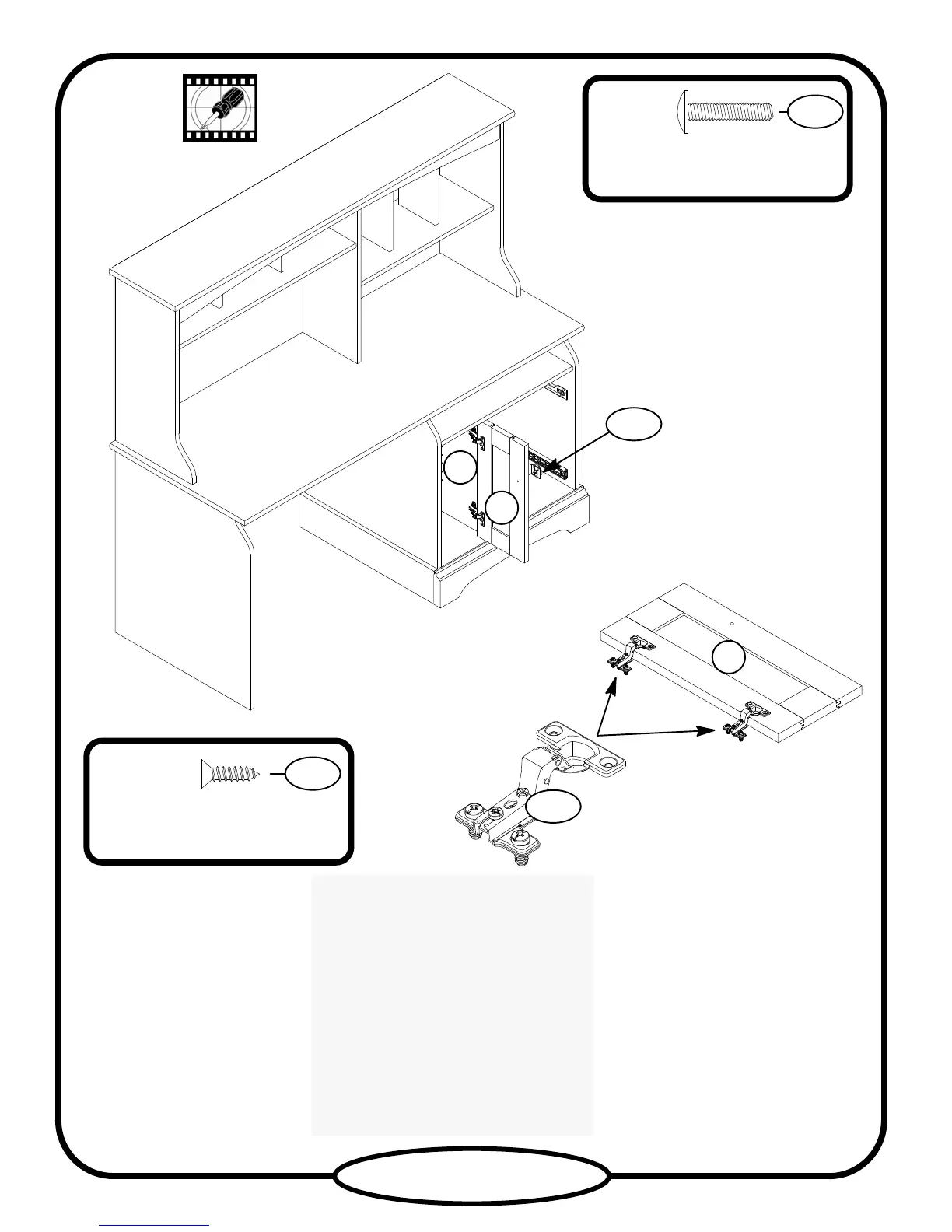

 Carefully stand your unit
upright.
 Fasten two HINGES (CCC) to the
DOOR (Q). Use four BLACK 1/2”
FLAT HEAD SCREWS (TTT).
 Fasten the DOOR (Q) to the
SHORT UPRIGHT (F). Use the
screws provided in the HINGES.
See the next step for adjustments.
 Fasten a PULL (EEE) to the
DOOR (Q). Use a SILVER 3/4”
MACHINE SCREW (OOO).
 Cuidadosamente ponga la unidad en
posición vertical.
 Fije dos BISAGRAS (CCC) a la
PUERTA (Q). Utilice cuatro
TORNILLOS NEGROS DE CABEZA
PERDIDA de 13 mm (TTT).
 Fije la PUERTA (Q) al PARAL
CORTO (F). Utilice los tornillos provistos
de las BISAGRAS. Consulte el próximo
paso para los ajustes.
 Fije un TIRADOR (EEE) a la
PUERTA (Q). Utilice un TORNILLO
PLATEADO PARA METAL de
19 mm (OOO).
 Relever, avec précaution, l’élément
dans sa position verticale.
 Fixer deux CHARNIÈRES (CCC) à la
PORTE (Q). Utiliser quatre VIS NOIRES
TÊTE PLATE 13 mm (TTT).
 Fixer la PORTE (Q) au COURT
MONTANT (F). Utiliser les vis fournies
avec les CHARNIÈRES. Voir l’étape
suivante pour réglages.
 Fixer une POIGNÉE (EEE) à la
PORTE (Q). Utiliser une VIS
ARGENTÉE À MÉTAUX
19 mm (OOO).
4 used for the HINGES
4 utilisées pour les CHARNIÈRES
4 utilizados para las BISAGRAS
Black
Noire
Negro
TTT
1 used for the PULL
1 utilisée pour la POIGNÉE
1 utilizado para el TIRADOR
Silver
Argentée
Plateado
OOO
F
Q
Q
EEE
CCC
