PODEŠAVANJE POTISNOG LEŽAJA SL. 11
1 Otpustite dva vijka i skinite U prol.
2 Otpustite tri vijka i skinite radni stol.
3 Gornju vodilicu lista pile postavite do kraja prema
gore.
4 Po potrebi centrirajte list pile i stegnite ga.
5 Otpustite vijak za stezanje (50) potisnog ležaja
(51). Podesite položaj potisnog ležaja. (Udaljenost
između ležaja i lista pile = 0,5 mm). Ako list pile
okrećete rukom, on ne smije dodirivati ležaj.
6 Stegnite vijak za podešavanje potisnog ležaja (50).
PODEŠAVANJE ZATIKA ZA VOĐENJE
SL. 11
1 Otpustite vijke (56) imbus ključem.
2 Stisnite vodeće zatike (54) zajedno (prema listu pile).
3 Okrenite list pile nekoliko puta u smjeru kazaljke sata
kako bi vodeći zatici došli u ispravan položaj - oba
zatika moraju neznatno dodirivati list pile.
4 Stegnite radni stol
5 Stegnite U prol ispod radnog stola.
ZAMJENA ULOŠKA U UTORU RADNOG
STOLA
Uložak radnog stola mora se zamijeniti kada se utor
poveća ili ako je oštećen.
1 Uložak iz utora stola za piljenje izvadite guranjem
prema dolje.
2 Umetnite novi uložak stola.
ČIŠĆENJE PILE
1 Otvorite oboja vrata na kućištu.
2 Strugotinu i piljevinu uklonite četkom ili usisivačem
za prašinu.
3 Zatvorite oboja vrata na kućištu.
SKLADIŠTENJE STROJA
Opasnost!
Pilu skladištite tako
• da je neovlaštena osoba ne može pokrenuti
• niti se itko može ozlijediti.
Oprez!
Ne skladištite nezaštićenu pilu na otvorenom prostoru ili
u vlažnom okruženju.

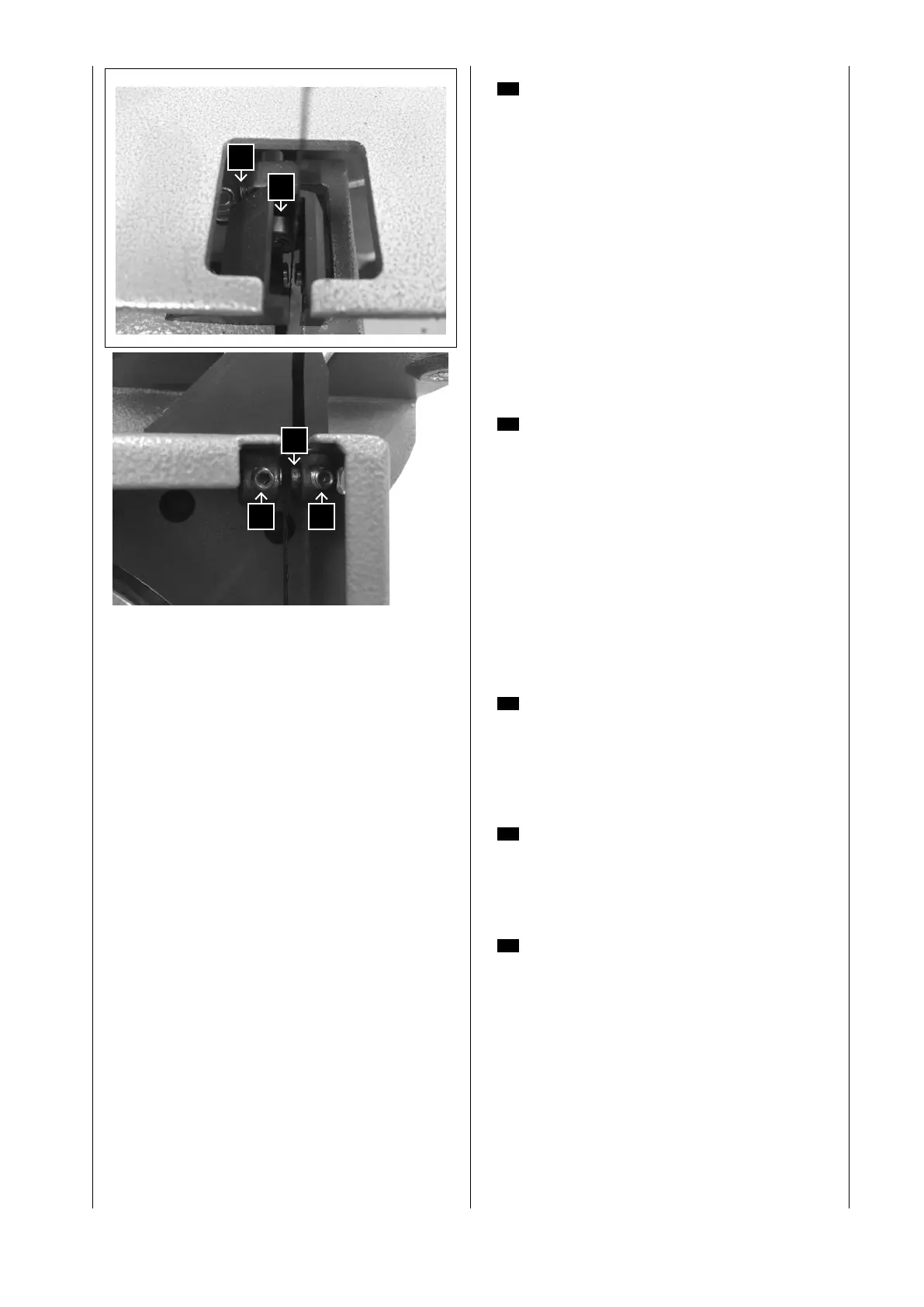

Fig. 11
51
54
56 56
50
