134
Transport
Ümberpaigutamise või transportimise ajal peab masin
paiknema oma raamil või raamiplaadil. Kunagi ei tohi
paigast liigutada masinat, mis toetub ohutusseadmetel,
seadistamiskangidel või saelaual. Transportimise ajal
peab saelindi kaitse olema kõige madalamal tasemel ja
laua lähedal.
Kunagi ärge tõstke laua peal!
Transportimise ajal ühendage masin vooluvõrgust lahti.
MASINA KIRJELDUS
Täiustatud ülesehituse tõttu võimaldab masin mitme-
külgset töökojas kasutamist puidu ja plastiku töötlemi-
seks. Ülemist ja alumist lindiratast kaitsevad kseeritud
kaitse ja liigendatud kate. Saelindi osa, mis ei soorita
lõikeid ja paikneb lauaplaadist ülevalpool, katab kaitse,
mis on kseeritud saelindi juhi külge, mida omakorda
kaitseb kogemata avamise eest ülemise lindiratta ksee-
ritud kaitse. Saelindi osa, mis ei soorita lõikeid ja paik-
neb lauaplaadist allpool, kaitseb kseeritud kate. Laua
pöörlemisulatus -5° kuni +45° võimaldab Mitmekülgseid
lõikamisvõimalusi (nt)
• Pikisuunalised lõiked
• Ristlõiked
• Diagonaallõiked
• Käänulised ja korrapäratud lõiked
• Lõiked kalasaba ja sissepandavate tappide jaoks
• Lõiked nelinurksete palkide serval.
Palun tutvuge ka soovitustega töötamiseks kasutusjuhis-
tes.
Monteerimine
MONTEERIMISVAHENDID
1 mehaaniku mutrivõti SW 10/13
1 pesakujuline kuuskantvõti SW 3
1 pesakujuline kuuskantvõti SW 4
Pakkimismooduse tõttu ei ole lauaplaadi ja pealepanda-
vate osade nurgad õieti seadistatud.

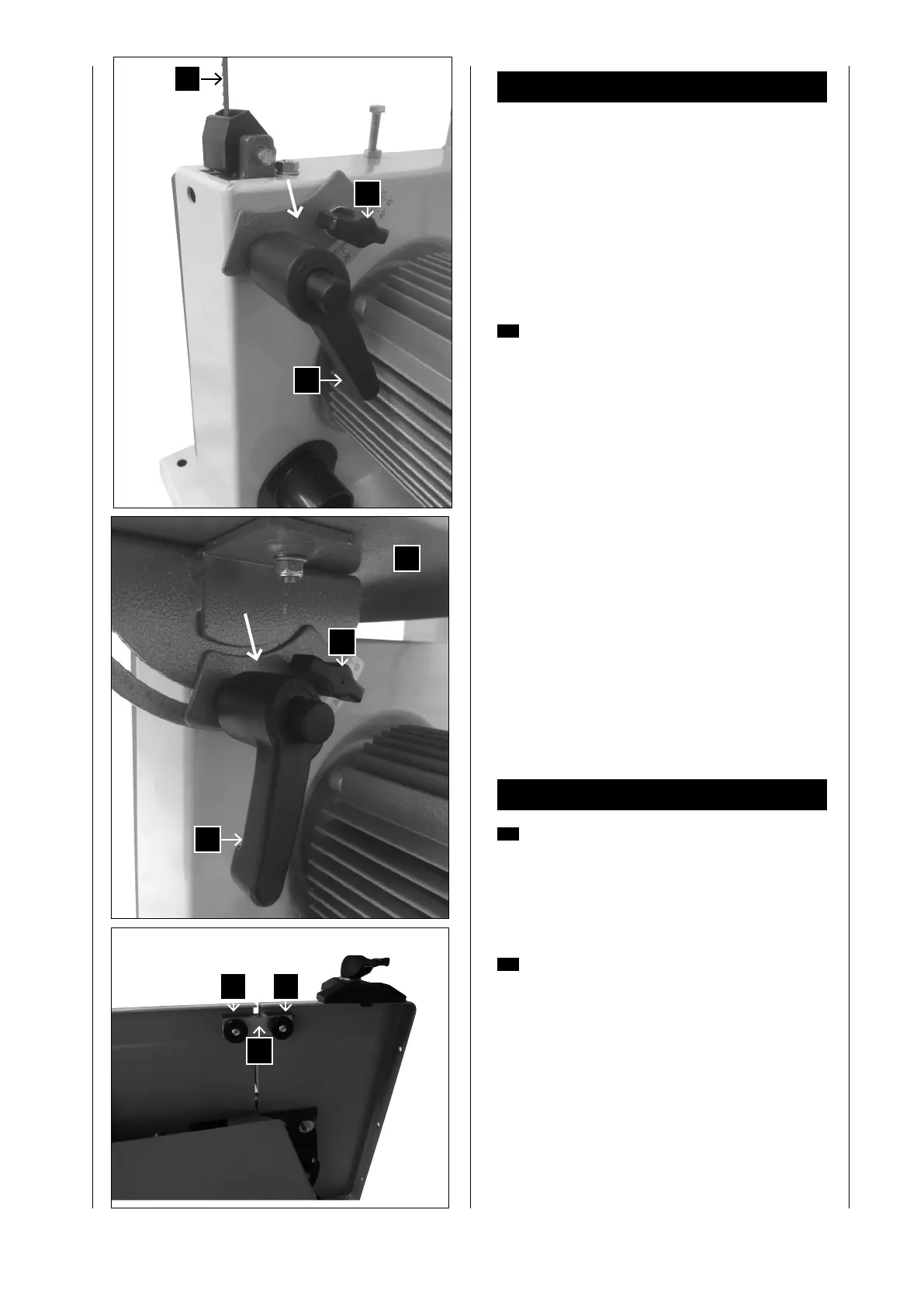

LAUAPLAADI MONTEERIMINE JOON 1, 2, 3
1 Eemaldage tiibmutter (E), pingutushoob (F), kaks
seibi ja plaat.
2 Eemaldage kaks rihvelkruvi (D) ja eemaldage tööpi-
irkonnast U-varrastused (C).
3 Juhtige töölaud (A) lintsae ketta (B) kohale ja kinni-
tage see plaadi, kahe seibi, tiibmutri (E) ning pingu-
tushoovaga (F) masina korpusel mõlema poldi külge.
4 Ühendage U vorm (C) 2 auku kruvitava kruviga
M6x16 ja sakkäärismutriga (D) saelaua esiküljele.
Joon 3
Fig. 1
E
F
B
Fig. 2
A
F
E
C
D D
Fig. 3
