170
Szállítás
A gép csak a keretnél vagy az alapnál fogva emelhető és
szállítható. Soha ne szállítsa a védőberendezéseknél,
a beállító fogantyúnál vagy a fűrészasztalnál emelve. A
szállításnál a védőberendezéseket a legalsó pozícióba
az asztalhoz közel, kell állítani.
Soha ne emelje az asztalnál fogva!
Szállításhoz a gépet hálóval fedje be.
GÉP LEÍRÁSA
A gép rendkívül sokoldalúan használható, köszönhetően
a kinomult dizájnnak, fa és műanyag megmunkálására
alkalmas a műhelyben.
A felső és az alsó szalag kerék egy rögzített
védőburkolattal és egy mozgatható vázkerettel burkolt.
Amikor a fedél kinyílik, a gép kikapcsol. Csak zárt ajtónál
lehet bekapcsolni. A fűrészszalag vágó része az asz-
tallap felett található, a fűrészszalag vezető egy burkolt
védőberendezéssel ellátott, a védőberendezés felső
szalagkereke a véletlen kinyílás ellen biztosítva van. A
fűrészszalag nem vágó része az asztallap alatt található,
ez védőburkolattal rögzített.
Az asztal szögben állítási lehetősége -17° és +45 ° so-
koldalú vágást enged meg, mint például:
• Hosszirányú vágás
• Keresztvágás
• Ferdevágás
• Lekerekített és szabálytalan alakok vágása
• Lécek és élek vágása
• Függőleges vágás négyszögletes fánál
Tartsa be a használati utasításban leírtakat.
Szerelés
A GÉP SZERELÉSE
1 villáskulcs SW 10/13
1 Imbuszkulcs SW 3
1 Imbuszkulcs SW 4
Csomagolástechnikai okokból az asztallap, a vágási
szélesség mérce nincs felszerelve.

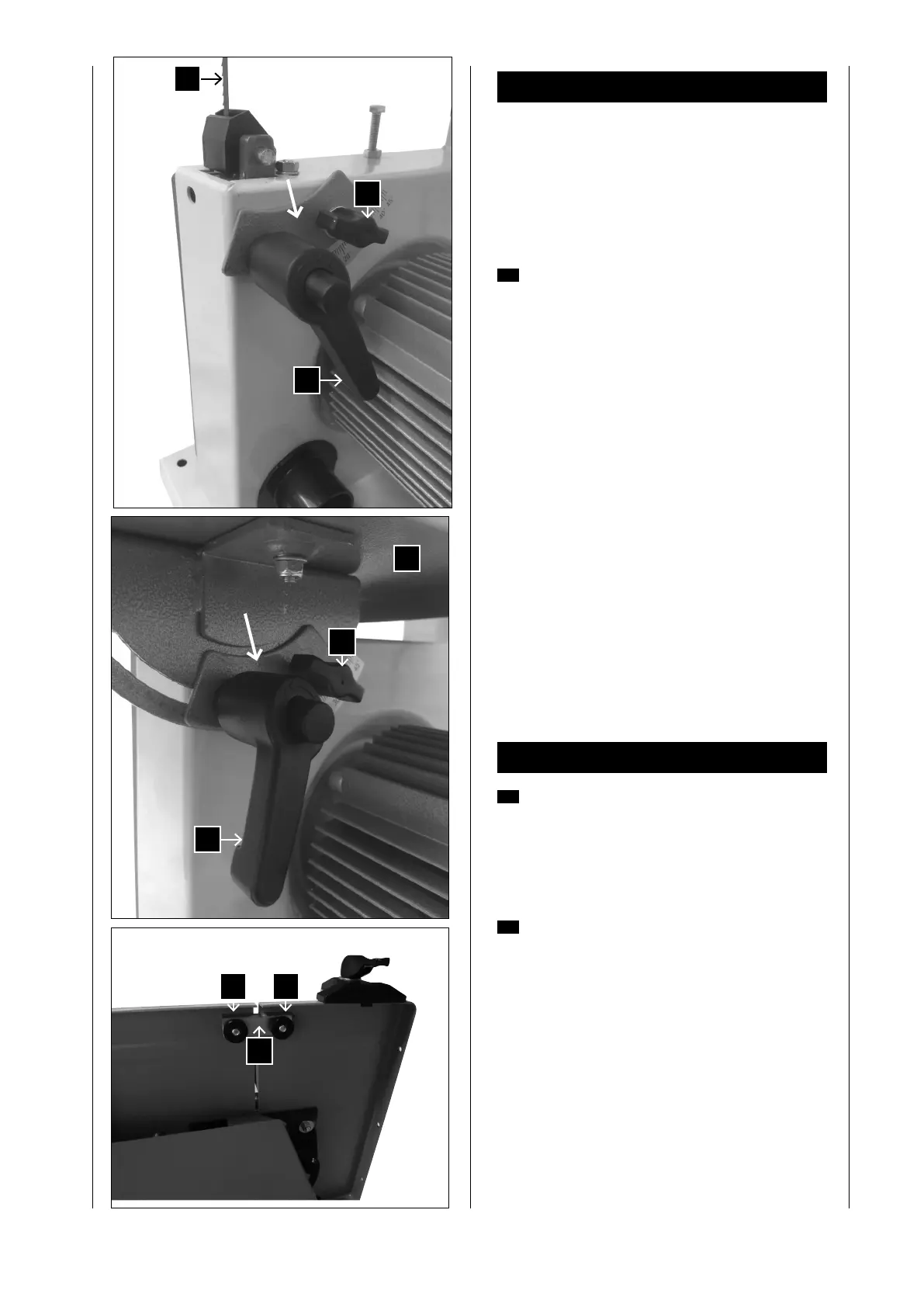

AZ ASZTALLAP SZERELÉSE ÁBRA 1,2,3
1 Távolítsa el az (E) szárnyas anyát, az (F) befogókart,
a két alátétet és a lemezt.
2 Távolítsa el a két (D) recézett csavart, és távolítsa
el a (C) U alakú merevítéseket a munkaasztalból.
3 Vezesse a (B) szalagfűrészlap fölé az (A) munkaas-
ztalt, és a lemezzel, a két alátéttel, az (E) szárnyas
anyával és az (F) befogókarral rögzítse a gépház
két csavarjánál.
4 Rögzítse a U merevítőt (C), 2 süllyesztett fejű csa-
varral M6x16, 2 recézett anyával (D) a fűrészasztal
elejéhez (ábra 3).
Fig. 1
E
F
B
Fig. 2
A
F
E
C
D D
Fig. 3
