172

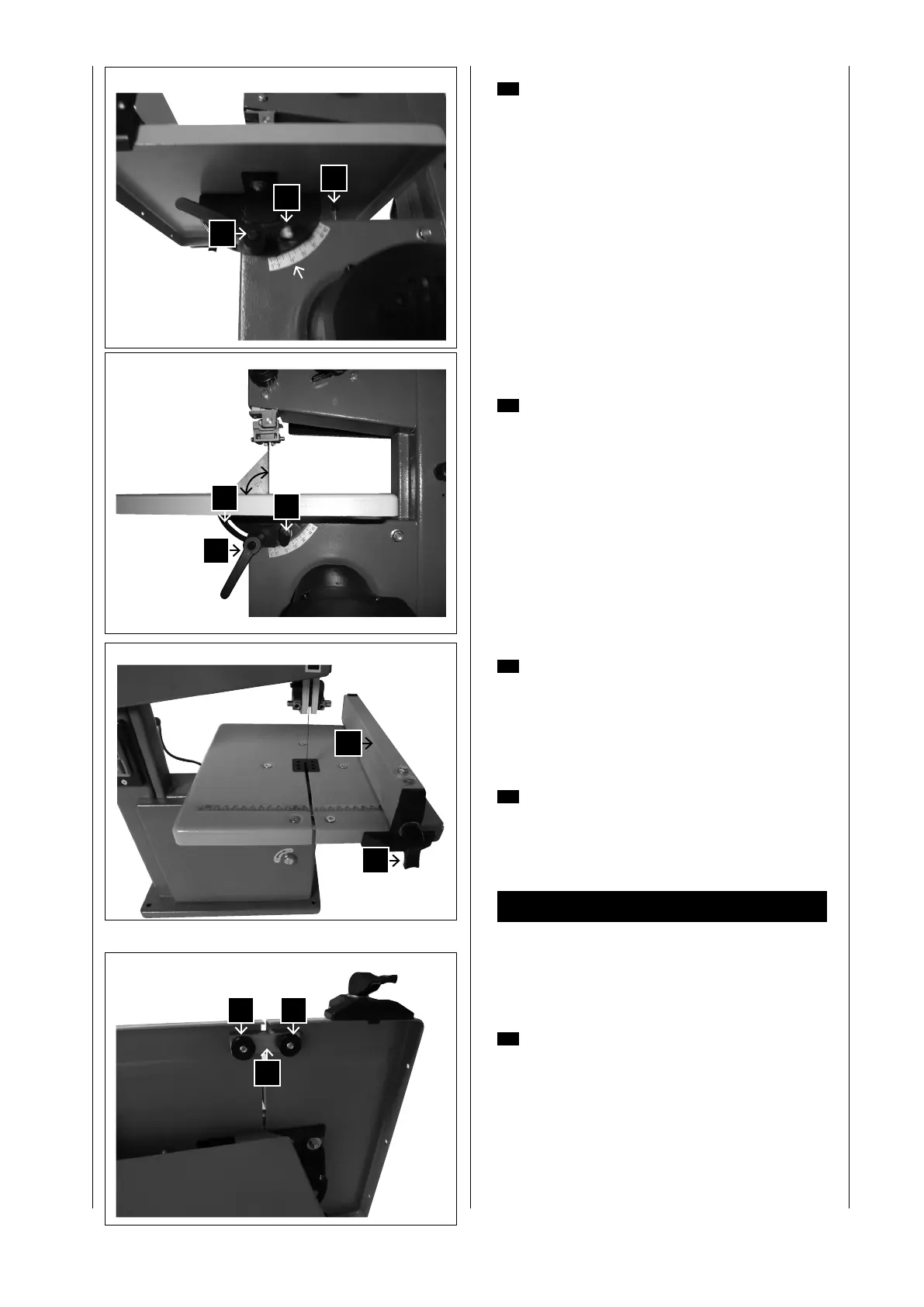

AZ ASZTALLAP BEÁLLÍTÁSA ÁBRA 4
1 Állítsa az asztallapot a nulla állásba és húzza meg a
szárnyascsavart (E) és a rögzítő emelőt (F).
2 Igazítsa az asztallapot párhuzamosan a fűrészlappal,
és húzza meg a 3 csavart. Figyeljen arra, hogy a
fűrészszalag a koptató betét közepében fusson.
AZ ASZTALLAP BEÁLLÍTÁSA
DERÉKSZÖGBE A FŰRÉSZSZALAGHOZ
ÁBRA 5
1 Helyezze a felső szalagvezetőt egészen felfelé, és
rögzítse.
2 Lazítsa meg a rögzítő emelőt (F) és a szárnyas cs-
avart (E) a szögszegmensnél (G).
3 Igazítsa az asztalt derékszögbe (9-5 °) a
fűrészszalaghoz (szöghosszabbító használata).
4 Állítsa be a beállító csavarral (H), és anyával zárja
le (ábra 4).
VÁGÁSI ÜTKÖZŐ BESZERELÉSE ÁBRA 6
A vágási ütközőt (5) a fűrészszalag mindkét oldalán le-
het használni.
A szorítást végezze el az asztal mindkét oldalán a
szorító karral (J).
A MUNKADARAB TOLÓ TARTÓJÁNAK
FELSZERELÉSE
Tekerje a munkadarab toló horogcsavarját a fűrészkeret
tetején a menetbe és zárja le anyával.
Ha a munkadarab tolót nem használja, akassza fel a ho-
rogcsavarra.
m Üzembe helyezés
Megjegyzés: Tartsa be a használati utasításban leírt
biztonsági utasításokat.
Amikor dolgozik a géppel, minden védőberendezést és
fedelet fel kell szerelni.
A FŰRÉSZSZALAG CSERÉJE
Veszély!
A helyhez kötött fűrész használatánál is fennáll a sérülés
veszélye. Ha ki szeretné cserélni a fűrészszalagot, visel-
jen védőkesztyűt.
Csak megfelelő fűrészszalagot használjon.
1 Lazítsa meg a 2 recézett csavart (D), és távolítsa el
az U merevítőt (C) a fűrészasztal alól (ábra 3).
2 Nyissa ki mindkét ház ajtót.
3 Lazítsa meg az állító gombot (9), amíg a szalag meg
nem lazul.
Fig. 4
F
E
H
Fig. 5
F
E
G
90°
5
J
Fig. 6
Fig. 3
C
D D
