A FELSŐ SZALAGVEZETŐ IGAZÍTÁSA
A felső szalagvezető áll:
• egy támasztó csapágyból (védi a fűrészszalagot a
hátoldalnál), és
• két vezető csapból (oldalirányú védelmet nyújt).
Csapágyakat és vezető csapokat minden szalagcsere
után ki kell igazítani.
Figyelem:
Rendszeresen ellenőrizze az összes csapágyat. Szük-
ség esetén cserélje ki mindkét csapágyat egy időben.
TÁMASZTÓCSAPÁGY BEÁLLÍTÁSA ÁBRA 9
Szükség esetén igazítsa ki a fűrészszalagot, és spannol-
ja meg.
1 Lazítsa meg a támasztócsapágy spannoló csavart
(50).
2 Állítsa be a támasztócsapágy helyzetét.(51) (A
csapágy és a fűrészszalag közötti távolság = 0,5
mm). Ha a fűrészszalagot kézzel fordítja el, ne érjen
a csapágyhoz.
3 Húzza meg a támasztócsapágy spannoló csavart
(50).
A VEZETŐCSAP BEÁLLÍTÁSA ÁBRA 10
1 Lazítsa meg a csavarokat (52).
2 Nyomja össze a vezetőcsapokat (53)(a fűrészszalag
ellen).
3 Forgassa el a fűrészszalagot kézzel többször az
óramutató járásával megegyező irányba, hogy a
vezető csapok a megfelelő pozícióba kerüljenek
– mindkét vezető csapnak enyhén kell érintenie a
fűrészszalagot.
4 Húzza vissza a csavarokat (52).
AZ ALSÓ SZALAGVEZETŐ IGAZÍTÁSA
Az alsó fűrészszalag vezető áll:
• egy támasztó csapágyból (védi a fűrészszalagot a
hátoldalnál), és
• két vezető csapból (oldalirányú védelmet nyújt).
Csapágyakat és vezető csapokat minden szalagcsere
után ki kell igazítani.
Figyelem:
Rendszeresen ellenőrizze az összes csapágyat. Szük-
ség esetén cserélje ki mindkét csapágyat egy időben.

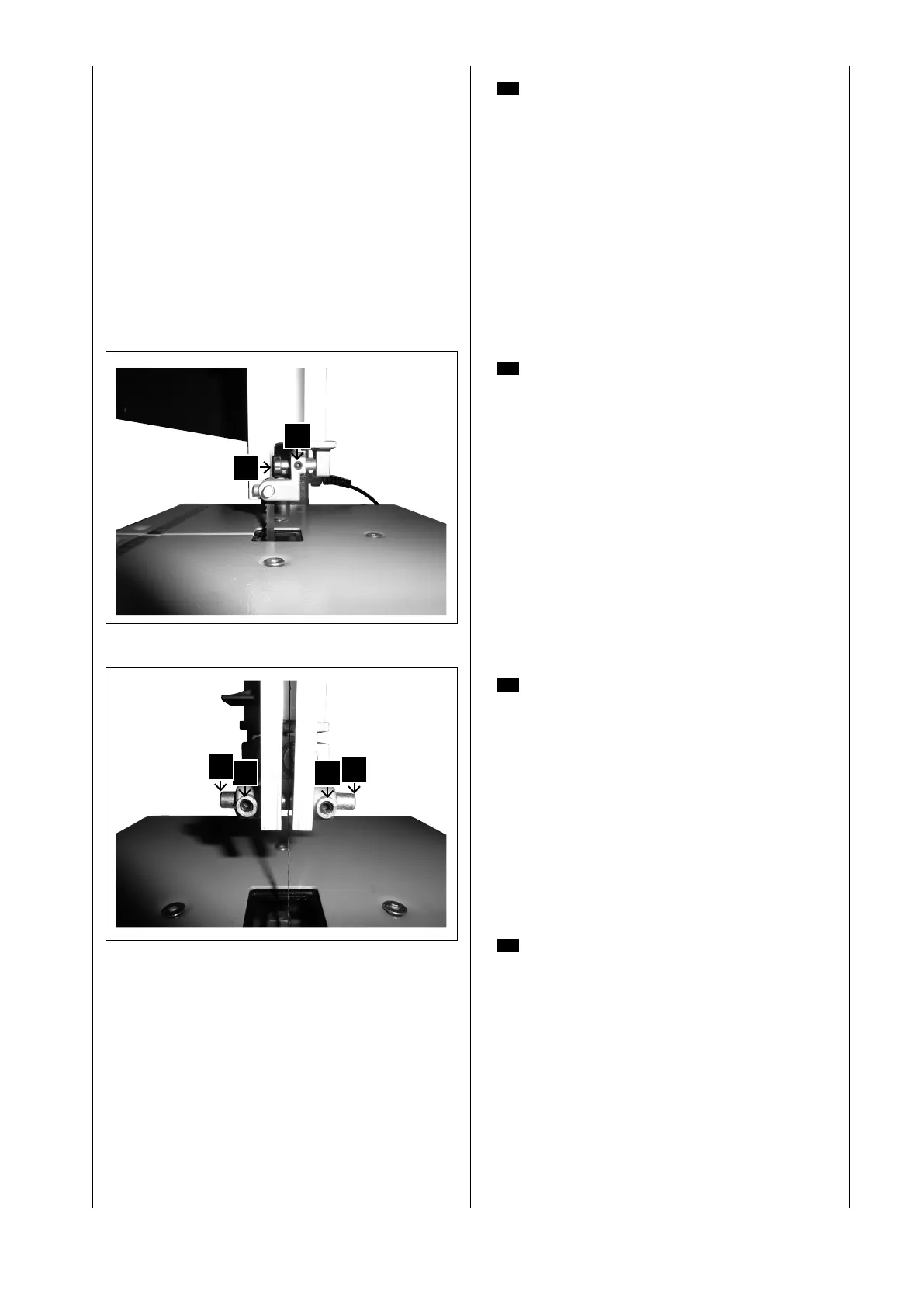

Fig. 9
51
50
Fig. 10
52
52
53
53
