26
3 Führen Sie den Arbeitstisch (A) über das Bandsä-
geblatt (B) und befestigen Sie ihn mit der Platte,
den zwei Scheiben, der Flügelmutter (E) und dem
Spannhebel (F) an den beiden Schrauben am Ma-
schinengehäuse.
4 Befestigen Sie die U-Versteifung (C) mit 2 Senk-
schrauben M6x16 und 2 Rändelmuttern (D) an der
Vorderseite des Sägetisches. Fig.3

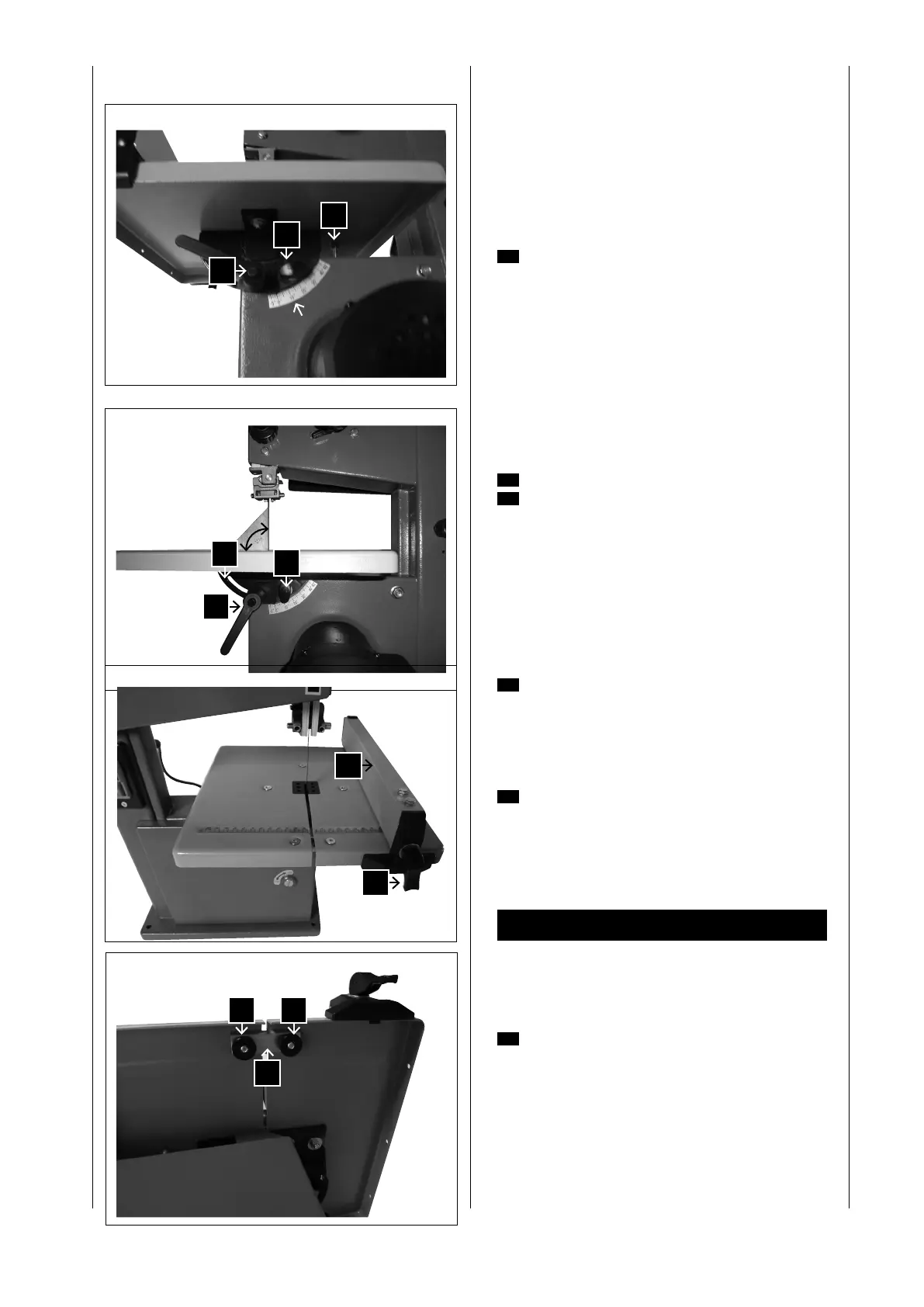

TISCHPLATTE EINSTELLEN FIG. 4
1 Stellen Sie die Tischplatte in die Nullstellung und
ziehen die Flügelschraube (E) und den Klemmhebel
(F) fest an.
2 Richten Sie die Tischplatte parallel zum Sägeblatt
aus und ziehen die 3 Schrauben fest an. Achten Sie
darauf, dass das Sägeblatt mittig in der Tischeinlage
läuft.
TISCHPLATTE EINSTELLEN
IM RECHTEN WINKEL ZUM SÄGEBLATT FIG.5
1 Stellen Sie die obere Bandführung ganz nach oben
und klemmen sie fest.
2 Lösen Sie Klemmhebel (F) und Flügelschraube (E)
am Schwenksegment (G).
3 Tisch im rechten Winkel (9-5°) zum Sägeblatt aus-
richten (Anschlagwinkel verwenden).
4 Mit der Stellschraube (H) justieren und mit der Mut-
ter kontern Fig. 4
EINSETZEN DES LÄNGSANSCHLAG FIG. 6
Der Längsanschlag (5) kann an beiden Seiten des Säge-
blattes verwendet werden.
Die Klemmung erfolgt beidseitig des Tisches mit dem
Spannhebel (J)
SCHIEBESTOCKHALTER MONTIEREN
Drehen Sie die Hakenschraube für den Schiebestock in
das Gewinde oben am Sägerahmen und kontern diese mit
der Mutter.
Wenn der Schiebestock nicht gebraucht wird, hängen Sie
ihn an die Hakenschraube.
m Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise.
Beim Arbeiten an der Maschine müssen sämtliche
Schutzeinrichtungen und Abdeckungen montiert sein.
SÄGEBANDWECHSEL
Gefahr!
Verletzungsrisiko auch bei stillstehendem Sägeband. Tra-
gen Sie zum Sägebandwechsel Handschuhe.
Verwenden Sie nur geeignete Sägebänder
1 Lösen Sie die 2 Rändelschrauben (D) und entfer-
nen Sie die U-Versteifung (C) unter dem Sägetisch
(Fig.3 )
2 Öffnen Sie beide Gehäusetüren.
3 Lösen Sie den Stellknopf (9), bis das Bandsägeblatt
gelöst ist.
Fig. 4
F
E
H
Fig. 5
F
E
G
90°
Fig. 3
C
D D
5
J
Fig. 6
