FLUCHTEN DER OBEREN BANDFÜHRUNG
Die obere Bandführung besteht aus:
• einem Drucklager (stützt das Sägeband von der Rück-
seite) und
• zwei Führungsstiften (geben seitliche Abstützung).
Lager und Führungsstifte müssen nach jedem Band- oder
Spurwechsel neu justiert werden.
Achtung:
Überprüfen Sie alle Lager regelmäßig auf Verschleiß. Tau-
schen Sie bei Bedarf beide Führungslager gleichzeitig
aus.
DRUCKLAGEREINSTELLUNG FIG. 9
Wenn nötig, richten Sie das Sägeband aus und spannen
Sie es.
1 Lösen Sie die Drucklagerspannschraube (50).
2 Stellen Sie die Drucklagerposition ein.(51) (Abstand
zwischen Lager und Sägeband = 0,5 mm). Wenn das
Sägeblatt mit der Hand gedreht wird, darf es das
Lager nicht berühren.
3 Ziehen Sie die Drucklagerspannschraube (50)an.
FÜHRUNGSSTIFTEINSTELLUNG FIG.10
1 Lösen Sie die Schrauben (52).
2 Drücken Sie die Führungsstifte (53) zusammen (ge-
gen das Sägeband).
3 Drehen Sie das Sägeband mit der Hand mehrere Male
im Uhrzeigersinn, um die Führungsstifte in die kor-
rekte Position zu bringen – beide Stifte sollten das
Sägeband leicht berühren.
4 Ziehen Sie die Schrauben (52) wieder an.
FLUCHTEN DER UNTEREN SÄGEBANDFÜHRUNG
Die untere Sägebandführung besteht aus:
• einem Drucklager (stützt das Sägeblatt von der Rück-
seite) und
• zwei Führungsstiften (geben seitliche Abstützung).
Lager und Führungsstifte müssen nach jedem Band -
oder Spurwechsel neu justiert werden.
Achtung:
Überprüfen Sie alle Lager regelmäßig auf Verschleiß. Tau-
schen Sie bei Bedarf beide Führungslager gleichzeitig
aus.

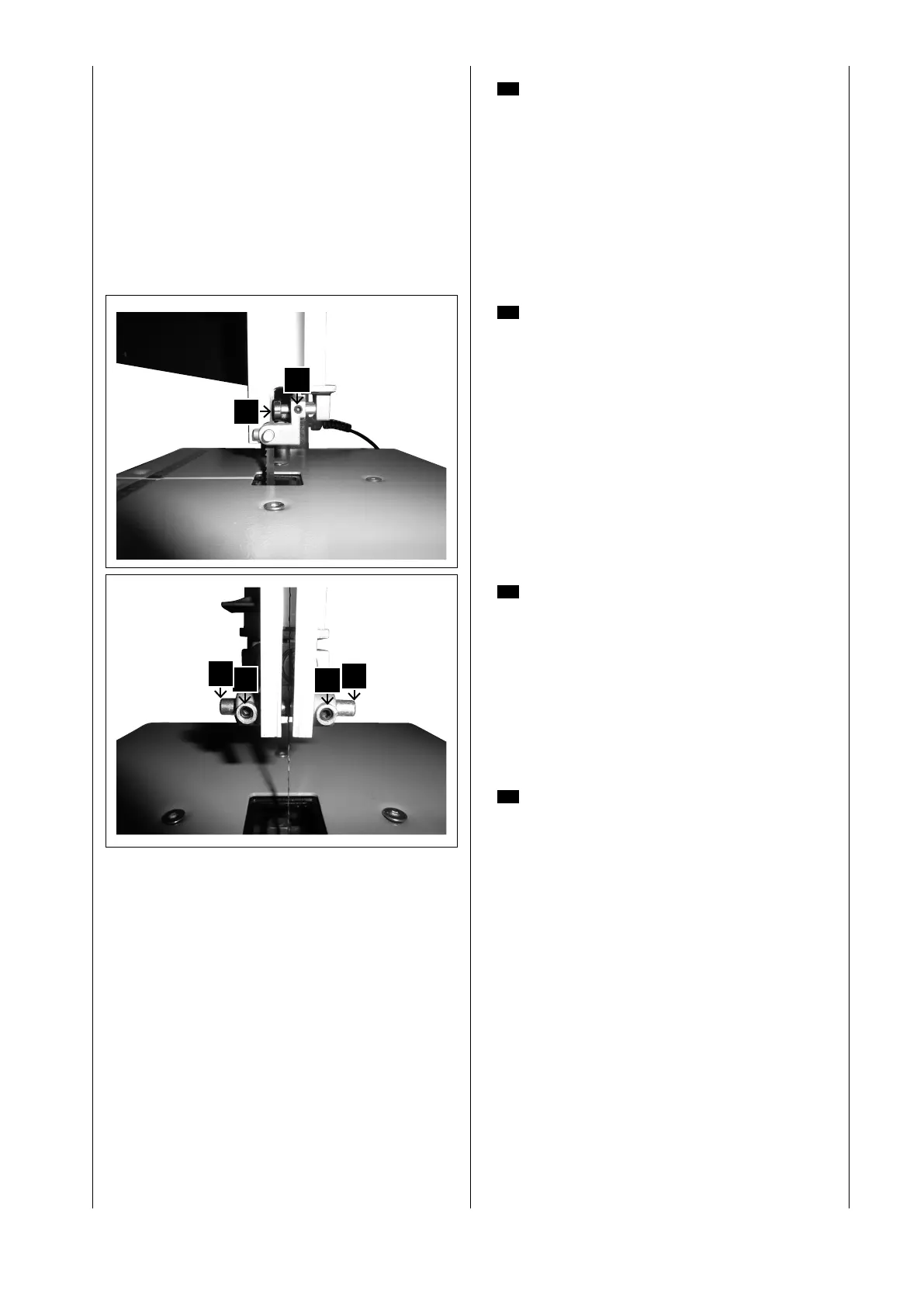

Fig. 9
51
50
Fig. 10
52
52
53
53
