• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voorhan-
den).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op trans-
portschade.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
Bedieningselementen en onderdelen

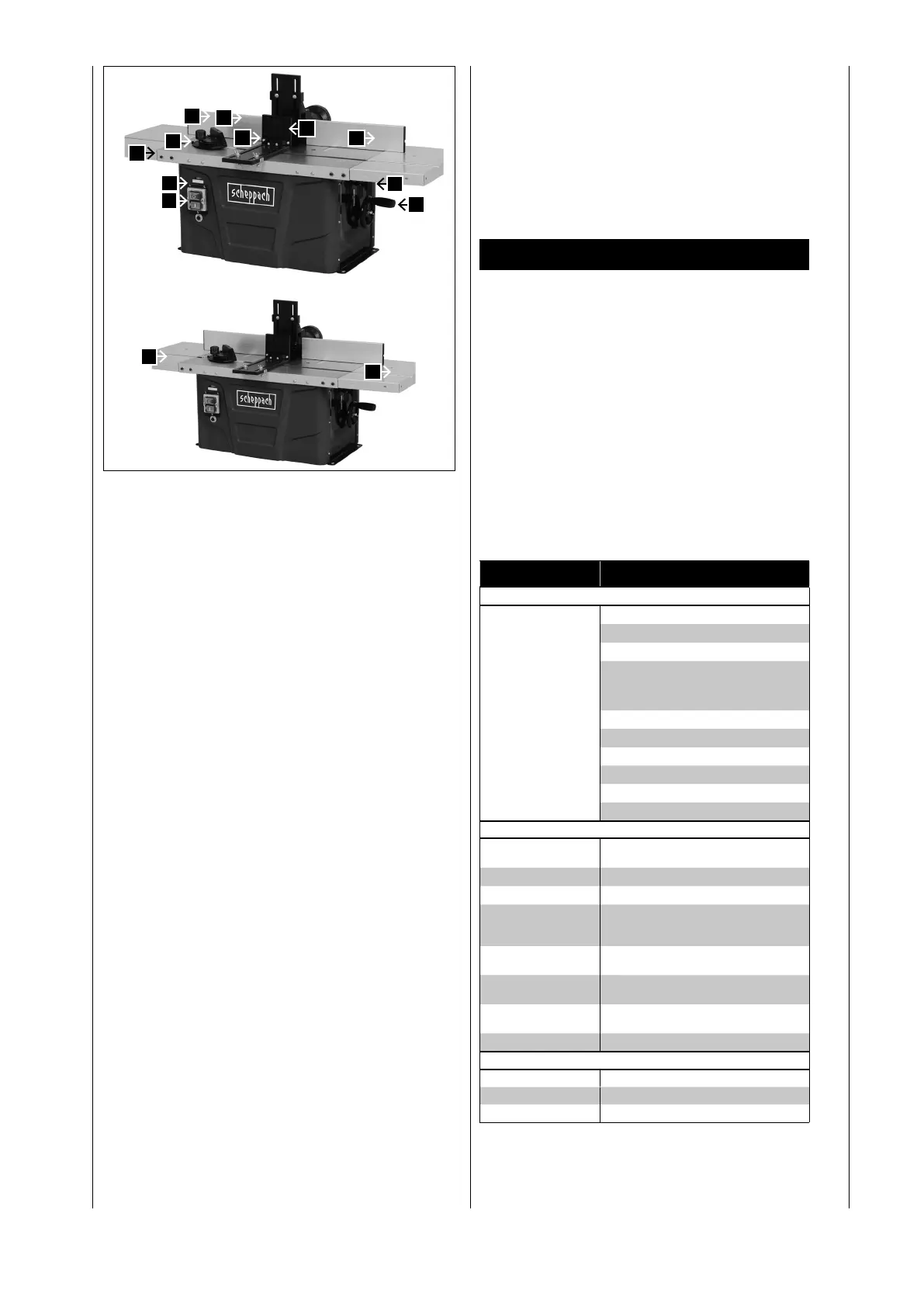

Afb. 1-2
1 Tafelblad
2 Mededeling betreffende frezen
3
3a Aanslaglijst rechts
3b Aanslaglijst links
4 Bovenste drukbalk
5 Laterale drukbalk
6 Hoogteafstelling
7 Klemschroef
8 Spanmal kortzaag
9 Snelheidsaanpassing
10 Stroomonderbreker
11 Tafeluitbreiding rechts
12 Tafeluitbreiding links
hf 50
Leveringsomvang
Verticale freesbank hf 50
2 Tafels met uitbreidingen
Zwengel met dopmoer M6
Gereedschapsbeveiliging met
cilinderstift D
6 mm x 35 mm
Spanmal kortzaag compleet
Inbussleutel 4 mm
Inbussleutel 5 mm
Sleutel SW 19
Sleutel SW 24
Bedieningsinstructies
Technische gegevens
Afmetingen L/B/D
mm
610/360/311
Tafelafmetingen mm
610/630
Tafelhoogte mm
365
Afmetingen
tafelbreedte
uitbreiding B D mm
210/360
Verticale afstelling
mm
0–40
Inzetstukken
tafelbegrenzer mm
32/47/55
Aantal
omwentelingen min
-1
11500 – 24000
Gewicht kg
23,5
Station
Motor V/Hz
230 - 240~ / 50
Acceptatievermogen
1500 W
Stekker
Schuko
Technische specicaties kunnen worden gewijzigd!
Karakteristieke geluidswaarden conform EN 61029:
Geluidsdruk L
pA
= 93,0 dB(A) - K: 3 dB(A)
Geluidsvermogen L
WA
= 106,0 dB(A) - K: 3 dB(A)
Fig. 1
Fig. 2
1
2
3a
3b
4
5
6
7
8
9
10
11
12
