62
• Pak si seřaďte dva otvory ve připevňovací úhelník s
otvory na stroji.(Obr. 13)
• Vložte dva šrouby a jejich podložky do otvorů, potom
pevně dotáhněte pomocí čtyřcestného klíče
• Potom nainstalujte hrazení tak, aby mohlo klouzat a
mohlo být nastavené dle tloušťky obrobku.
• Po nastavení, jej upevněte pomocí dvou šroubů.
(Obr.14)
Nastavení pracovní hloubky
Pro zvetšení nebo zmenšení výšky vřetena (to slouží k
nastavení výšky řezných nožů) otočte páčkou (obr. 2, 6)
abyste snížili nebo zvýšili hloubku dle Vašich požadavků.
Pro Vaši bezpečnost Vám doporučujeme, abyste
využívali co nejmenší přesah přes okraj stolu.
Připevňovací díly pro rozšíření stolu:
8 inbusových šroubů M5 x 20
6 inbusových šroubů M5 x 12
8 podložek 5mm malých
6 podložek 5mm velkých
8 křídlových matic M5
14 pojistných kroužků 5mm
Nastavení rozšíření stolu Obr. 2, 2.1, 11
Rozšíření stolu zvětší pracovní plochu stolku, což Vám
dovolí opracovávat větší obrobky a provádění spe-
ciálních tvarovacích akcí.
Připevněte prodlužovací stůl 4 inbusovými šrouby
M5x20, 4 podložkami, 4 pojistnými kroužky a 4
šestihrannými maticemi M5 bočně a vždy 3 inbusový-
mi šrouby M5x12, 3 podložkami a 3 pojistnými kroužky
čelně ke stolu.
Zarovnejte stůl do roviny a všechny šrouby pevně
utáhněte.
Připojení lapače prachu na frézku
Frézka poskytuje přípojný bod pro lapač prachu nebo sys-
tém pro odstranění pilin a prachu (není dodáváno).
Nasaďte sací hadici lapače prachu na připojovací bod v
zadní části frézovacího hrazení. Pro hadice s průměrem
100mm je v balení přiložena přípojka.
Uvedení do provozu
Upozornění: spodní frézka má nosnou hřídel
umístěnou vertikálně na horizontální desku. Na tuto
hřídel se připojují frézovací nástroje, disky, a tvarovací
frézky.Stolové fréza je určena pro zhotovení různých
zahloubení, rýh, prolů, ubírání materiálu, pro rovné ne-
bo šikmé plochy atp.

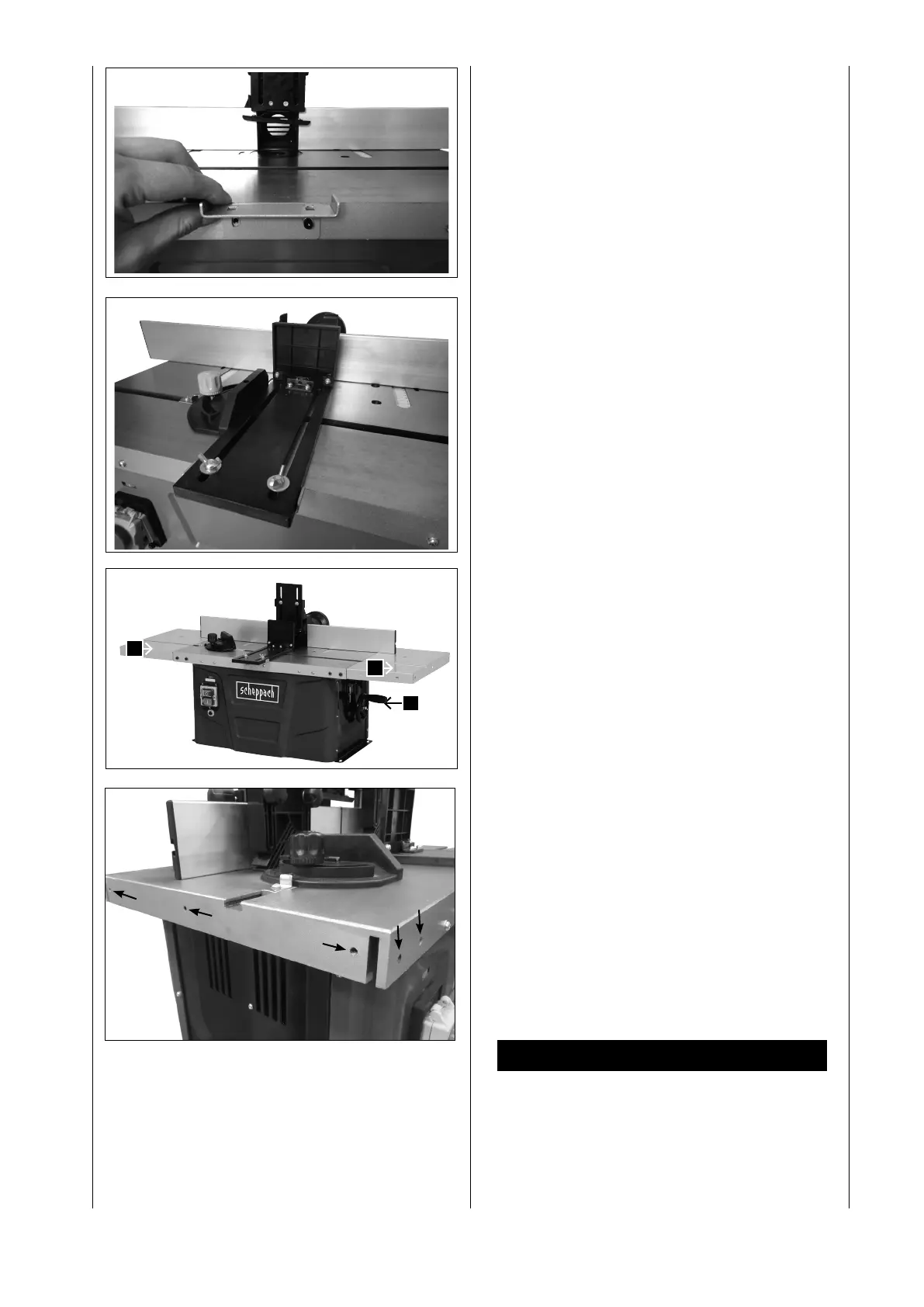

Fig. 13
Fig. 14
6
Fig. 2
11
12
Fig. 2.1
