BENDRIEJI NURODYMAI
• Išpakavę visas dalis, patikrinkite, ar nėra galimų trans-
portavimo pažeidimų. Reklamacijų atveju nedelsda-
mi informuokite tiekėją. Vėliau reklamacijos nebus
pripažintos.
• Patikrinkite siuntos komplektaciją.
• Prieš naudodami, pagal naudojimo instrukciją
susipažinkite su įrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių dalių
įsigysite iš savo „scheppach“ prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei
įrenginio tipą ir pagaminimo metus.

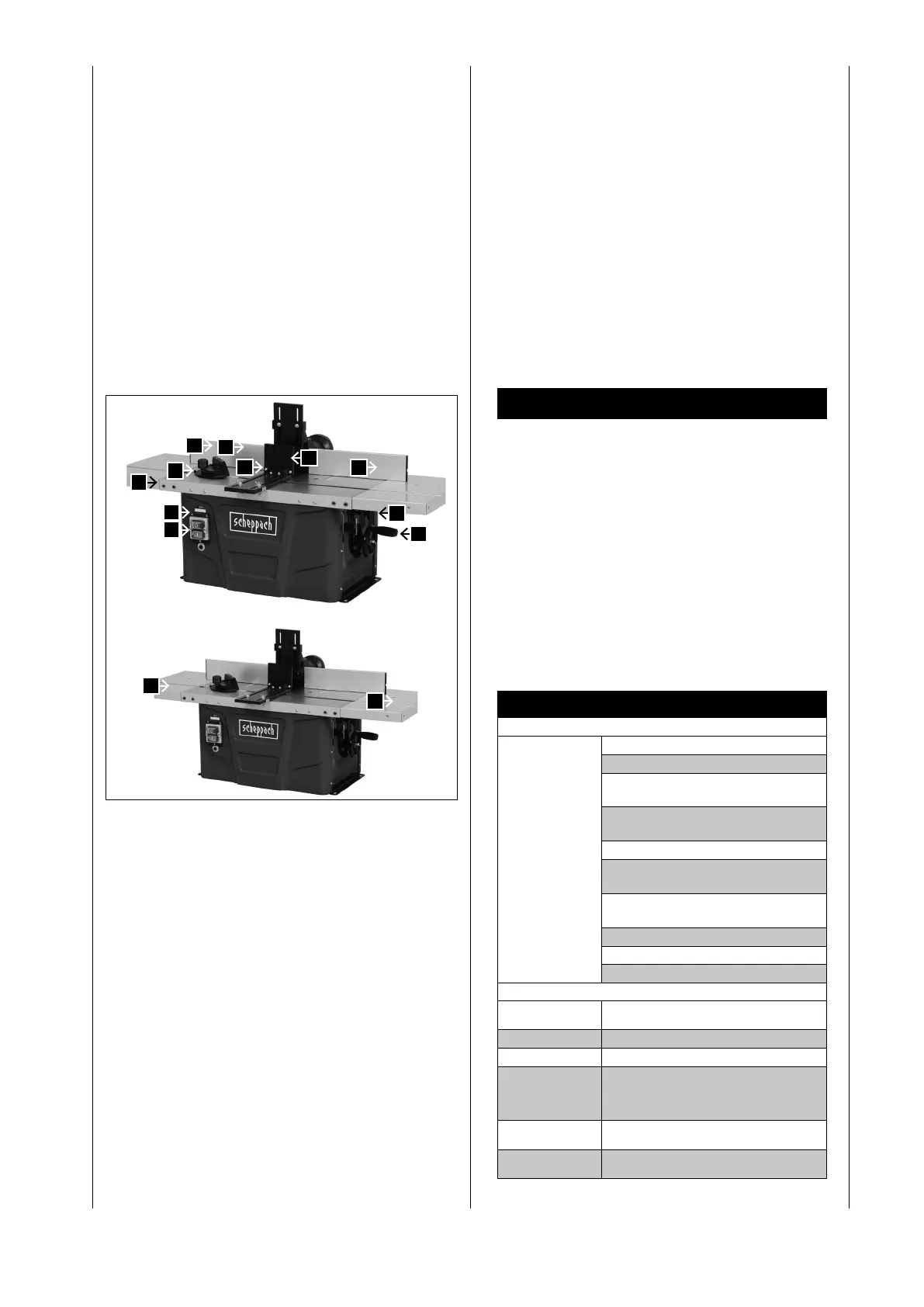

Kontrolė ir dalys, pav. 1-2
1 Stalo plokštė
2 Frezavimo atrama
3
3a Dešinioji atraminė juostelė
3b Kairioji atraminė juostelė
4 Viršutinė prispaudžiamoji juostelė
5 Šoninė prispaudžiamoji juostelė
6 Aukščio reguliatorius
7 Tvirtinimo varžtas
8 Skersinio pjovimo šablonas
9 Sūkių skaičiaus nustatymas
10 ĮJ./IŠJ. jungiklis
11 Dešinysis stalo platinamasis elementas
12 Kairysis stalo platinamasis elementas
hf 50
Komplektacija
Stalinės frezavimo staklės hf 50
2 stalo platinamieji elementai
Reguliavimo rankenėlė su gaubteline
veržle M6
Įrankio apsauga su cilindriniu kaiščiu
D 6mm x 35 mm
Skersinio pjovimo šablonas, kompl.
Raktas su vidiniu šešiabriauniu 4
mm
Raktas su vidiniu šešiabriauniu 5
mm
Raktas SW 19
Raktas SW 24
Naudojimo instrukcija
Techniniai duomenys
Matmenys, ilgis /
plotis / gylis mm
610/360/311
Stalo dydis, mm
610/630
Stalo aukštis, mm
365
Stalo platinamojo
elemento
matmenys, plotis /
gylis mm
210/360
Aukščio
reguliavimas, mm
0–40
Įstatomi stalo
žiedai, mm
32/47/55
Fig. 1
Fig. 2
1
2
3a
3b
4
5
6
7
8
9
10
11
12
