Stap 2: de aanslaglijsten C monteren
Steek twee slotschroeven in de bevestigingsgaten,
schroef deze lichtjes dicht met een volgring en een
kunststof kopmoer. Schuif daarna de aanslaglijst met de
groef op de koppen van de slotschroeven. Draai vervol-
gens de beide kunststof kopmoeren vast.
Voer dezelfde montage uit op de andere kant van de
aanslag. Let erop dat u de aanslaglijsten (C) in de juiste
richting monteert. Controleer of de aanslaglijsten (C) en
de basis- en montagehouder (A. 1 + A. 2) dezelfde hoog-
te hebben.
Pas het drukonderdeel afb. 6.1 of de transparante ge-
reedschapsafdekking afb. 6.2 aan de geleider aan op
basis van het type werk. Deze twee elementen kunnen
niet simultaan worden aangepast.
Stap 3: Drukonderdeel D aanpassen, afb. 6.1
Monteer de druklijst (D) met 2 slotschroeven, 2 sluitrin-
gen en 2 kunststof kopmoeren aan de aanslag.
Stap 4: De transparante gereedschapsafscherming
monteren, afb. 6.2
Hiervoor moet de drukbalk afb. 6 worden verwijderd.
De transparante gereedschapsafscherming beschermt u
tegen mogelijk contact met de snijmessen.
Plaats de transparante afscherming op de vormgeleider
en maak deze vast met een pin in de voorziene opening.
Test of de afscherming kan worden samengevouwen en
stevig is bevestigd.
Uw vormgeleider is nu klaar voor gebruik.
Fig. 7.1 + 7.2
Onderdelen voor drukapparaat
F Drukplaten 2x
G Vierkant-aanschroefplaten 2x
H Vierkantbouten 2x
I Klembeugels voor vierkantbouten 2x
Bevestigingsonderdelen voor drukapparaat
2 Inbusschroeven M 6 x 12 (voor vierkant onderaan)
2 Kunststof kopschroeven M6 x 20
4 Slotschroeven M6 x 35
4 Kunststof kopmoeren M6
4 Schijven 6 mm

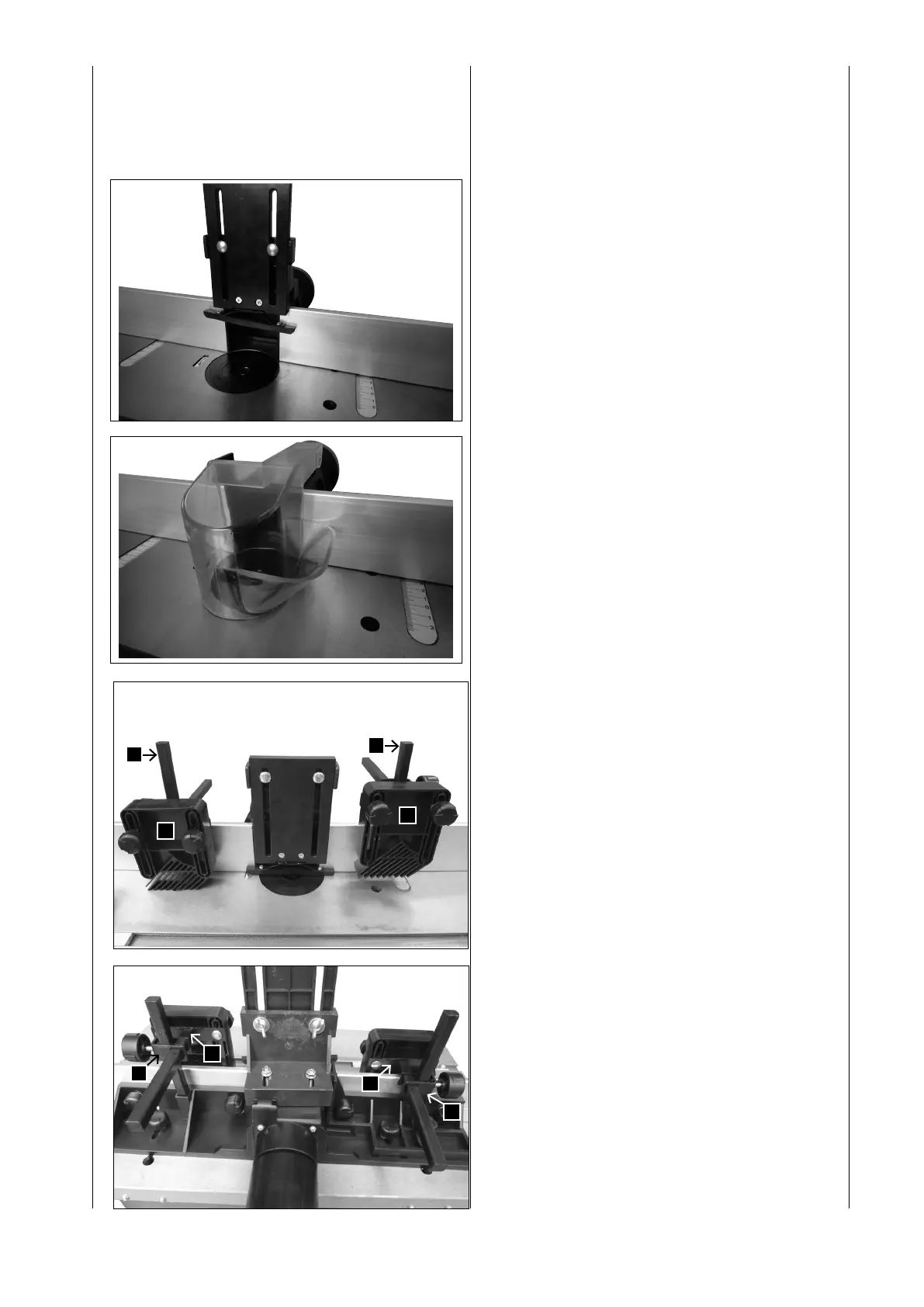

Fig. 6.1
Fig. 6.2
Fig. 7.1
H
H
F
F
Fig. 7.2
I
I
G
G
