Scheppach HF50

128
Montage van het drukapparaat:
Steek de 2 vierkantbouten (H) in de 2 voorziene vierkan-
te buizen, en maak ze met de 2 inbusschroeven vast.
Bevestig de 2 klembeugels (I) met behulp van de 2
kunststof schroeven aan de 2 vierkantbouten (H).
Schuif vervolgens de 2 vierkant-aanschroefplaten (G)
door de 2 openingen van de 2 klembeugels (I).
Schroef ten slotte met de 4 slotschroeven de 4 schijven
en de 4 kunststof moeren de drukplaten (F) vast aan de
vierkant-aanschroefplaten (G).

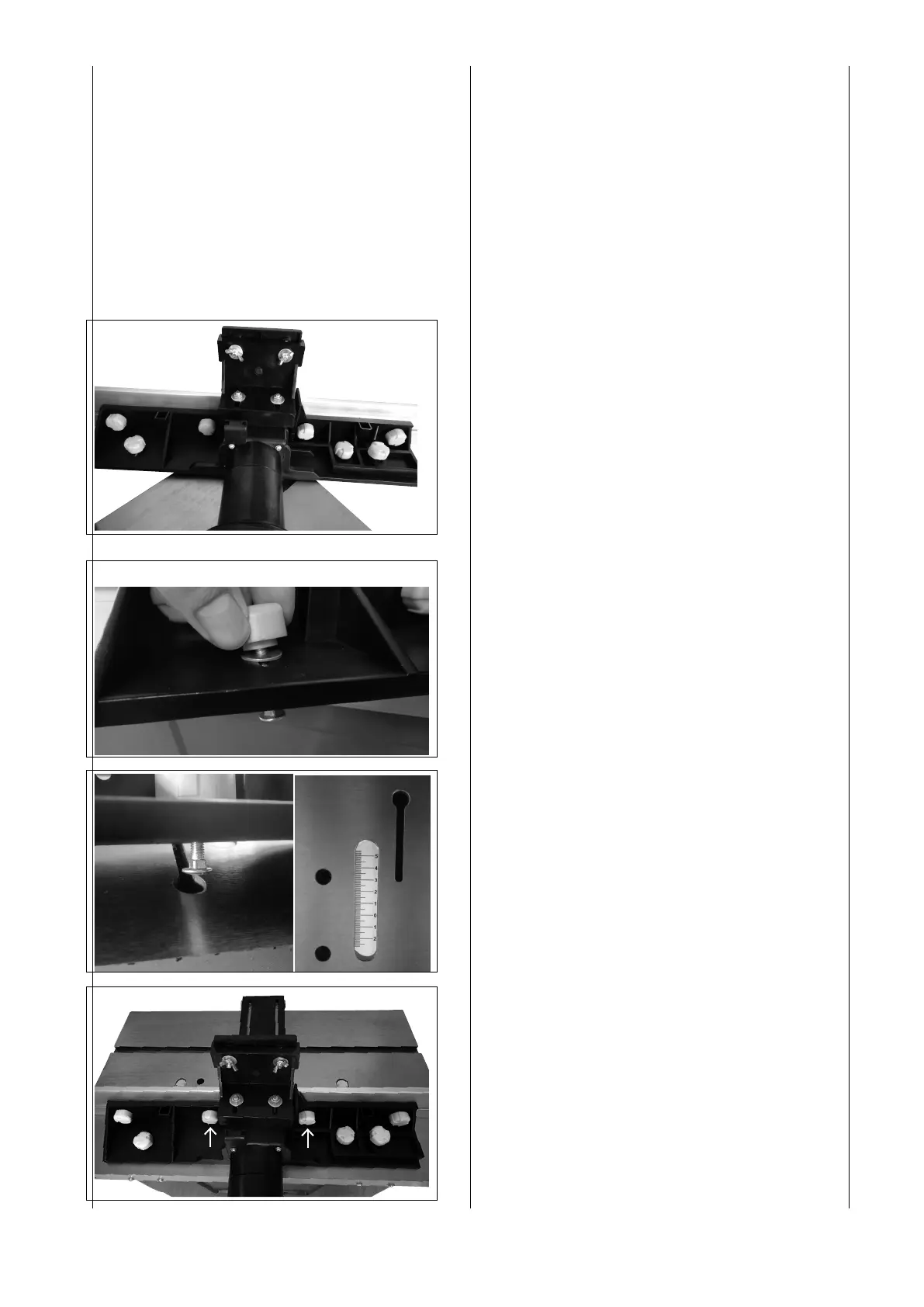

De vormgeleider monteren op de werktafel, afb. 8–11
De installatie van de vormaanslagkraag gebeurt als
volgt:
Monteer de 2 kunststof kopschroeven met de sluitringen
in de groeven van de vormgeleider (afb. 9).
Stop de bovenkant van de kunststof kopschroeven door
de opening in de tafelgroeven. (Fig. 10).
Lijn de vormgeleider in de gewenste positie uit, en draai
de kunststof kopmoeren aan (afb. 11).
Fig. 8
Fig. 9
Fig. 10
Fig. 11
