Scheppach HF50

162

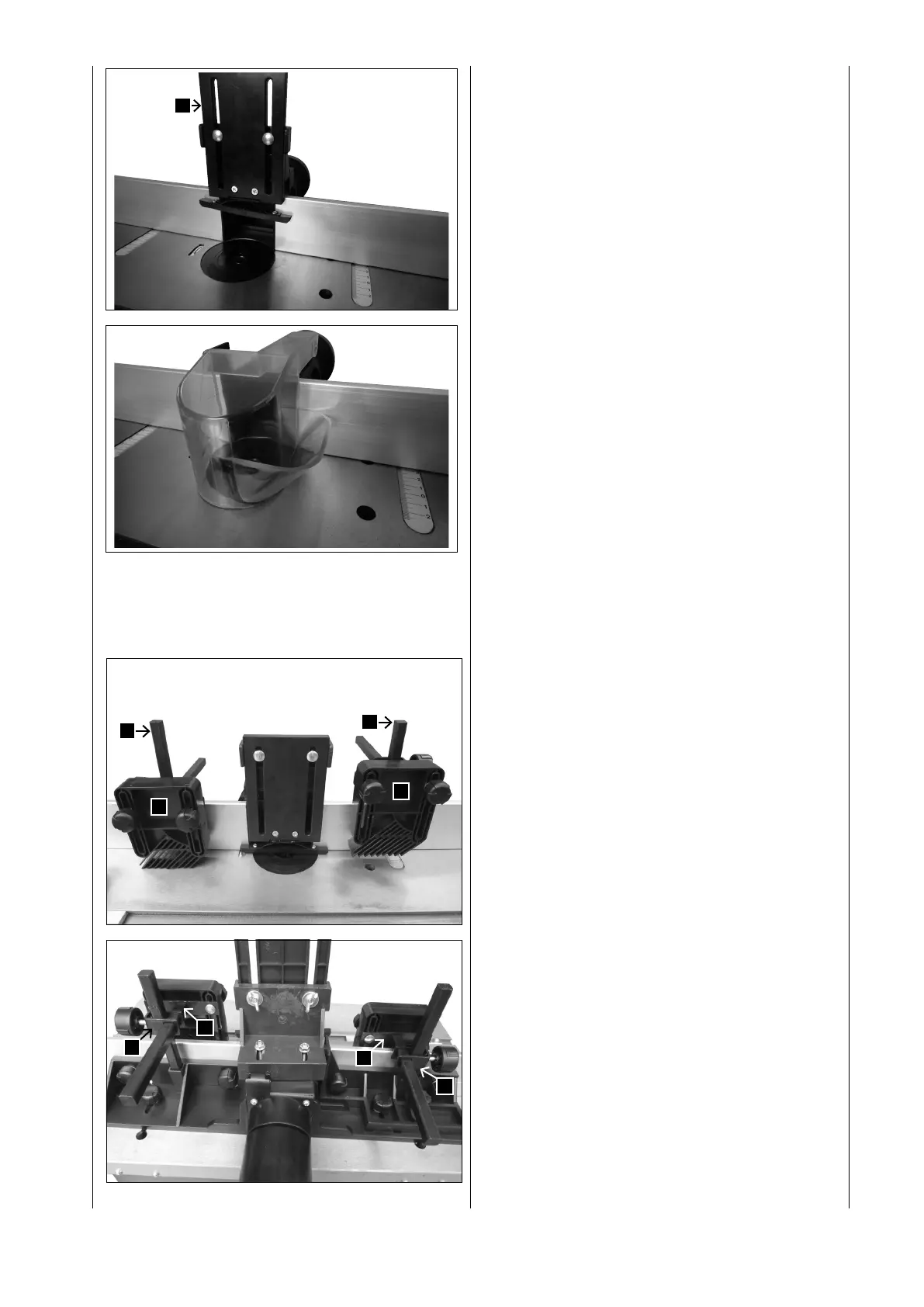

3 veiksmas. Prispaudžiamosios juostelės montavi-
mas D, 6.1 pav.
Pritvirtinkite prispaudžiamąją juostelę (D) prie atramos
2 tvirtinimo varžtais, 2 poveržlėmis ir 2 plastikinėmis
veržlėmis.
4 veiksmas. Permatomos įrankio apsaugos montavi-
mas, 6.2 pav.
Tam pašalinkite prispaudžiamąją juostelę (D), 6 pav.
Permatoma įrankio apsauga Jus apsaugo nuo galimo
sąlyčio su frezavimo peiliais.
Uždėkite permatomą apsaugą ant frezavimo atramos ir
užksuokite ją kaiščiu tam skirtoje skylėje.
Patikrinkite, ar apsaugos negalima nuleisti ir jį saugiai
pritvirtinta.
Dabar Jūsų frezavimo atrama yra sumontuota.
7.1 + 7.2 pav.
Prispaudžiamojo įtaiso dalys
F Prispaudikliai 2x
G Keturbriaunės įsukamos plokštės 2x
H Keturbriauniai kaiščiai 2x
I Keturbriaunių kaiščių tvirtinimo apkabos 2x
Prispaudžiamojo įtaiso tvirtinimo dalys
2 varžtai su vidiniais šešiabriauniais M 6 x 12 (keturbri-
auniui apačioje)
2 varžtai su plastikinėmis galvutėmis M6 x 20
4 tvirtinimo varžtai M6 x 35
4 plastikinės veržlės M6
4 poveržlės 6 mm
Prispaudžiamojo įtaiso montavimas:
Įkiškite 2 keturbriaunius kaiščius (H) į 2 tam skirtus ketur-
briaunius vamzdžius ir užksuokite 2 varžtais su vidiniais
šešiabriauniais.
Pritvirtinkite 2 tvirtinimo apkabas (I) prie 2 keturbriaunių
kaiščių (H), naudodami 2 varžtus su plastikinėmis
galvutėmis.
Po to stumkite 2 keturbriaunes įsukamas plokštes (G)
pro 2 tvirtinimo apkabų (I) 2 angas.
Tada 4 tvirtinimo varžtais, 4 poveržlėmis ir 4 plastikinėmis
veržlėmis prisukite prispaudiklį (F) prie keturbriaunių
įsukamų plokščių (G).
D
Fig. 6.1
Fig. 6.2
Fig. 7.2
I
I
G
G
Fig. 7.1
H
H
F
F
