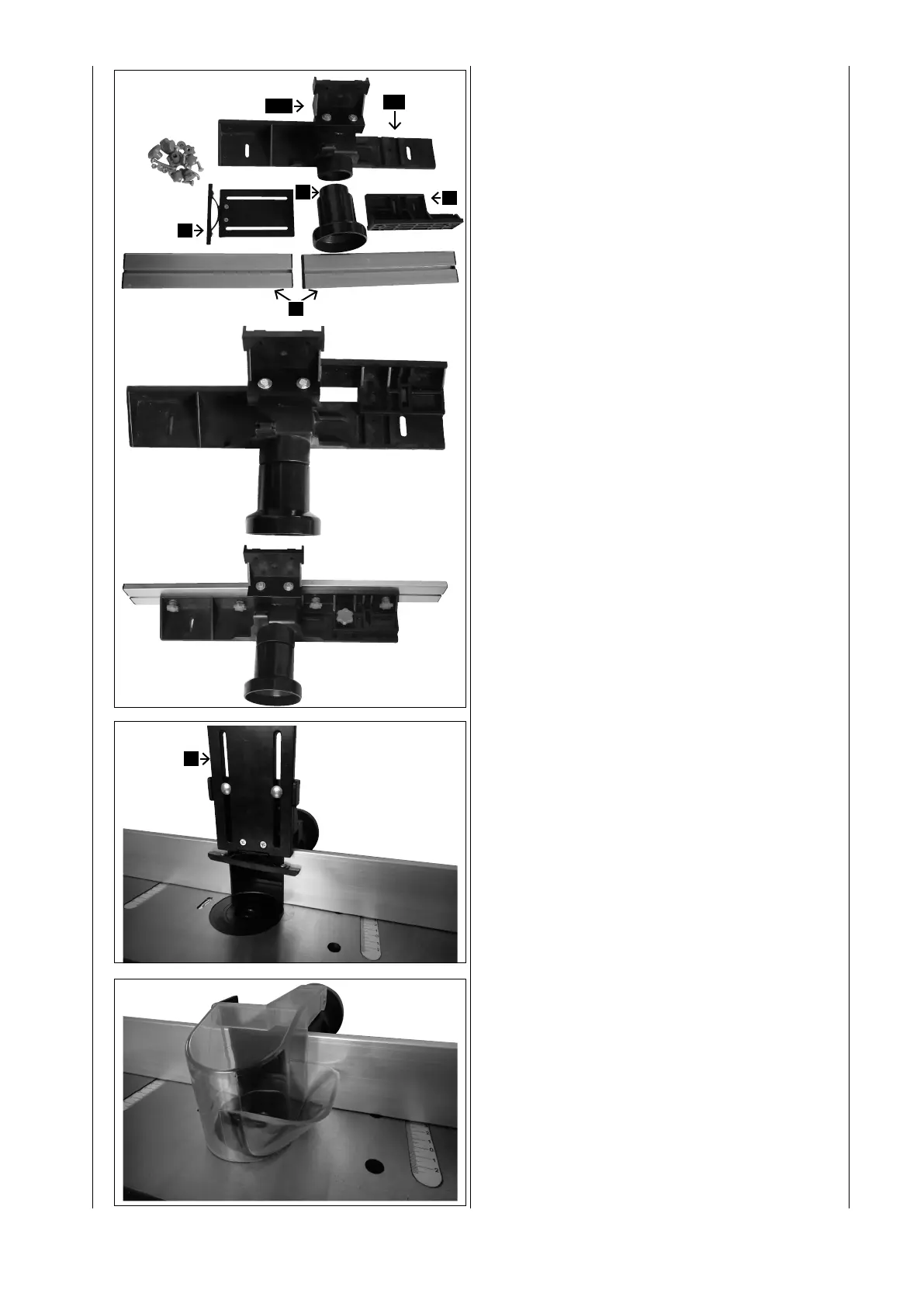

Montage des Fräsanschlags, Fig. 3–5
Zusammensetzen des Fräsanschlags
Der Fräsanschlag bendet sich zerlegt in der Verpa-
ckung. Vor Beginn der Arbeit muss er unbedingt zusam-
mengesetzt und auf dem Arbeitstisch montiert werden.
Schritt 1: Zusammensetzen der Teile A und B:
Schieben Sie den Aufsteckhalter (B) auf den Grunhalter
(A. 1) in die vorgesehene Nut (siehe Fig. 4). Nun stecken
Sie eine Schlossschraube M6 x 25 durch die Bohrung
und schrauben eine Kunststoffkopfmutter mit Scheibe
darauf.
Schritt 2: Montieren der Anschlagleisten C
Führen Sie zwei Schlossschrauben in die Befesti-
gungslöcher ein, verschrauben diese leicht mit einer
Beilagscheibe und einer Kunststoffkopfmutter. Danach
schieben Sie die Anschlagleiste mit der Nut auf die
Schlossschraubenköpfe. Nun ziehen Sie die beide
Kunststoffkopfmuttern fest.
Führen Sie die gleiche Montage auf der anderen Seite
des Anschlags aus. Achten Sie darauf, die Anschlagleis-
ten (C) in der korrekten Richtung zu montieren. Verge-
wissern Sie sich, dass die Anschlagleisten (C) und der
Grund- und Aufbauhalter (A. 1 + A. 2) die gleiche Höhe
haben.
Abhängig von Ihrer Arbeit müssen Sie entweder die
Druckleiste (D) Fig. 6.1 oder den durchsichtigen Werk-
zeugschutz Fig. 6.2 auf dem Anschlag montieren. Diese
beiden Elemente können nicht gleichzeitig montiert wer-
den.
Schritt 3: Montage der Druckleiste D, Fig. 6.1
Montieren Sie die Druckleiste (D) mit 2 Schlossschrau-
ben, 2 Beilagscheiben und 2 Kunststoffkopfmuttern an
den Anschlag.
Schritt 4: Montage des durchsichtigen Werkzeug-
schutzes, Fig. 6.2
Dazu müssen Sie die Druckleiste (D) Fig. 6 entfernen.
Der durchsichtige Werkzeugschutz schützt Sie vor ei-
nem möglichen Kontakt mit den Fräsmessern.
Setzen Sie den durchsichtigen Schutz auf den Fräsan-
schlag und sichern diesen mit einem Bolzen in dem vor-
gesehenem Loch.
Prüfen Sie ob sich der Schutz abklappen lässt und si-
cher befestigt ist.
Ihr Fräsanschlag ist jetzt montiert.
A. 2
Fig. 4
Fig. 5
Fig. 3
E
D
C
B
A. 1
D
Fig. 6.1
Fig. 6.2
