44
• Zkontrolujte, zda dodávka obsahuje všechny části st-
roje.
• Před používáním stroje si pozorně přečtěte návod k
obsluze pro seznámení se strojem.
• Při použití příslušenství nebo výměně opotřebovaných
dílů za nové používejte pouze originální díly
společnosti scheppach. Náhradní díly jsou k dispozi-
ci u vašeho specializovaného prodejce.
• Při objednávání náhradních dílů specikujte číslo dílu,
typ stroje a rok jeho výroby

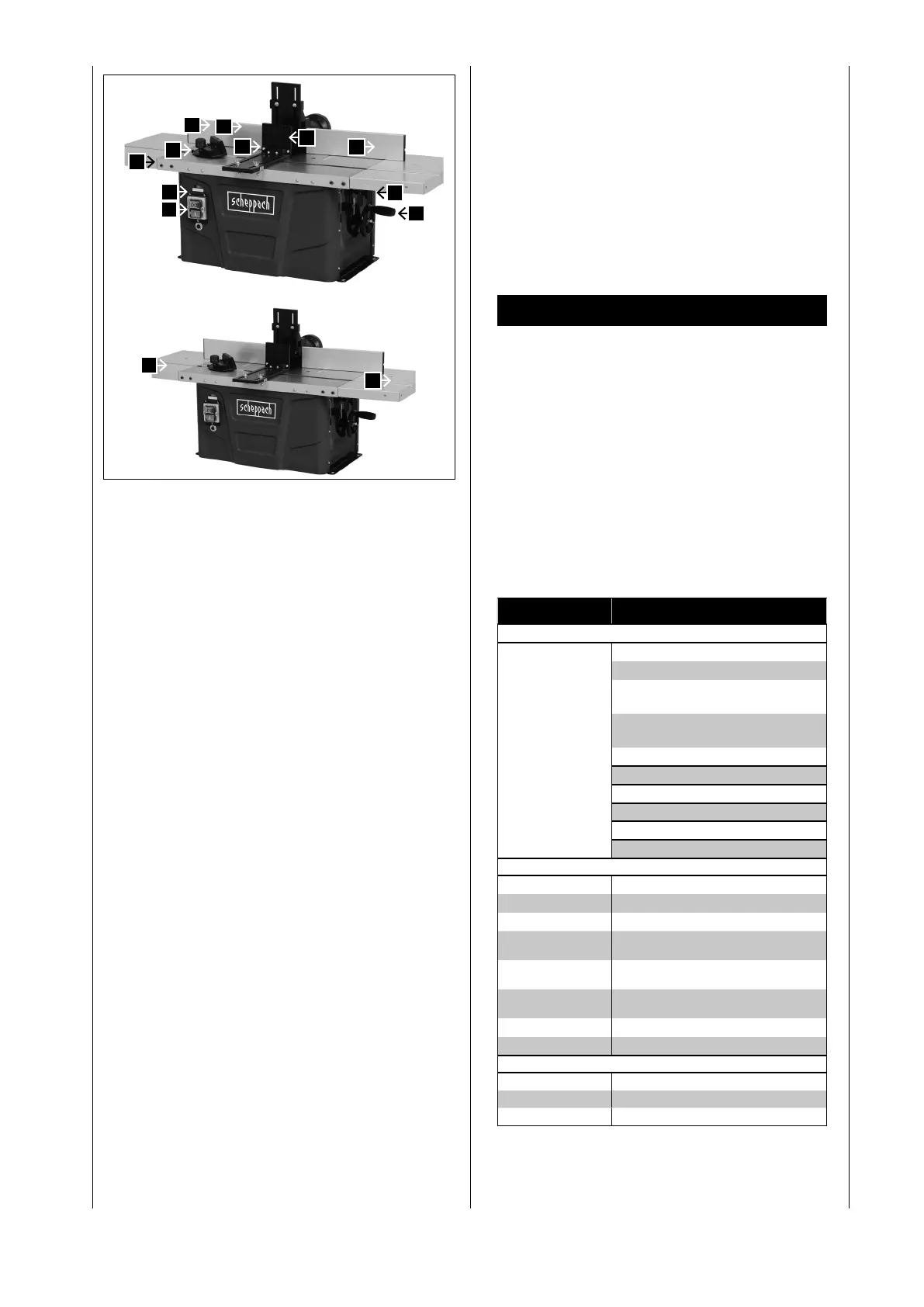

Oprema, Obr. 1–2
1 Horní strana frézovacího stolku
2 Frézovací značka
3
3a Pravá zarážka
3b Levá zarážka
4 Horní přítlačník
5 Boční přítlačník
6 Nastavení výšky
7 Ustanovka
8 Vodítko pro příčný řez
9 Nastavení rychlosti
10 Elektrický jistič
11 Pravé rozšíření stolku
12 Levé rozšíření stolku
hf 50
Rozsah dodávky
Svislá hřídel tvarovací frézky hf 50
2 rozšíření stolu
Přestavovací klika s kloboučkovou
maticí M6
Ochrana nástroje s válcovým
kolíkem D 6mm x 35 mm
Měrka příčného řezání kompl.
Inbusový klíč 4 mm
Inbusový klíč 5 mm
Klíč SW 19
Klíč SW 24
Návod k obsluze
Technické parametry
Rozměry L/B/T mm
610/360/311
Rozměry stolu mm
610/630
Výška stolu mm
365
Rozměry stolu s
rozšíření mm
210/360
Výškové nastavení
mm
0–40
Omezovací vložky
stolu mm
32/47/55
Otáčky min
-1
11500 – 24000
Hmotnost kg
23,5
Pohon
Motor V/Hz
230 - 240~ / 50
Příkon
1500 W
Zásuvka
Schuko
Změny technických údajů vyhrazeny!
Charakteristické hodnoty hluku dle 61029:
Hlukový tlak L
pA
= 93,0 dB(A) - K: 3 dB(A)
Fig. 1
Fig. 2
1
2
3a
3b
4
5
6
7
8
9
10
11
12
