Díly pro doraz frézy skládající se z:
A. 1 Základní držák
A. 2 Nástavbový držák
B Nástrčný držák
C Dorazové lišty 2x
D Tlačná lišta
E Odsávací hrdlo
Připevňovací díly pro doraz frézy
5 plastových kloboučkových matic M6
5 podložek 6mm
5 vratových šroubů M6 x 25
Připevnění na stůl
1 vratový šroub M6 x20
1 vratový šroub M6 x 40
2 plastové kloboučkové matice M6
2 podložky 6mm
Připevnění frézovacího hrazení obr. 3–5
Sestavení frézovacího hrazení :
Frézovací hrazení bylo dodáno v lepenkové krabici
nesložené. Než začnete pracovat musí být složeno a
připevněno na pracovní stůl.
Krok 1: Sestavení části A a B
Nasuňte nástrčný držák (B) na základní držák (A. 1) do
určené drážky (viz obr. 4). Nyní vsaďte vratový šroub
M6 x 25 skrz otvor a našroubujte na něj plastovou
kloboučkovou matici s podložkou.
Krok 2: Nasazení zarážek C
Zaveďte dva vratové šrouby do připevňovacích otvorů,
lehce je zašroubujte s přiloženou podložkou a plasto-
vou kloboučkovou maticí. Poté nasuňte dorazovou lištu
drážkou na hlavy vratových šroubů. Nyní utáhněte obě
plastové kloboučkové matice.
Proveďte stejnou montáž na druhé straně dorazu. Dbejte
na to, abyste namontovali dorazové lišty (C) ve správ-
ném směru. Přesvědčte se, že mají dorazové lišty (C) a
základní a nástavbový držák (A. 1 + A. 2) stejnou výšku.
V závislosti na typu práce nasaďte na zarážky buď tla-
kovou část (D Obr.6.1) průhledný kryt nástroje (Obr 6.2).
Tyto dva prvky nemohou být použity současně.

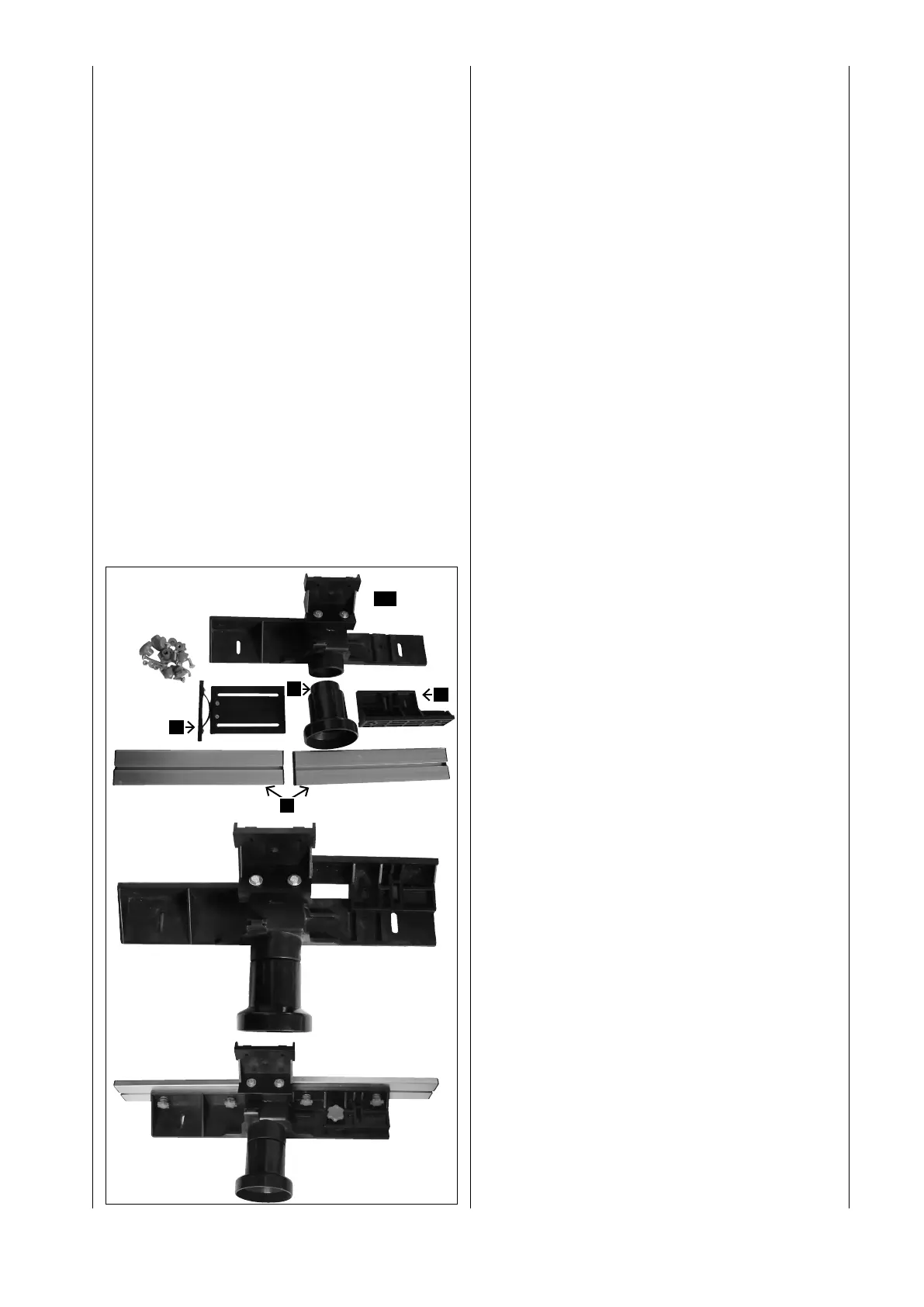

Fig. 4
