58

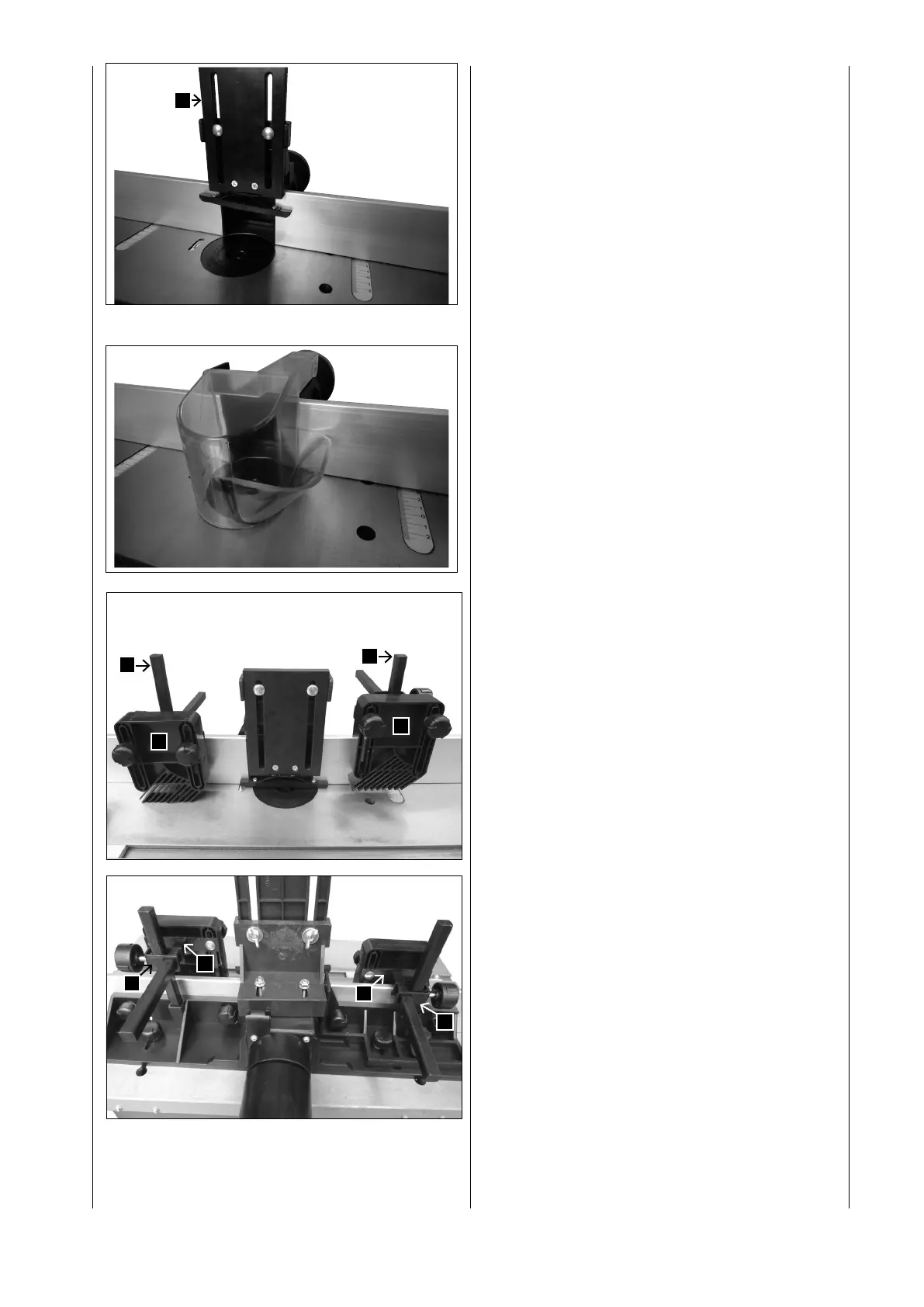

Krok 3: Nasazení tlakového dílu D, Obr. 6.1
Namontujte tlačnou lištu (D) 2 vratovými šrouby, 2
podložkami a 2 plastovými kloboučkovými maticemi na
doraz.
Krok 4: Nasazení průhledného krytu (Obr. 6.2)
Abyste mohli provést tento krok, musí být odstraněn tla-
kový díl (Obr 6).Průhledná kryt nástroje Vás chrání před
možným kontaktem s řeznými noži. Dejte průhledný kryt
na hrazení a zajistěte jej pomocí kolíku a otvoru, které
jsou k tomu poskytnuty. Zkuste, jestli jde kryt složit a
bezpečně zajistit
Vaše frézovací hrazení je nyní připraveno k použití.
Obr. 7.1 + 7.2
Díly pro přítlačné zařízení
F Přidržovač 2x
G Čtyřhranné šroubovací destičky 2x
H Čtyřhranný čep 2x
I Upínací třmen pro čtyřhranný čep 2x
Připevňovací díly pro přítlačné zařízení
2 inbusové šrouby M 6 x 12 (pro čtyřhran dole)
2 šrouby s plastovou hlavou M6 x 20
4 vratové šrouby M6 x 35
4 plastové kloboučkové matice M6
4 podložky 6mm
Montáž přítlačného zařízení:
Vsaďte 2 čtyřhranné čepy (H) do 2 k tomu určených
čtyřhranných trubek a zajistěte je 2 inbusovými šrouby.
Připevněte 2 upínací třmeny (I) pomocí 2 šroubů s plas-
tovou hlavou na 2 čtyřhranné čepy (H).
Poté vsuňte 2 čtyřhranné šroubovací destičky (G)
skrz 2 otvory 2 upínacích třmenů (I).
Nakonec přišroubujte pomocí 4 vratových šroubů, 4
podložek 4 plastových matic přidržovače (F) čtyřhranné
šroubovací destičky (G).
Fig. 6.2
Fig. 7.1
H
H
F
F
Fig. 7.2
I
I
G
G
D
Fig. 6.1
