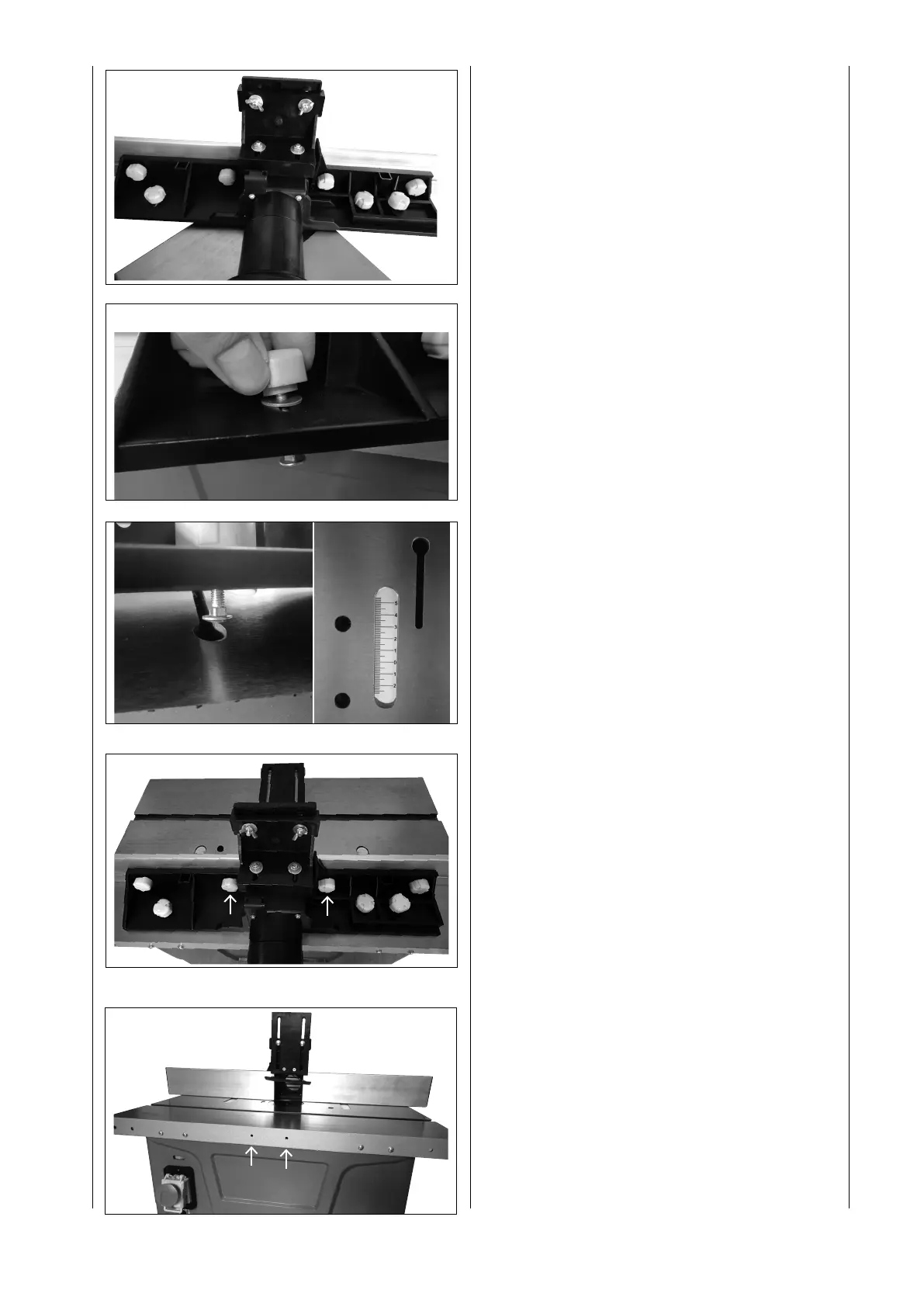

Montáž frézovací zarážky na pracovní stůl, obr. 8–11

Při namontování frézovací zarážky musíte postupovat

následovně:

Namontujte 2 šroub s plastovou hlavou s kulovou hlavou

spolu s podložkou pro šroub do drážky frézovací zarážky

(obr. 9).

Šroub s plastovou hlavou s kulovou hlavou vsuňte skrz

otvory v drážkách stolu. (obr. 10).

Vyrovnejte frézovací zarážku do požadované pozice a

utáhněte plastové kloboučkové matice.(obr. 11).

Díly pro bezpečnostní doraz zpětného rázu

1 bezpečnostní doraz zpětného rázu

1 připevňovací úhelník

Připevňovací díly pro bezpečnostní doraz zpětného

rázu

2 šrouby s křížovou drážkou M5 x 10

2 podložky 5mm

2 pojistné kroužky 5mm

2 vratové šrouby M6 x 25

2 podložky 6mm

2 křídlové matice M6

Nasazení hrazení proti zpětnému kopu

• Najděte si dva otvory ve středu přední části stroje.

(Obr. 12).

Fig. 8

Fig. 9

Fig. 10

Fig. 11

Fig. 12
