Nastavení drážky Obr. 19, 20

• Drážka musí být nastavena dle velikosti obrobku a

drážkovacího nástroje.

• Povolte dva šroub s plastovou hlavou (b) v zadní části

drážky.

Obr. 20

• Zatlačte drážku dopředu nebo dozadu do požadované

pozice. Použijte stupnici na stole (c) k určení vzdále-

nosti a k určení středu frézovacího nástroje.

• Znovu utáhněte dva šroub s plastovou hlavou (obr. 19,

b) v zadní části abyste zajistili drážku v dané pozici.

Nastavení odpadu drážky Obr. 20

• Odpad ze dřeva je materiál z obrobku, který je

vypouštěn z výstupu frézovacího nástroje. Je mno-

hem tenčí, než obrobek, který opracováváte.

• Hrazení musí být nastaveno na tento tenčí materiál,

což umožní přesnější řez a lepší vedení obrobku. Toto

provedete tak, že uvolníte šroub s plastovou hlavou,

zatlačíte hrazení dopředu a dotáhnete jej.

Instalování a nastavení tlakových mezí Obr. 21

• Tlakové meze (5) jsou navrženy tak, aby obrobek

držel na místě a nezvrátil se.

Nastavení přípravku pro příčný řez, Obr.. 22

• Pro provedení pokosového řezu nebo pro uklizení od-

padového dřev,a přípravek (8) posouvejte vodorovně

podél stolu.

• Aby se přípravek nastavili do požadovaném úhlu,

povolte pojistný knoík, a nastavte požadovaný úhel.

Poté zajistěte pojistný knoík.

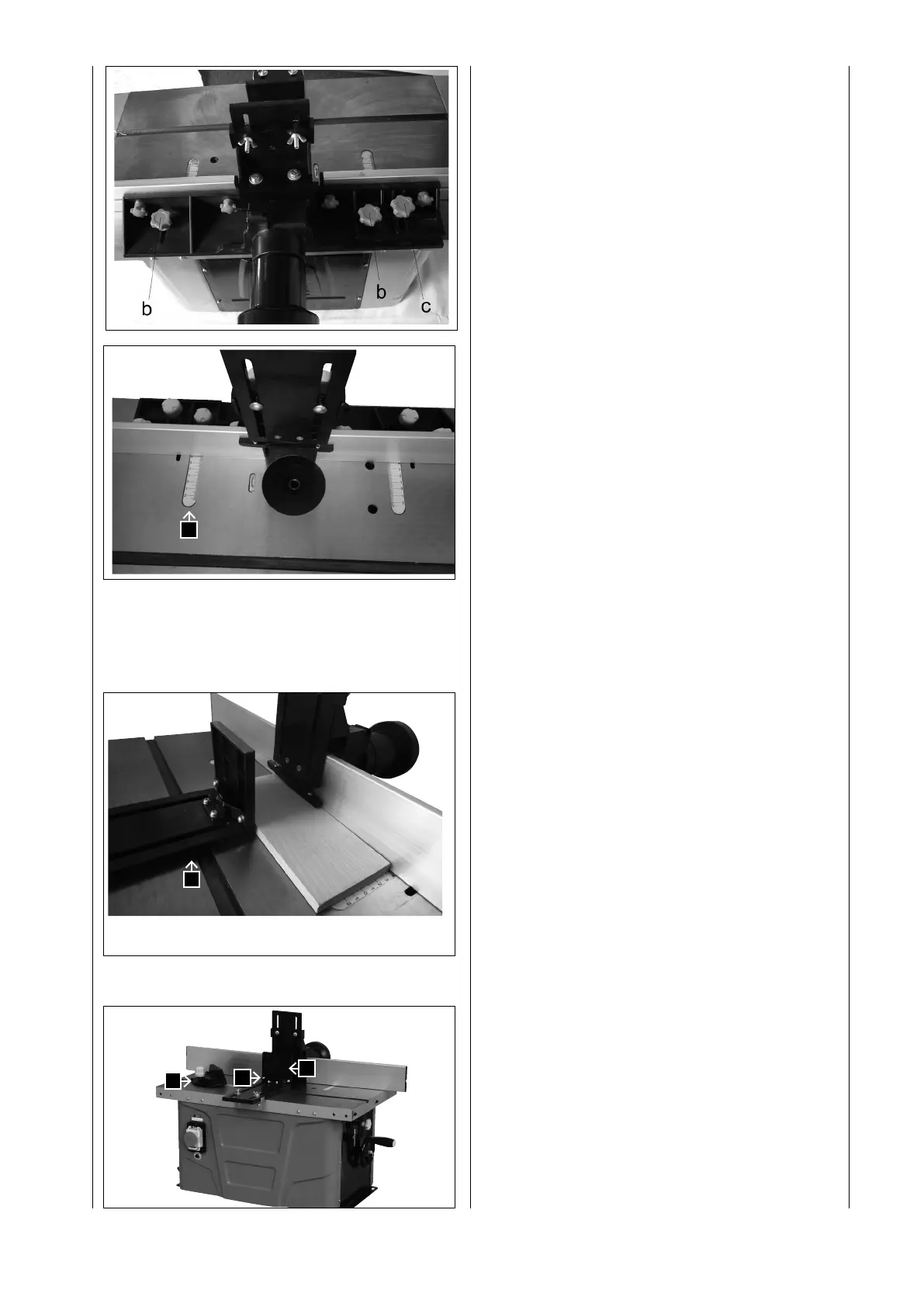

Fig. 19

Fig. 20

Fig. 21

Fig. 22

Fig. 2
